Толщиномеры ультразвуковые УТ-5231, 59371-14

Назначение

Толщиномеры ультразвуковые УТ-5231 (далее по тексту - толщиномеры) предназначены для измерения и контроля толщины стенок деталей из металлов и их сплавов, стекла, пластмасс, керамики при одностороннем доступе.

Описание

Принцип работы толщиномера основан на ультразвуковом эхоимпульсном методе измерений, в котором использовано свойство ультразвуковых колебаний (УЗК) отражаться от границы раздела сред с разными акустическими сопротивлениями. Импульсы УЗК вводятся в контролируемый объект и отражаются от его донной поверхности.

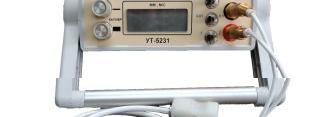

Конструктивно толщиномер состоит из пьезоэлектрического преобразователя (ПЭП) и блока измерительного (БИ). В качестве излучателя и приемника акустических сигналов используется раздельно совмещенный пьезоэлектрический преобразователь. Преобразователь устанавливается на поверхность изделия. Для обеспечения акустического контакта поверхность изделия под ним смазывается контактной жидкостью. В блоке измерительном формируется зондирующий импульс, который поступает на передающую пластину ПЭП, с помощью которой возбуждается акустический импульс в контролируемом изделии. Этот импульс распространяется в изделии, отражается от противоположной поверхности изделия и возвращается на приемную пьезопластину. Приемная пьзопластина преобразует отраженный акустический импульс в электрические колебания (донный эхосигнал). Донный эхосигнал поступает в БИ, где усиливается. Затем в БИ формируется последовательность импульсов, длительность которых соответствует толщине измеряемого изделия. Эта последовательность импульсов преобразуется в значение толщины. Показания высвечиваются на цифровом табло. Толщиномер ультразвуковой УТ-5231 является переносным измерительным прибором, предназначенным для работы в цеховых и лабораторных условиях. Электрические элементы измерительного блока смонтированы на двух печатных платах. Одна плата закреплена на нижней крышке корпуса, а плата с индикатором закреплена на лицевой панели.

§=|]

♦

*

N

№

\

Технические характеристики

Диапазон измерений толщины, мм............................................................... 0,5-50

Пределы допускаемой основной абсолютной погрешности измерений толщины, мм:

в диапазоне (0,5-10,0 включ.) мм...............................................................± 0,05

в диапазоне (св.10,0-50,0) мм.....................................................................± 0,1

Пределы допускаемой дополнительной погрешности измерений толщины на предельных значениях геометрических параметров поверхности изделий в диапазоне измерений 0,5-10,0 мм:

-при максимально допустимом радиусе кривизны, мм.................................... ± 0,05

-при максимально допустимой шероховатости, мм....................................... ± 0,05

-при максимально допустимом отклонении от параллельности, мм..................... ± 0,05

Погрешность измерений толщины на предельных значениях геометрических параметров поверхности изделий в диапазоне измерения 10,0-50,0 мм не нормируется.

Максимально допускаемое отклонение от параллельности контактной и донной поверхности

на базовой длине 20,0 мм, мм ....................................................................................................3,5

Минимально допускаемый радиус выпуклой поверхности, мм............................................. 5,0

Минимально допускаемый радиус кривизны вогнутой поверхности, мм............................ 15,0

Максимально допускаемая шероховатость поверхности, мкм............................................ 40

Питание от сети переменного тока напряжением ,В................................................. 220

частота, Гц................................................................................................ 50

от батареи, В.......................................................................................... 9,6

Габаритные размеры (без ручки), мм, не более......................................................... 180х155х55

Масса без батарей, кг, не более.......................................................................... 1,0

Условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................................. 20 ± 5

-    относительная влажность воздуха, %....................................................................... от 30 до 80

-    атмосферное давление, кПа....................................................................................... от 84 до 106

Знак утверждения типа

наносят на специальную табличку на боковой панели толщиномера ультразвукового УТ-5231 методом шелкографии, на титульные листы руководства по эксплуатации, паспорт и формуляр.

Комплектность

Толщиномер ультразвуковой УТ-5231 Руководство по эксплуатации Паспорт Формуляр

1 шт. 1 шт. 1 шт. 1 шт.

Поверка

осуществляется по документу ГОСТ 8.495-83 «Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые контактные. Методы и средства поверки».

Перечень средств измерений, применяемых при поверке:

- комплект образцовых ультразвуковых мер КМТ-176М-1, Госреестр № 6578-78.

Нормативные документы, устанавливающие требования к толщиномерам ультразвуковым УТ-5231

1.    Р 50.2.006-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм.

2.    ГОСТ 8.495-83 Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые контактные. Методы и средства поверки.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
