| Номер в госреестре | 59373-14 |
| Наименование СИ | Машины испытательные |
| Обозначение типа СИ | EHF |
| Изготовитель | "Shimadzu Corporation", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 01.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины испытательные EHF (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов пластмасс, металлов и других материалов в режиме растяжения - сжатия.
Конструктивно машины состоят из рамы, внутри которой расположены подвижный и неподвижный захваты для установки испытываемого образца, насосной станции и электронного блока управления.
Неподвижный захват соединён непосредственно с силоизмерительным датчиком, а подвижный захват соединён со штоком поршня гидроцилиндра, который приводится в движение от насосной стации.

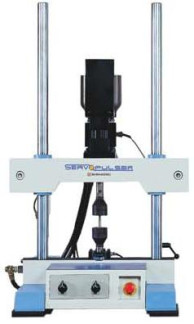

Внешний вид испытательных машин представлен на рисунках 1, 2 и 3, внешний вид электронного блока управления представлен на рисунке 4.
Принцип действия машин основан на преобразовании тензорезисторным датчиком нагрузки, воздействующей на образец, в электрический сигнал, который передаётся в электронный блок управления.
Электронный блок управления обеспечивает:
- ввод всех параметров испытания образца с клавиатуры в диалоговом режиме;
- испытание образца по заданному алгоритму;
- полную автоматизацию процесса испытания;
- математическую обработку результатов испытания;
- выдачу информации о результатах испытаний на дисплей пульта управления;
- связь с внешними устройствами;
- для проведения специальных испытаний может быть обеспечен режим нагружения периодической знакопеременной силой.
Машины выпускаются в шести модификациях, отличающиеся наибольшими пределами измерений силы. По заказу машины могут иметь варианты исполнения с увеличенным рабочим ходом подвижного захвата и увеличенной высотой рамы.
Машины имеют обозначение: EHF -XVY k1(2)-Z-0(1)A, где
Х - обозначение варианта исполнения рамы машины (L, E, U);
V - обозначение электронного блока управления - модель 4830;
Y - обозначение наибольшего предела измерений, кН (005, 010, 020, 050, 051, 100,101,200);
k1(2) - обозначение величины рабочего хода поршня - k1 - ±25 мм, k2 - ±50 мм;
Z - обозначения типа и мощности насосной станции (010, 020, 040, 070, 110Е, 140, , А04, А10, А20), где цифрами обозначена мощность в л/мин, а буквенный индекс «А» обозначает станцию с воздушным охлаждением (без него - с водяным охлаждением).
0(1) А - обозначение длины колонн рамы машины (0А - базовый вариант, 1А - длина колонн увеличена на 400 мм относительно базового размера.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения Не ниже указанного | Цифровой идентификатор программного обеспечения (контрольная cумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение. | Windows software for 4830 | 3.00b | 7e 49 1c 8b b2 ae 3b 82 75 f1 ad 70 ce cc d0 d6 | sha1 |
Конструктивно машины имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролем.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные метрологические характеристики машин приведены в таблице 2.
Таблица 2
| Наименование параметра | Обозначение модификаций машин EHF | |||||
| LV005 | LV010 | LV020 | EV051, UV050 | EV101, UV100 | EV200, UV200 | |
| Наибольший предел измерений силы, кН | 5 | 10 | 20 | 50 | 100 | 200 |
| Дискретность цифрового отсчётного устройства, Н | 0,5 | 1,0 | 2,0 | 5,0 | 10 | 20 |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 0,5 | |||||
| Условия эксплуатации: - температура, °С - относительная влажность, % | от + 15 до + 25 от 20 до 80 | |||||
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | 400±10 % 50±1 | |||||
| Ход поршня - параметр k -(относительно среднего положения), мм | ± 25 | |||||
| ± 50 | ||||||
Таблица 3
| Наименование параметра | Модификации машин EHF-L | ||
| LV005 | LV010 | LV020 | |
| Г абаритные размеры рамы: ширина, длина, высота, не более, мм | 800, 600, 1780 | ||
| Масса рамы, не более, кг | 300 | ||
Габаритные размеры и масса рам у модификаций машин EHF-E приведены в таблице 4.
Таблица 4
| Наименование параметра | Модификации машин EHF-E | ||
| EV051 | EV101 | EV200 | |
| Габаритные размеры рамы для машин исполнения 0А: ширина, длина, высота, не более, мм | 980, 750, 2155 | 980, 750, 2155 | 1170, 850, 2405 |
| Масса рамы для машины исполнения 0А, не более, кг | 790 | 790 | 1460 |
| Габаритные размеры рамы для машин исполнения 1А: ширина, длина, высота, не более, мм | 980, 750, 2555 | 980, 750, 2555 | 1170, 850, 2805 |
| Масса рамы для машины исполнения 1 А, не более, кг | 820 | 820 | 1530 |
Габаритные размеры и масса рам у модификаций машин EHF-U приведены в таблице 5.
Таблица 5
| Наименование параметра | Модификации машин E | HF-U | ||||
| UV050k1 | UV050k2 | UV100k1 | UV100k2 | UV200k1 | UV200k2 | |
| Габаритные размеры рамы для машин исполнения 0А: ширина, длина, высота, не более, мм | 1046, 2000, 1610 | 1046, 2000, 1710 | 1046, 2000, 1655 | 1046, 2000, 1755 | 1200, 2000, 2255 | 1200, 2000, 2305 |
| Масса рамы для машин исполнения 0А, не более, кг | 1630 | 1900 | 3240 | |||
| Габаритные размеры рамы для машин исполнения 1А: ширина, длина, высота, не более, мм | 1046, 2000, 2010 | 1046, 2000, 2110 | 1046, 2000, 2055 | 1046, 2000, 2155 | 1200, 2000, 2655 | 1200, 2000, 2705 |
| Масса рамы для машин исполнения 1 А, не более, кг | 1660 | 1940 | 3310 | |||
Габаритные размеры и масса электронного блока управления приведены в таблице 6.
Таблица 6
| Наименование параметра | Блок управления модели 4830 (параметр V) |
| Ширина, мм | 350 |
| Длина, мм | 415 |
| Высота, мм | 165 |
| Масса, кг | 8 |
Знак утверждения типа наноситься на лицевую сторону рамы в виде наклейки и на руководство по эксплуатации типографским способом.
1. Машина испытательная EHF - 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Методика поверки - 1 экз.
осуществляется по методике МП ТИнТ-157-2014 «Машины испытательные EHF. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех» 14.03.2014 года.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда, основная погрешность ±0,12 % по ГОСТ Р 8.663-2009.
изложены в руководстве по эксплуатации «Машины испытательные EHF. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испытательным EHF
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений
силы.
2. Техническая документация фирмы «SHIMADZU CORPORATION», Япония.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 26 |
| Поверителей | 9 |
| Актуальность данных | 18.11.2024 |
