Государственный реестр средств измерений

Видеосистемы измерительные Galileo Standart, 59383-14

59383-14
Видеосистемы измерительные серии Galileo Standart (далее системы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Документы
Карточка СИ
Номер в госреестре 59383-14
Наименование СИ Видеосистемы измерительные
Обозначение типа СИ Galileo Standart
Изготовитель "The L.S. Starrett Company Ltd.", Великобритания
Год регистрации 2014
Срок свидетельства 13.11.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Видеосистемы измерительные серии Galileo Standart (далее системы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Описание

Видеосистемы измерительные серии Galileo Standart поставляются в двух исполнениях: с ручным управлением MV200/MV300, MVR200/MVR 300 и с автоматизированным управлением AV 200/AV 300, AVR 200/AVR 300, каждый из которых может работать с тремя типами контроллеров (цифровой индикатор QC300 DRO, контроллер QC5000 и контроллер M3-VED).

Принцип работы системы основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране прибора с изображением искомого элемента детали, проецируемое на экран прибора при помощи цветной видеокамеры. Определение геометрических параметров элементов детали, а также взаимного расположения элементов, осуществляется с помощью измерительных программных функций, осуществляемых контроллером.

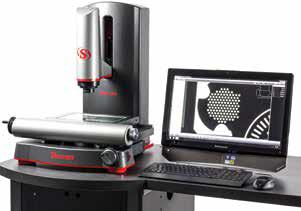

Системы состоят из двух основных модулей: видеомикроскопа и контроллера, оснащенного цветным дисплеем. Видеомикроскоп состоит из основания, на котором закреплен узел подвижного измерительного стола. К основанию видеомикроскопа крепится стойка с блоком оптики и цветной видеокамерой, органы управления освещением и увеличением. Благодаря устройству оптической системы рассматриваемый предмет наблюдается на экране монитора в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.

Перемещения детали осуществляются с помощью координатного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях вдоль осей координат X и Y. В системах с ручным управлением перемещение стола по осям X, Y осуществляется при помощи маховичков быстрого и медленного перемещения.

Прецизионная стойка из литого алюминия поддерживает оптический датчик, который содержит оптику с переменным фокусным расстоянием 6.5:1, цветную CCD видеокамеру и кольцевую подсветку.

В системах с ручным управлением перемещение по оси Z по высоте используется для установки увеличения и высоты оптики, фокусировка изображения устанавливается вручную с обратной связью через оператора на мониторе QC300, системы QC5000 или сенсорном экране системы M3. Маховичок управления оси Z поддерживает быстрое и медленное перемещение.

В системах с ЧПУ перемещение по осям X-Y-Z осуществляется при помощи шагового или серводвигателя для каждой оси. Каждый двигатель управляется контроллером перемещения, который получает сигналы от интерфейсной платы в ПК-контроллере системы QC5000. Перемещение координатного стола может осуществляться либо компьютером при помощи ПО QC5000, либо вручную посредством джойстика/трекбола.

Системы Galileo с ручным управлением и ЧПУ имеют одинаковые варианты освещения: кварцевая галогеновая лампа, светодиодное освещение и освещение четырехточечной лампой. Интенсивностью всех источников света управляет программное обеспечение цифрового индикатора QC300 DRO, контроллеров M3 или QC5000.

Программное обеспечение

Видеосистемы измерительные серии Galileo Standart в зависимости от исполнения имеют в своем составе встроенное программное обеспечение MetLogix M3, QC5000. Все ПО предназначены для автоматического измерения размеров элементов, управления данными, отчетов и вывода данных на принтер, а ПО QC5000 осуществляет еще функции управления процессом измерений: управление перемещениями по осям, кратностью увеличения объектива и высотой оптики для фокусировки.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

ND 1200 QUADRA-CHEK

ND 1200 QUADRA-CHEK

2.19.2

0x69F9B1B5

MD5

MetLogix M3

M3v1.50.08Setup.exe

V1.50.08

6bb85d85c2fb211632

eba277d621f666

MD5

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «высокая» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2

Модель

MV 200

MV 300

AV 200

AV 300

Диапазоны измерений:

-    по оси Х, мм

-    по оси Y, мм

-    по оси Z, мм

от 0 до 200 вкл. от 0 до 100 вкл. от 0 до 150 вкл.

от 0 до 300 вкл. от 0 до 150 вкл. от 0 до 125 вкл.

от 0 до 200 вкл. от 0 до 110 вкл. от 0 до 150 вкл.

от 0 до 300 вкл. от 0 до 150 вкл. от 0 до 125 вкл.

Пределы допускаемой абсолютной погрешности линейных измерений по осям X,Y, мкм

±(3,5+5L/1000)*

±(3,5+5L/1000)*

±(1,9+5L/1000)*

±(1,9+5L/1000)*

Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм

±(2,5+5L/1000)*

±(2,5+5L/1000)*

±(2,5+5L/1000)*

±(2,5+5L/1000)*

Пределы допускаемой абсолютной погрешности измерений в плоскости осей XY, мкм

±(3,5 + 8L/1000)*

±(3,5 + 8L/1000)*

±(1,9+5L/1000)

±(1,9+5L/1000)

Разрешение камеры

640х480 пикселов

1024х768 пикселов

Дискретность отсчета, мкм

0,5

0,1

Г абаритные размеры, мм

-    длина

-    ширина

-    высота

450

450

780

600

600

1250

450

450

780

774

670

911

Допускаемая масса детали, кг

18

18

18

18

Масса, кг, не более

50

55

50

60

Модель

MVR 200

MVR 300

AVR 200

AVR 300

Диапазоны измерений:

-    по оси Х, мм

-    по оси Y, мм

-    по оси Z, мм

от 0 до 200 вкл. от 0 до 100 вкл. от 0 до 200 вкл.

от 0 до 300 вкл. от 0 до 200 вкл. от 0 до 200 вкл.

от 0 до 200 вкл. от 0 до 100 вкл. от 0 до 200 вкл.

от 0 до 300 вкл. от 0 до 200 вкл. от 0 до 200 вкл.

Пределы допускаемой абсолютной погрешности линейных измерений по осям X,Y, мкм

±(3,5+5L/1000)*

±(3,5+5L/1000)*

±(1,9+5L/1000)*

±(1,9+5L/1000)*

Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм

±(2,5+5L/1000)*

±(2,5+5L/1000)*

±(2,5+5L/1000)*

±(3,5+5L/1000)*

Пределы допускаемой абсолютной погрешности измерений в плоскости осей XY, мкм

±(3,5 + 8L/1000)*

±(3,5 + 8L/1000)*

±(1,9+5L/1000)

±(1,9+5L/1000)

Разрешение камеры

640х480 пикселов

1024х768 пикселов

Дискретность отсчета, мкм

0,5

0,1

Г абаритные размеры, мм

-    длина

-    ширина

-    высота

680

600

865

600

790

890

685

520

863

890

770

865

Допускаемая масса детали, кг

18

18

18

18

Масса, кг, не более

90

113

90

113

Таблица 4

Напряжение питающей сети, В

(от 230 до 240) ± 10%

Частота, Гц

от 50 до 60 вкл.

Диапазон рабочих температур, °С

20 ±0,5

Допускаемая скорость изменений температуры

0,5 °С/ч

Относительная влажность воздуха, %

От 40 до 60

* Где L - измеренная длина в мм.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 5

Наименование

Количество

Видеосистема измерительная серии Galileo Standart заданной модификации

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

осуществляется в соответствии с документом по поверке МП 59383-14 «Видеосистемы измерительные серии Galileo Standart. Методика поверки», утвержденным ФГУП «ВНИИМС» 25 июня 2013 г.

Основные средства поверки:

-    меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011,

-    меры длины штриховые 3-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Метод измерений приведен в разделе «Эксплуатация» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к видеосистемам измерительным серии Galileo Standart

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
