Номер в госреестре	59431-14
Наименование СИ	Счетчики жидкости роторные
Обозначение типа СИ	PD мод. 51, 11, 12, 22, 53, 13, 14, 24,16, 18, 28, 110, 112, 212, 612, 114
Изготовитель	"Petrol Instruments S.r.l.", Италия
Год регистрации	2014
Срок свидетельства	19.12.2019
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Счетчики жидкости роторные PD моделей 51, 11, 12, 22,53, 13, 14, 24,16, 18, 28, 110,

112, 212, 612, 114 (далее - счетчики) предназначены для измерений объема различных жидкостей с вязкостью от 0,5 до 2000 мПас.

Описание

Принцип действия счетчиков основан на измерении количества оборотов двух роторов овального сечения, вращающихся под действием потока жидкости.

Счетчики относятся к группе камерных счетчиков.

Количество оборотов роторов пропорционально объему жидкости, прошедшему через счетчик. Форма роторов выбрана таким образом, что при их вращении в образующихся полостях отсекаются известные объемы жидкости. Роторы связаны между собой шестернями, обеспечивающими синхронность их вращения под действием напора жидкости.

Счетное устройство состоит из магнитной муфты, расположенной внутри корпуса, и головки, находящейся вне корпуса. Число оборотов роторов зависит от расхода проходящей через счетчик жидкости. Конструкция головки предусматривает возможность как визуального считывания информации непосредственно со шкалы головки, так и дистанционной передачи информации о величине измеренного счетчиком объема жидкости для ее последующего использования в измерительно-вычислительных комплексах с помощью импульсного выхода.

Счетчики состоят из первичного преобразователя расхода и механического сумматора, установленного на корпусе счетчика.

В зависимости от свойств измеряемой жидкости детали счетчиков, контактирующие с потоком, выполняются из различных материалов (чугун, бронза, легированная или нержавеющая сталь, тефлон).

Счетчики выпускаются моделей 51, 11, 12, 22,53, 13, 14, 24,16, 18, 28, 110, 112, 212, 612, 114, отличающихся диапазоном измерений, условным диаметром, монтажной длиной и массой, и различных модификаций, отличающихся количеством разрядов и размером цифр на индикаторе счетного устройства и возможностью обнуления индикатора.

Счетчики устанавливаются на трубопроводы с помощью фланцевого соединения.

При установке отсутствуют требования к длине прямых участков.

Счетчики не имеют программного обеспечения

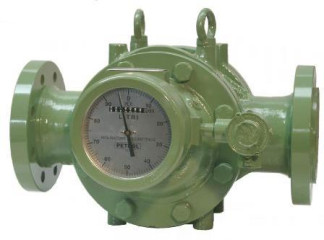

Внешний вид счетчиков разных моделей и места пломбирования показаны на рисунках 1 и 2.

Основные метрологические и технические характеристики счетчиков представлены в таблице 1, 2.

Таблица 1

Наименование характеристики	Значения характеристики
Модель	51	11	12	22	53	13	14	24
Пределы допускаемой относительной погрешности при измерении объёма счетчиком, %	± 0,2
Минимальный объёмный расход жидкости, в зависимости от Ду и модификации счетчика м3/ч	0,008 -0,6	0,015 -1	0,03 - 2	0,05 -2,5	0,1 - 5	0,12 - 6,5	0,25 - 13	0,3 -18
Максимальный объёмный расход жидкости, в зависимости от Ду и модификации счетчика, м3/ч	2 - 4	3,5 - 8	7,5 - 15	1 2 - 24	20 - 40	30 - 60	55 - 110	75 - 150
Диаметр условного прохода, мм	15,20, 25, 32, 40, 50	15, 20, 25, 32, 40, 50	25, 32, 40, 50, 65	25, 40, 50, 65, 80	40, 50, 65, 80, 100	40, 50, 65, 80, 100	65, 80, 100	80, 100
Потери давления при максимальном расходе, МПа, не более	0,15
Параметры рабочей жидкости: максимальное давление, МПа; максимальная о/~' температура, С	15 250
Диапазон температуры окружающей среды, С	от минус 50 до плюс 50

Емкость механического отсчетного устройства(роликового сумматора): модификация 12 модификация 22 модификация VR модификация E	99999999 99 999999 99 9999 9999999999
Присоединение к трубопроводу	Фланцевое/ резьбовое
Г абаритные размеры, мм* Длина ширина высота	311-523 200-275 110-592	329-552 200-280 110-592	375-596 250-350 129-610	425-646 250-300 129-616	432-653 320-400 199-645	492-713 320-400 199-645	564-787 380-560 249-678	655-877 450-560 249-678
Масса, кг*	10-30	11-31	11-55	12-55	23-63	26-73	43-150	53-185
Полный срок службы, лет					12
Средняя наработка на отказ, ч	30000

*В зависимости от Ду и модификации счетчика

Таблица 2

Наименование характеристики	Значения характеристики
Модель	16	18	28	110	112	212	612	114
Пределы допускаемой относительной погрешности при измерении объёма счетчиком, %	± 0,2
Минимальный объёмный расход жидкости, в зависимости от Ду и модификации счетчика м3/ч*	0,4 - 24	0,6 - 35	0,8 - 40	4,5 - 60	6,5 - 80	10 - 130	14 - 160	18 - 200
Максимальный объёмный расход жидкости, в зависимости от Ду и модификации счетчика, м3/ч*	90 - 200	125 -250	160 -320	270 -450	350 - 700	600 -1000	850-1400	1100 -1800
Диаметр условного прохода, мм	100, 150	100, 150, 200	150, 200, 250	150, 200, 250	200, 250, 300	250, 300	250, 300, 350, 400	350, 400
Потери давления при максимальном расходе, МПа, не более	0,15

Параметры рабочей жидкости: максимальное давление, МПа; максимальная тем- о/~' пература С	15 250
Диапазон температуры окружающей о/~' среды, С	от минус 50 до плюс 50
Емкость механического отсчетного устройства(роликового сумматора): модификация12; модификация 22; модификация VR; модификация E	99999999 99 999999 99 99999 9999999999
Присоединение к трубопроводу	Фланцевое/ резьбовое
Габаритные размеры, мм* Длина	703-927	793-1016	889-1110	889-1110	1138-1406	693	693	693
ширина	600-670	600-660	625-690	625-690	640-670	1200-1400	1200-1400	1200-1400
высота	430-776	430-776	430-815	430-815	430-840	1423-1704	1423-1994	1723-1994
Масса, кг*	255-350	300-435	310-450	310-450	365-550	1350-1600	1350-1800	1800
Полный срок службы, лет	12
Средняя наработка на отказ, ч	30000

*В зависимости от Ду и модификации счетчика

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на корпус счетчика в виде наклейки.

Комплектность

Счетчик 1 шт;

Руководство по эксплуатации 1 экз

Поверка

осуществляется по ГОСТ 8.451-81 «Счетчики жидкости камерные. Методы и средства поверки».

Основные средства измерений, применяемые при поверке:

установка поверочная с диапазон измерений объемного расхода не менее чем у поверяемого счетчика, погрешность ± 0,05 %.

Сведения о методах измерений

Методы прямых измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам жидкости роторным PD моделей 51, 11, 12, 22,53, 13, 14, 24,16, 18, 28, 110, 112, 212, 612, 114

1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

2. Техническая документация фирмы-изготовителя.
