| Номер в госреестре | 59434-14 |
| Наименование СИ | Расходомеры ультразвуковые накладные |
| Обозначение типа СИ | UDM 200 |
| Изготовитель | "SebaKMT", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 19.12.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры ультразвуковые накладные UDM 200 (далее - расходомеры) предназначены для измерений объемного и массового расхода, объема и массы звукопроводящей жидкости.
Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока жидкости. Измеренная разность времени пропорциональна средней скорости потока по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода можно вычислить объемный расход и объем жидкости, а при введении данных о плотности вычисляется массовый расход и масса жидкости.

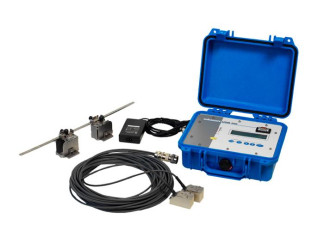

В состав расходомеров входят два накладных ультразвуковых преобразователя и блок управления. Ультразвуковые преобразователи, установленные с помощью специального быстросъемного приспособления на трубопровод, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода. Блок управления формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на экране значения расхода, объема (массы) жидкости.
В зависимости от размера ультразвуковых преобразователей, применяемых для разных диаметров измерительного трубопровода, расходомеры имеют модификации М и Р.
□
На рисунке 2 приведено место для нанесения поверительного клейма в виде наклейки в целях предотвращения от несанкционированного вмешательства.
Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройства
ми.
Идентификационные данные ПО расходомеров приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификаци онное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Fluxdata5.95 | IPC V3 .23 | 166003355 | - | - |
Программное обеспечение установлено во внутренней памяти вычислительного устройства и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
При старте ПО распаковывается в оперативную память (RAM) прибора и при каждом включении прибора стартует из RAM.
Соответствие установленной в приборе версии ПО версии, указанной в руководстве по эксплуатации, производится после загрузки основного экрана. Версия выводится в окно экрана «сведения о системе».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики расходомеров приведены в таблице 2.
Таблица 2
| Характеристика | Значение характеристики для модификации | |
| UDM-200M | UDM-200P | |
| Скорость потока жидкости в обоих направлениях, м/с | от 0,02 до 25 | |
| Пределы допускаемой относительной погрешности при измерении расхода и объема (массы), % | ±2 | ±2 |
| Диаметр условный, мм | от 25 до 1000 | от 50 до 1500 |
| Диапазон температур жидкости, °С | от минус 20 до плюс 100 | |
| Параметры питания, В: | от 100 до 240 переменного тока, от встроенной батареи 12 | |
| Потребляемая мощность, Вт, не более | 15 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, - атмосферное давление, кПа | от минус 10 до плюс 60 до 95 от 84,0 до 106,7 | |
| Масса, кг, не более | 2,9 | |
| Г абаритные размеры, мм, не более | 230 x 110 x 190 | |
| Средняя наработка на отказ, ч, не менее | 60 000 | |
наносится на боковую панель расходомера в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплект поставки расходомера приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| Расходомер ультразвуковой накладной | UDM 200-M/P | 1 шт |
| Руководство по эксплуатации | MAN 200-M/P | 1 экз. |
| Методика поверки | 1 экз | |
| Комплект монтажных частей | UHM 200 | 1 компл. |
| Кейс для переноски | UDM K-200 | 1 шт. |
осуществляется по документу МП 59434-14 «Расходомеры ультразвуковые накладные UDM 200. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 мая 2014 г.
Основные средства поверки:
- установки стационарные поверочные расходомерные СПРУТ, Госреестр № 19442-05, диапазон расходов от 0,03 до 1000 м3/ч, пределы относительной погрешности при измерении расхода ±0,1 %; ±0,15 %; при измерении объема ±0,05 %; ±0,1 %;
Содержатся в руководстве по эксплуатации «Расходомеры ультразвуковые накладные UDM 200 ».
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым накладным UDM 200
1. Техническая документация изготовителя.
Осуществление торговли
