Термопреобразователи сопротивления платиновые R, 59444-14

Назначение

Термопреобразователи сопротивления платиновые серии R (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры, а также для измерений температуры обмотки статоров электродвигателей.

Описание

Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи сопротивления серии R изготавливаются следующих модификаций: R211, R212, R221, R222, R311, R312, R321, R322, R331, R332, R810, R820, R830, R921, R922, R941, R942, R951, R952. Модификации ТС различаются по метрологическим характеристикам, по количеству и типу ЧЭ, по конструктивному исполнению и по назначению.

Термопреобразователи имеют разборные и неразборные конструктивные исполнения и состоят из измерительной вставки с одним или двумя ЧЭ, защитной арматуры с различными видами технологических соединений и монтажных элементов, и клеммной головки или без неё

- с удлинительными проводами с клеммами или разъемами различной конструкции. ТС модификаций R810, R820, R830 предназначены для измерений температуры обмотки двигателя и конструктивно выполнены в виде ЧЭ в защитной оболочке из эпоксидного стекла с удлинительными проводами в тефлоновой изоляции. Модификации R810, R820, R830 отличаются друг от друга габаритными размерами оболочки и количеством ЧЭ.

Клеммные головки ТС могут изготавливаться из алюминиевого сплава и из стали различных марок, в т.ч. и из нержавеющей стали. Конструкция некоторых исполнений головок предусматривает возможность встраивания в них измерительных преобразователей (утвержденных типов) с аналоговым или цифровым выходным сигналом.

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.

Фотографии общего вида ТС приведены на рисунках 1-5.

13

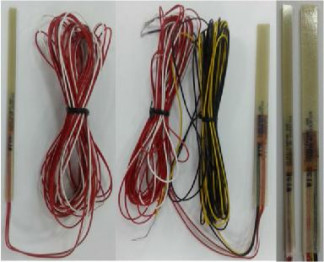

Рис.4 ТС модификаций R810, R820, R830

д

1

Рис.5 ТС модификаций R921, R922, R941, R942, R951, R952

Технические характеристики

Диапазон измеряемых температур ТС, °С:

-    для ТС модификаций R211, R212, R221, R222:.................от минус 196 до плюс 250;

-    для ТС модификаций R211, R212, R221, R222:.................от минус 196 до плюс 250;

.............................................................................от минус 196 до плюс 600;

-    для ТС модификаций R311, R312, R321, R322, R331, R332: от минус 100 до плюс 660; ........................................................................................от 0 до плюс 600;

-    для ТС модификаций R810:..........................................от минус 40 до плюс 180;

-    для ТС модификаций R820, R830:...................................от минус 50 до плюс 180;

-    для ТС модификаций R921, R922, R941, R942, R951, R952: от минус 196 до плюс 250 У словное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751):........................................................Pt100

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:......100

Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751):....................................................А, В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), оС (t - значение измеряемой температуры):

-    класс А:.........................................................................................................±(0,15+0,002|t|);

-    класс В:...........................................................................................................±(0,30+0,005 |t|)

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной

влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:.........................................100

Длина монтажной части ТС, мм:.....................................................от 50 до 10000

Диаметр монтажной части ТС, мм:......................................................от 3,2 до 10

Габаритные размеры оболочки ТС модификаций R810/820/830

(толщинахширинахдлина), мм:.............................................(2...4)х(6...12)х(155 и более)

Рабочие условия эксплуатации ТС:

-    температура окружающей среды, °С:

-    для ТС модификаций R810, R820, R830:...............................от минус 40 до плюс 180;

-    для остальных ТС:.................. от минус 40 до плюс 65

-    относительная влажность окружающего воздуха, %................................................до 98.

Знак утверждения типа

Термопреобразователь (модификация и исполнение - в соответствии с заказом) - 1 шт. Паспорт (на русском языке)    - 1 экз.

Защитная гильза (по дополнительному заказу)    - 1 шт.

Поверка

осуществляется в соответствии с ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». ТС модификаций R810, R820, R830 подлежат только первичной поверке до ввода в эксплуатацию.

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда в диапазоне температуры от минус 196 до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5 R+5 10-4), где R - измеряемое сопротивление, Ом;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серии R

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
