Установки поверочные УПР-50М, 59450-14

Назначение

Установки поверочные УПР-50М предназначены для воспроизведения, хранения и передачи единиц объемного расхода и объема протекающей жидкости.

Описание

Принцип действия установок поверочных УПР-50М основан на воспроизведении расхода рабочей жидкости при помощи насоса и измерении объемного расхода и объема протекающей жидкости эталонными средствами измерений.

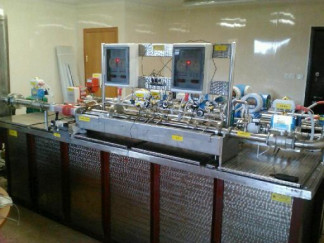

Установки поверочные УПР-50М состоят из эталонных средств измерений, накопительного резервуара, системы подачи и стабилизации измеряемой среды, измерительного участка и системы управления, сбора и обработки данных.

В качестве эталонных средств измерений в составе установок применяются расходомеры электромагнитные.

Поверяемый расходомер устанавливается в измерительный участок установки, состоящий из зажимных устройств, запорной арматуры, датчиков давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в рабочий контур, проходит через блок эталонных расходомеров и измерительный участок. Далее рабочая жидкость направляется обратно в накопительный резервуар. Система управления, сбора и обработки данных в автоматическом режиме сравнивает полученные показания поверяемого прибора и эталонного средства измерений. Система управления, сбора и обработки данных состоит из силового шкафа, персонального компьютера с программным обеспечением и контроллера. Контроллер в автоматическом режиме управляет исполнительными механизмами установки, собирает и обрабатывает информацию от поверяемых расходомеров и различных устройств, входящих в состав установки.

Программное обеспечение

Программное обеспечение установок поверочных автономное.

Функции программного обеспечения: управление и синхронизация измерительных каналов, расчет расхода по измеренным данным, ведение архивов данных и архива вмешательств, формирование протоколов, вывод мгновенных и осредненных данных по всем каналам, обеспечение диагностики.

Идентификационные данные программного обеспечения установок поверочных УПР-50М приведены в таблице:_

Уровень защиты программного обеспечения установок поверочных УПР-50М от непреднамеренных и преднамеренных изменений соответствует уровню С.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных УПР-50М.

Технические характеристики

Диапазон воспроизводимых расходов, м3/ч    от 0,01 до 50

Пределы допускаемой относительной погрешности

установок, %    ± 0,2

Диаметр условного прохода поверяемых приборов, мм    от 10 до 50

Количество одновременно поверяемых приборов, шт.    от 1 до 4

Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

-    температура, оС    (20±5)

-    давление, МПа    от 0,1 до 0,6 Габаритные размеры, мм, не более 8000 x 2500 x 3000 Напряжение питания, В 380 ± 38/220 ±22 Частота, Гц 50 ± 1 Потребляемая мощность, кВт, не более 12

Условия эксплуатации:

-    температура окружающего воздуха, °С    (20±5)

-    относительная влажность окружающего воздуха, %    от 30 до 80

-    атмосферное давление, кПа    от 86 до 107 Средний срок службы установки, лет, не менее 12

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу, методом гравировки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная УПР-50М    1 шт.;

-    Руководство по эксплуатации    1 экз.;

-    Паспорт    1 экз.;

-    Методика поверки    1 экз.

осуществляется по документу МП 0162-1-2014 «Инструкция. ГСИ. Установки поверочные УПР-50М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 11.07.2014 г. Средства поверки:

-    рабочий эталон единиц объемного расхода и объема жидкости (транспортируемый)

1 разряда в диапазоне значений от 0,01 до 50 м3/ч, пределы допускаемой относительной погрешности (суммарная погрешность) ± 0,07 %.

Сведения о методах измерений

Методы измерений описаны в разделе «Методы измерений» руководства по эксплуатации установок поверочных УПР-50М.

Нормативные и технические документы, устанавливающие требования к установкам поверочным УПР-50М

1    ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

2    ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;

3    Техническая документация ОАО «КОЭЗ «Прибор».

Рекомендации к применению

-    в качестве рабочих эталонов 2-го разрядов при передаче единиц объемного расхода и объема протекающей жидкости в соответствии с государственными поверочными схемами, а так же при проведении градуировки, поверки, калибровки и испытаний счетчиков, расходомеров, расходомеров-счетчиков и преобразователей расхода жидкости;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
