Номер в госреестре | 59451-14 |
Наименование СИ | Преобразователи давления |
Обозначение типа СИ | APC-2000/Q, APR-2000/Q, APR-2200/Q |
Изготовитель | "APLISENS S.A.", Польша |
Год регистрации | 2014 |
Срок свидетельства | 24.12.2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Преобразователи давления APC-2000/Q, APR-2000/Q, APR-2200/Q (далее -преобразователь) предназначены для измерений абсолютного давления, избыточного давления, давления разрежения, разности давлений жидких и газообразных сред.
Принцип действия преобразователя основан на зависимости упругой деформации пьезоэлемента от измеряемого давления. Под воздействием измеряемого давления деформируемый пьезоэлемент вызывает пропорциональное изменение электрического сопротивления измерительного моста (мост Уитстона), которое преобразуется в выходной унифицированный аналоговый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы (далее - ИС).
Изготавливаются следующие модели преобразователей:
- APC-2000/Q/X1/X2-X31 - преобразователи, предназначенные для измерений абсолютного давления, избыточного давления, давления разрежения жидких и газообразных сред;
- APR-2000/Q/X1/X2-X31) - преобразователи давления, предназначенные для измерений разности давлений жидких и газообразных сред;
- APR-2200/Q/X1/X2-X31) - преобразователи давления, предназначенные для измерений разности давлений жидких и газообразных сред, и имеющие выносные чувствительные элементы.
Преобразователи имеют торцевые мембраны. Все элементы преобразователя, контактирующие со средой, имеют защитное покрытие или изготовлены из материалов, обеспечивающих высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Конструкция преобразователей, не укомплектованных индикаторным устройством, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.
Лист № 2 Всего листов 12
Схема пломбировки преобразователей, укомплектованных индикаторным устройством приведена на рисунке 1.
И

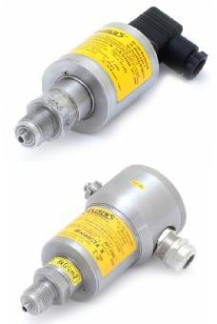

Рисунок 2 - Общий вид преобразователей моделей APC-2000/Q
Рисунок 5 - Общий вид преобразователей моделей APR-2000/Q
Рисунок 6 - Общий вид преобразователей моделей APR-2000/Q/ALW и APR-2000/Q/ALE
Рисунок 8 - Общий вид преобразователей Рисунок 7 - Общий вид преобразователей моделей APR-2000/Q/Y/ALW и
моделей APR-2000/Q/Y APR-2000/Q/Y/ALE
Преобразователи имеют встроенное программное обеспечение (ПО), используемое для вычисления значений давления и передачи измерительной информации в ИС, данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных соответствует уровню защиты «С» в соответствии с МИ 3286-2010.
Таблица 1 - Идентификационные данные ПО
Идентиф икационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
MPCX-revX-CPU | XXX | * | * |
X п 0 ) | X II 0 | ||
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
изменений
Диапазоны измерений (ДИ) давления, для моделей:
- APC-2000/Q, APC-2000/Q/ALW, ЛРС-2000/0/ЛЬЕ:
б) давления разрежения и избыточного давления:
а) избыточного давления:
в) абсолютного давления:
APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) избыточного давления:
от 0 до 25 кПа от 0 до 100 кПа от 0 до 200 кПа от 0 до 0,7 МПа от 0 до 2,5 МПа от 0 до 7 МПа от 0 до 16 МПа от 0 до 30 МПа от 0 до 100 МПа от минус 0,7 до 0,7 кПа от минус 2,5 до 2,5 кПа от минус 1,5 до 7 кПа от минус 10 до 10 кПа от минус 50 до 50 кПа от минус 100 до 150 кПа от минус 100 до 600 кПа от 10 до 130 кПа от 10 до 700 кПа от 10 кПа до 2,5 МПа от 10 кПа до 7 МПа
от 0 до 200 кПа от 0 до 100 кПа от 0 до 25 кПа от 0 до 25 кПа от 0 до 100 кПа от 0 до 250 кПа от 0 до 1,6 МПа от минус 0,5 до 7 кПа от минус 50 до 50 кПа
APR-2000/Q/ALW, APR-2000/Q/ALE:
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE:
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALE:
Лист № 6 Всего листов 12 от 0 до 25 кПа от 0 до 100 кПа от 0 до 250 кПа от 0 до 1,6 МПа от 0 до 7 МПа от минус 0,5 до 7 кПа от минус 2 до 2 кПа от минус 10 до 10 кПа от минус 50 до 50 кПа от 0 до 2,5 кПа от минус 250 до 250 Па от минус 700 до 700 Па от минус 2,5 до 2,5 кПа от минус 10 до 10 кПа от 0 до 60 кПа от 0 до 16 кПа
- APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALE,
APR-2200/Q/ALE-L:
от минус 16 до 16 кПа от минус 50 до 50 кПа от минус 160 до 200 кПа от минус 160 до 1600 кПа от минус 7 до 0 кПа от минус 7 до 7 кПа %, не более, в диапазонах
- APR-2200/Q/D:
2)
Пределы допускаемой основной приведенной погрешности уосн измерений давления, для моделей:
- APC-2000/Q:
а) установленный диапазон измерений (УДИ) - до 10 % от ДИ
не нормируются 2'Уосн Уосн
не нормируются
2'уосн
Уосн
не нормируются
2'уосн
Уосн
не нормируются
2'уосн
Уосн
б) УДИ - от 10 % включительно до 30 % от ДИ
в) УДИ - от 30 % включительно до 100 % от ДИ
- APC-2000/Q/ALW, APC-2000/Q/ALЕ:
а) УДИ - до 10 % включительно от ДИ
б) УДИ - от 10 % до 30 % от ДИ
в) УДИ - от 30 % включительно до 100 % от ДИ
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) УДИ - до 25 % от ДИ
б) УДИ - от 25 % включительно до 50 % от ДИ
в) УДИ - от 50 % включительно до 100 % от ДИ
- APR-2000/Q/ALW, APR-2000/Q/ALЕ:
а) УДИ - до 10 % включительно от ДИ
б) УДИ - от 10 % до 30 % от ДИ
в) УДИ - от 30 % включительно до 100 % от ДИ
- APR-2200/Q/D:
а) УДИ - до 10 % от ДИ
2'уосн
Уосн
APR-
APR-
Уосн
б) УДИ - от 10 % включительно до 100 % от ДИ
- APR2000/Q, APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE, APR-2000/Q/Y. 2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ, APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALЕ: 2200/Q/ALW-L, APR-2200/Q/ALE-L
2) Уосн - пределы допускаемой основной приведенной погрешности выбираются из ряда: ± 0,05 %; ± 0,075 %; ± 0,01 %; ± 0,16 %; ± 0,2 %; ± 0,25 %; ± 0,4 %; ± 0,5 %; при заказе у
производителя.
Лист № 7 Всего листов 12
Пределы допускаемой дополнительной приведенной погрешности при отклонение температуры окружающей среды от 20 ± 5 °С, %, не более, для моделей, в диапазонах измерений давления и в температур окружающей среды:
- APC-2000/Q:
а) избыточного давления: от 0 до 25 кПа
от 0 до 100 кПа от 0 до 200 кПа от 0 до 0,7 МПа от 0 до 2,5 МПа от 0 до 7 МПа от 0 до 16 МПа от 0 до 30 МПа от 0 до 100 МПа
б) давления разрежения и избыточного давления: от минус 50 до 50 кПа
от минус 100 до 150 кПа от минус 100 до 600 кПа
в) абсолютного давления: от 10 до 130 кПа
от 10 до 700 кПа от 10 кПа до 2,5 МПа от 10 кПа до 7 МПа:
1) от минус 50 °С до минус 16 °С, для моделей ± 0,25
2) от минус 16 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,08
3) от 25 °С включительно до 56 °С, на каждые 10 °С ± 0,08
4) от 56 °С включительно до 80 °С ± 0,25
г) давления разрежения и избыточного давления: от минус 0,7 до 0,7 кПа
от минус 2,5 до 2,5 кПа от минус 1,5 до 7 кПа от минус 10 до 10 кПа:
1) от минус 50 °С до минус 25 °С, для моделей ± 0,4
2) от минус 25 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,1
3) от 25 °С включительно до 65 °С, на каждые 10 °С ± 0,1
4) от 65 °С включительно до 80 °С ± 0,4
- APC-2000/Q/ALW, АРС-2000^/АЪЕ:
а) избыточного давления:
от 0 до 25 кПа от 0 до 100 кПа от 0 до 200 кПа от 0 до 0,7 МПа от 0 до 2,5 МПа от 0 до 7 МПа от 0 до 16 МПа от 0 до 30 МПа от 0 до 100 МПа
б) давления разрежения и избыточного давления:
от минус 50 до 50 кПа от минус 100 до 150 кПа от минус 100 до 600 кПа
в) абсолютного давления:
от 10 до 130 кПа от 10 до 700 кПа от 10 кПа до 2,5 МПа от 10 кПа до 7 МПа:
1) от минус 50 °С до минус 25 °С, для моделей ± 0,2
2) от минус 25 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,05
3) от 25 °С включительно до 65 °С, на каждые 10 °С ± 0,05
4) от 65 °С включительно до 80 °С ± 0,2
г) давления разрежения и избыточного давления:
от минус 0,7 до 0,7 кПа от минус 2,5 до 2,5 кПа от минус 1,5 до 7 кПа от минус 10 до 10 кПа:
1) от минус 50 °С до минус 25 °С, для моделей ± 0,4
2) от минус 25 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,1
3) от 25 °С включительно до 65 °С, на каждые 10 °С ± 0,1
4) от 65 °С включительно до 80 °С ± 0,4
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) от минус 50 °С до минус 25 °С, для моделей ± 0,4
б) от минус 25 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,1
в) от 25 °С включительно до 65 °С, на каждые 10 °С ± 0,1
г) от 65 °С включительно до 80 °С ± 0,4
- APR-2000/Q:
а) от минус 50 °С до минус 22 °С, для моделей ± 0,3
б) от минус 22 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,08
в) от 25 °С включительно до 62 °С, на каждые 10 °С ± 0,08
г) от 62 °С включительно до 80 °С ± 0,3
- APR-2000/Q/ALW, APR-2000/Q/ALЕ, на каждые 10 °С ± 0,05
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE:
а) от минус 50 °С до минус 22 °С, для моделей ± 0,3
б) от минус 22 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,08
в) от 25 °С включительно до 55 °С, на каждые 10 °С ± 0,08
г) от 25 °С включительно до 80 °С ± 0,3
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ, на каждые 10 °С ± 0,4
- APR-2200/Q:
а) от минус 50 °С до минус 22 °С, для моделей ± 0,3
б) от минус 22 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,08
в) от 25 °С включительно до 62 °С, на каждые 10 °С ± 0,08
г) от 62 °С включительно до 80 °С ± 0,3
- APR-2200/Q/ALW, APR-2200/Q/ALЕ, APR-2200/Q/ALW-L,
APR-2200/Q/ALE-L, на каждые 10 °С ± 0,05
- APR-2200/Q/D:
а) от минус 50 °С до минус 25 °С, для моделей ± 0,4
б) от минус 25 °С включительно до плюс 15 °С, на каждые 10 °С ± 0,1
в) от 25 °С включительно до 65 °С, на каждые 10 °С ± 0,1
г) от 65 °С включительно до 80 °С ± 0,4
Лист № 9 Всего листов 12
Пределы допускаемой дополнительной приведенной погрешности измерений разности давлений при отклонении опорного давления от установленного значения на каждые 1 МПа, %, не более, для моделей, в диапазонах измерений разности давлений:
- APR-2000/Q:
от 0 до 25 кПа, | ± 0,1 | |
от 0 до 100 кПа | ± 0,1 | |
от минус 50 до 50 кПа | ± 0,1 | |
от 0 до 250 кПа | ± 0,3 | |
от 0 до 1,6 МПа | ± 0,3 | |
от минус 0,5 до 7 кПа | ± 0,3 | |
- APR-2000/Q/ALW, APR-2000/Q/ALЕ | ||
от 0 до 25 кПa | ± 0,01 (± 0,005) | |
от 0 до 100 кПа | ± 0,01 (± 0,005) | |
от 0 до 250 кПа | ± 0,01 (± 0,005) | |
от 0 до 1,6 МПа | ± 0,03 | |
от 0 до 7 МПа | ± 0,03 | |
от минус 0,5 до 7 кПа | ± 0,01 (± 0,005) | |
от минус 2 до 2 кПа | ± 0,01 (± 0,005) | |
от минус 10 до 10 кПа | ± 0,01 (± 0,005) | |
от минус 50 до 50 кПа | ± 0,01 (± 0,005) | |
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ | ||
от 0 до 60 кПа | ± 0,08 | |
от 0 до 16 кПа | ± 0,1 | |
- APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALЕ | ||
APR-2200/Q/ALE-L | ± 0,01 | |
Пределы допускаемой дополнительной приведенной | погрешности | при отклонение |
электропитания от 24 В на каждые 1 В, %, не более | ± 0,002 | |
Диапазон температур измеряемой среды, °С | от минус 40 до плюс 120 | |
Диапазон температуры окружающей среды, °С | от минус 50 до плюс 80 | |
Максимальное избыточное давление, МПа, не более: | ||
- APC-2000/Q, APC-2000/Q/ALW, APC-2000/Q/ALЕ | 120 | |
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L | 4 | |
- APR-2000/Q, APR-2000/Q/ALW, APR-2000/Q/ALЕ | 40 | |
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE | 0,1 | |
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ | 40 | |
- APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALЕ, | ||
APR-2200/Q/ALE-L | 40 | |
- APR-2200/Q/D | 4 |
Вид выходного сигнала:
- сила постоянного тока, мА, для моделей:
а) APC-2000/Q, APC-2000/Q/ALW, APC-2000/Q/ALW-L, APR-2000/Q, APR-2000/Q/ALW, APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/D 4-20
б) APC-2000/Q/ALЕ, APC-2000/Q/ALE-L, APR-2000/Q/ALЕ, APR-2000/Q/G/ALE, APR-2000/Q/Y/ALЕ, APR-2200/Q/ALЕ, APR-2200/Q/ALE-L 0-5, 0-20 или 4-20
- цифровой сигнал
HART
Время реакции, с, не более, для моделей:
- APC-2000/Q/ALW, APC-2000/Q/ALW-L, APC-2000/Q/ALЕ, APC-2000/Q/ALE-L, APR-2000/Q/ALW, APR-2000/Q/ALЕ, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALЕ, APR-2200/Q/ALE-L
- APR-2000/Q/G/ALW, APR-2000/Q/G/ALE,
- APR-2200/Q/D
Напряжение электропитания постоянного тока, В, для моделей:
- APC-2000/Q, APR-2000/Q, APR-2000/Q/G, APR-2000/Q/Y, APR-2200/Q
от 7,5 до 55
от 10 (132) до 45
- APC-2000/Q/ALW, APC-2000/Q/ALW-L, APR-2000/Q/ALW, APR-2000/Q/G/ALW, APR-2000/Q/Y/ALW, APR-2200/Q/ALW, APR-2200/Q/ALW-L
- APC-2000/Q/ALЕ, APC-2000/Q/ALE-L, APR-2000/Q/ALЕ, APR-2000/Q/G/ALE,
от 10 (133)) до 36
ЛPR-2000/Q/Y/ALЕ, ЛPR-2200/Q/ALЕ, APR-2200/Q/ALE-L, APR-2200/Q/D Сопротивление изоляции, МОм, не менее Степень защиты по ГОСТ 14254-96, для моделей:
100
IP65; IP66; IP67 IP66; IP67 IP66; IP68
- APC-2000/Q,
- APC-2000/Q/ALW, APC-2000/Q/ALЕ,
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L,
- APR-2000/Q, APR-2000/Q/ALW, APR-2000/Q/ЛLЕ, APR-2000/Q/Y, APR-2000/Q/Y/ALW, ЛPR-2000/Q/Y/ALЕ, APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ЛLЕ, APR-2200/Q/ALE-L
IP67 IP65; IP66 IP65; IP66; IP68
86 x 63 x 155 133 х 132 х 192
0 60x180 133 x 132 x 190 25000 94,5 x 50 x 176 133 x 132 x 190 133 x 132 x 188 0 200x6194
176 x 94,5 x 50 0 235x264
133 x 132 x 190 0 235x264
133 x 132 x 190 0 235x24 25000 0 200 x 6907,5
0,9 1,2 1,5 1,9 2,3
14.5
16.5 11,3
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE,
- APR-2200/Q/D
Габаритные и присоединительные3 размеры, мм, не более, для моделей:
- APC-2000/Q
- APC-2000/Q/ALW, APC-2000/Q/ALЕ
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) преобразователя
б) индикаторного устройства
в) длина кабеля
- APR-2000/Q
- APR-2000/Q/ALW, APR-2000/Q/ALЕ
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ЛLЕ
- APR-2200/Q:
а) преобразователя
б) чувствительных элементов (разделителей)
- APR-2200/Q/ALW, APR-2200/Q/ALЕ:
а) преобразователя
б) чувствительных элементов (разделителей)
- APR-2200/Q/ALE-L, APR-2200/Q/ALW-L:
а) индикаторного устройства
б) чувствительных элементов (разделителей)
в) длина кабеля
- APR-2200/Q/D
Масса, кг, не более, для моделей:
- APC-2000/Q
- APC-2000/Q/ALW, APC-2000/Q/ALЕ
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L
- APR-2000/Q, APR-2000/Q/G
- APR-2000/Q/ALW, APR-2000/Q/ALЕ, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE
- APR-2000/Q/Y
- APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ
- APR-2200/Q
Лист № 11 Всего листов 12
- APR-2200/Q/ALW, APR-2200/Q/ALЕ 11,7
- APR-2200/Q/ALW-L, APR-2200/Q/ALE-L 12,0
- APR-2200/Q/D 13,0 Средний срок службы, лет 17
наносится на корпус преобразователя методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом
Таблица 2 - Комплектность
Наименование | Количество |
Преобразователь давления APC-2000/Q, APR-2000/Q или APR-2200/Q* | 1 |
Руководство по эксплуатации | 1 |
Методика поверки | 1 |
Комплект монтажных частей и принадлежностей* | 1 |
Вентильный блок* | 1 |
* Модель преобразователя, наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. |
осуществляется в соответствии с документом МЦКЛ.0153.МП «Преобразователи давления APC-2000/Q, APR-2000/Q, APR-2200/Q. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 15.09.2014 г.
Основные средства поверки:
- манометр абсолютного давления грузопоршневой МПАК-15 с диапазон измерений абсолютного давления от 0,133 до 400 кПа и пределами основной относительной погрешности измерений абсолютного давления ± 0,01 %;
- манометр грузопоршневой МП-60 с диапазоном измерений избыточного давления от 0,02 до 6 МПа и пределами допускаемой относительной погрешности воспроизведения избыточного давления ± 0,01 %;
- манометр грузопоршневой МП-2500 с диапазоном воспроизведения избыточного давления от 5 до 250 МПа и пределами допускаемой относительной погрешности воспроизведения избыточного давления ± 0,01 %;
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 с диапазоном измерений силы постоянного тока от 0 до 25 мА и пределами допускаемой абсолютной погрешностью измерений силы постоянного тока (I-10-4 + 1) мкА, где I -измеренное значение силы постоянного тока.
изложены в документе 56607470.101.2013.РЭ «Преобразователи давления APC-2000/Q, APR-2000/Q, APR-2200/Q. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям давления APC-2000/Q, APR-2000/Q, APR-2200/Q
1. ГОСТ Р 8.802-2012. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
2. ГОСТ 8.187-76. «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па»
Лист № 12 Всего листов 12
3. ГОСТ 8.223-76 «Государственная система обеспечения единства измерений. Г осударственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 102 до 4000-102 Па».
4. Техническая документация фирмы изготовителя.
