| Номер в госреестре | 59455-14 |
| Наименование СИ | Система измерений расхода и количества производственных стоков |
| Изготовитель | ОАО "Соликамскбумпром", г.Соликамск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система измерений расхода и количества производственных стоков предназначена для измерений объемного расхода и объема жидкости в открытом безнапорном канале.
Принцип действия системы измерений расхода и количества производственных стоков основан на измерении уровня жидкости, проходящей через трапецеидальный водослив с тонкой стенкой с определенными геометрическими размерами, и последующем пересчете полученных значений в объемный расход и объем жидкости.
Система измерений расхода и количества производственных стоков представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.
Система измерений расхода и количества производственных стоков состоит из трапецеидального водослива с тонкой стенкой, подводящего канала и устройства измерительного ОСМ III (Госреестр № 19002-99).
В устройстве измерительном ОСМ III происходит пересчет измеренного значения уровня жидкости при заданных значениях геометрических размеров трапецеидального водослива в объемный расход и объем жидкости в соответствии с МИ 2406-97 «Рекомендация ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков».

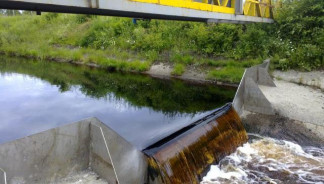

Общий вид системы измерений расхода и количества производственных стоков представлен на рисунках 1 и 2.
Пломбирование системы измерений расхода и количества производственных стоков осуществляется с помощью наклейки-стикера, которая клеится на лицевую и боковую части устройства измерительного ОСМ ТТТ.
Метрологические и технические характеристики системы измерений расхода и количества производственных стоков приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Измеряемая среда | жидкость с содержанием твёрдых взвешенных частиц не более 0,5 кг/м |
| Температура измеряемой среды, оС | от плюс 5 до плюс 40 |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 600 до 6000 |
| Пределы допускаемой относительной погрешности системы при измерении объемного расхода и объема жидкости, %, | ± 3 |
| Потребляемая мощность, Вт, не более | 16 |
| Условия эксплуатации: температура окружающего воздуха, С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от минус 40 до плюс 70 до 100 от 84 до 107 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, закрепленную на трапецеидальном водосливе с тонкой стенкой, методом гравировки и в верхний правый угол титульного листа руководства по эксплуатации типографским способом.
- Система измерений расхода и количества производственных стоков, зав №1 - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.
осуществляется по документу МП 0143-1-2014 «Инструкция. ГСИ. Система измерений расхода и количества производственных стоков. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 05.05.2014 г.
Средства поверки:
- установка поверочная уровнемерная, диапазон измерений от 0 до 5 м, пределы допускаемой относительной погрешности ± 0,35 мм;
- рулетка измерительная, диапазон измерений от 0 до 10000 мм, ц.д 1 мм;
- линейка измерительная, диапазон измерений от 0 до 300 мм, ц.д 1 мм;
- угломер с нониусом типа 4-10, пределы допускаемой абсолютной погрешности ± 10’.
МИ 2406-97 «Рекомендация ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков».
Нормативные и технические документы, устанавливающие требования к системе измерений расхода и количества производственных стоков
1 Техническая документация ОАО «Соликамскбумпром».
- осуществление торговли.
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
