| Номер в госреестре | 59459-14 |
| Наименование СИ | Преобразователи измерительные активной мощности |
| Обозначение типа СИ | ДИМ-1Ф |
| Изготовитель | ОАО "НИИ электромеханики" (НИИЭМ), г.Истра |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи измерительные активной мощности ДИМ-1 Ф Назначение средства измерений
Преобразователи измерительные активной мощности ДИМ-1Ф предназначены для преобразования активной мощности переменного тока частоты 50 Гц в сигнал интерфейса «токовая петля» 0-20 (или 4-20) мА.
Преобразователи измерительные активной мощности ДИМ-1Ф действуют следующим образом: мгновенные значения входных аналоговых сигналов напряжения и тока преобразуются в дискретную форму, перемножаются и интегрируются по времени, преобразуются в аналоговое напряжение, из которого формируется сигнал аналогового интерфейса «токовая петля 0-20 (4-20) мА».
Для гальванической изоляции входных цепей выход интегратора подключается к входу преобразователя дискретного сигнала в аналоговое напряжение через цифровой канал гальванической изоляции, а питание аналого-цифровых преобразователей, перемножителя и интегратора осуществляется от изолированного источника питания, входящего в состав преобразователя.
Питание преобразователя в целом - от внешнего источника постоянного тока

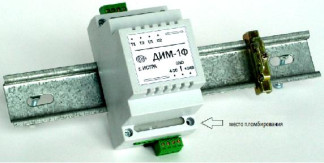

Преобразователь ДИМ-1Ф имеет пластмассовый корпус, в котором установлена печатная плата с элементами электронной схемы, а в крышке - первичный трансформатор тока.
На противоположных боковых стенках корпуса установлены разъёмы: один - для подключения измеряемых тока и напряжения, а также источника питания входных каскадов, второй - для подключения выхода аналогового интерфейса «токовая петля 0-20 (4-20) мА».
На корпусе находится табличка с наименованием типа устройства, изготовителя и расположения выводов.
Конструкция корпуса предусматривает его крепление на DIN-рейку.
Несанкционированный доступ внутрь приборов предотвращается пломбированием одного из винтов крепления крышки корпуса.
Программное обеспечение отсутствует.
Таблица 1
| Характеристика | Величина |
| Диапазон преобразуемой мощности, Вт | От 0 до 1000 |
| Коэффициент мощности (cos ф) | От 0,3 до 1,0 |
| Диапазон входного напряжения переменного тока, В | От 100 до 240 |
| Диапазон силы входного переменного тока, А | От 0 до 5 |
| Номинальная частота напряжения и силы тока | 50 ± 5 |
| Пределы допускаемого коэффициента гармоник напряжения и силы переменного тока, при которых не превышаются нормированные погрешности преобразования,% | 5 |
| Сила выходного постоянного тока, мА «токовая петля 0-20 мА» «токовая петля 4-20 мА» | От 0 до 20 От 4 до 20 |
| Сопротивление нагрузки максимальное, Ом при напряжении питания 10 В при напряжении питания 30 В | 400 1400 |
| Пределы допускаемой основной приведенной погрешности преобразования, % нормирующего значения* | ± 1 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования от изменения окружающей температуры в рабочих условиях, % | ± 1 |
| Напряжение источника питания, В | От 15 до 30 |
| Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, В | 2500 |
| Сопротивление изоляции входных цепей от выхода и питания в рабочих условиях, МОм | 5 |
| Г абаритные размеры (длина х ширина х высота), мм | 95 х 54 х 66 |
| Масса, г | 160 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха, % | От -40 до 50 До 90 при 25 °С |
Примечание: * нормирующее значение - максимальная сила выходного постоянного тока 20 мА
Знак утверждения типа наносится методом наклейки на лицевую панель ДИМ-1Ф и типографским способом на титульные листы руководства по эксплуатации.
Преобразователь измерительный активной мощности ДИМ-1 Ф - 1 шт.
Руководство по эксплуатации 46.ПИГН.411523.003 РЭ, - 1 шт.
Методика поверки 46.ПИГН.411523.003 РЭ. Приложение 1 - 1 шт.
Упаковка - 1 шт.
осуществляется по документу 46.ПИГН.411523.003 РЭ «Преобразователи измерительные активной мощности ДИМ-1Ф. Руководство по эксплуатации. Методика поверки. Приложение 1», утвержденному ФГУП «ВНИИМС» 18 сентября 2014 г.
Основные средства поверки: Калибратор переменного напряжения и силы тока многофункциональный «Ресурс-К2» (Госреестр 31319-12), Вольтметр универсальный В7-78/1 (Госреестр 52147-12).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным активной мощности ДИМ-1Ф
1. ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. Преобразователь измерительный активной мощности ДИМ-1Ф.
Технические условия 46.ПИГН.411523.003ТУ
Применяется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
