Комплекс измерения масс твэл ВВЭР-440 КИМ ВВЭР-440, 59467-14

Назначение

Комплекс измерения масс твэл ВВЭР-440 КИМ ВВЭР-440 предназначен для автоматического измерения масс:

-    оболочек с приваренной нижней заглушкой (далее по тексту - оболочек);

-    оболочек, снаряженных одной или несколькими зонами топливных столбов (далее по тексту - изделий);

-    топливных столбов (зон топливных столбов) в изделиях.

Описание

Работа комплекса основана на определении масс топливных столбов (зон топливных столбов) в изделиях по разности измеренных масс оболочек (изделий) после и до снаряжения.

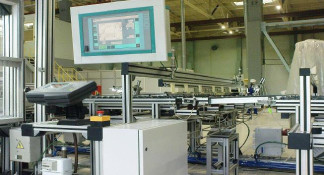

Конструктивно комплекс состоит из установки измерения масс оболочек и установок измерения масс изделий и рабочих стандартных образцов предприятия (СОП) массы оболочек (изделий).

В состав каждой установки измерения масс входят: считыватель штрих-кода оболочек; весы METLER TOLEDO PR8002 с грузоприемной фермой; транспортно-операционный модуль для перемещения оболочек (изделий) с устройством автоматического наложения СОП массы, панель оператора. Система автоматического управления процессом взвешивания и обработки результатов измерения масс построена на базе программируемого контроллера SIMATIC S7-300, программное обеспечение для которого разработано на STEP 7 пакета SIMATIC Manager.

Установка измерения масс оболочек расположена перед первым модулем снаряжения; установки измерения масс изделий расположены после каждого из двух модулей снаряжения.

На каждой установке измерения масс осуществляется считывание штрих-кодов и измерение массы оболочек (изделий). Результаты взвешивания в цифровом виде без искажений пе-

Лист № 2 Всего листов 4

редаются в систему управления. Массы топливных столбов (зон топливных столбов) определяются по заданному алгоритму путем вычитания массы оболочки из массы изделия.

Программное обеспечение

Работа комплекса измерения масс КИМ ВВЭР-440 осуществляется под управлением программного обеспечения (ПО) “ FB_Scale”.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ). Изменения исходных данных возможны только по паролю в соответствии с уровнями доступа.

Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1

Программное обеспечение на метрологические характеристики комплекса измерения масс твэл ВВЭР-440 КИМ ВВЭР-440 влияния не оказывает и имеет уровень защиты “А” в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерения массы оболочки, г    от 200,00 до 400,00

Диапазон измерения массы изделия, г    от 1000,00 до 1700,00

Диапазон измерения массы топливного столба

(зон топливного столба) в изделии, г    от 800,00 до 1300,00

Границы погрешности измерения массы оболочки (изделия) при доверительной вероятности Р=0,95, не более, г    ±0,50

Границы случайной составляющей погрешности измерения массы оболочки (изделия) при доверительной вероятности Р=0,95,не более, г    ±0,40 Границы неисключенной систематической составляющей погрешности измерения массы оболочки (изделия) при доверительной вероятности Р=0,95, не более, г ±0,30 Границы погрешности измерения массы топливного столба (зон топливного столба) в изделии при доверительной вероятности Р=0,95, не более, г ±0,70 Границы случайной составляющей погрешности измерения топливного столба (зон топливного столба) в изделии при доверительной вероятности Р=0,95, не более, г ±0,50 Границы неисключенной систематической составляющей погрешности измерения массы топливного столба (зон топливного столба) в изделии при доверительной вероятности Р=0,95, не более, г ±0,50 Дискретность результата измерения массы на экране системы управления, г 0,01 Производительность контроля изделий установкой, не менее, шт./ч 60 Время выхода установка на рабочий режим, после включения в сеть, не более, мин 10 Параметры контролируемых изделий:

длина оболочки (изделия), мм    от 2056 до 2610

наружный диаметр изделия, мм    от 9,07 до 9,16

Источники питания:

силовая трехфазная сеть переменного тока напряжением (380±38) В и частотой (50±1) Гц

Лист № 3 Всего листов 4

приборная сеть переменного тока для питания систем управления и весов напряжением (230±23) В и частотой (50±1) Гц.

Пневмосеть:

избыточное давление сжатого воздуха от 0,40 до 0,63 МПа; температура точки росы осушенного воздуха не более 2 °С; класс загрязненности по ГОСТ 17433-80 не грубее 10.

Потребляемая мощность, не более, кВт    0,2

Габаритные размеры установки измерения массы оболочки (изделия):

Длина, мм    3500

Высота, мм    1400

Ширина, мм    1100

Масса каждой установки измерения масс, не более, кг    500

Срок службы комплекса измерения масс, не менее, лет    7

Время непрерывной работы комплекса    не ограничено

Условия эксплуатации:

температура окружающего воздуха, °С    от плюс 5 до плюс 40

относительная влажность воздуха (без конденсации), не более, %    80

атмосферное давление, кПа    от 92 до 105

Знак утверждения типа

Знак утверждения типа наносится методом штемпелевания на титульный лист руководства по эксплуатации «Комплекс измерения масс твэл ВВЭР-440 КИМ ВВЭР-440» 2320-1007 РЭ.

Комплектность

Поверка

Поверку комплекса осуществляют в соответствии с разделом «Методика поверки» руководства по эксплуатации 2320-1007 РЭ «Комплекс измерения масс твэл ВВЭР-440 КИМ ВВЭР-440», утвержденным ГЦИ СИ ОАО «Машиностроительный завод» 20 августа 2013 года.

В перечень основного поверочного оборудования входят согласно государственной поверочной схеме для средств измерения массы (ГОСТ 8.021-2005):

-    набор гирь (1 г - 500 г) класса точности Mi по ГОСТ OIML R 111-1-2009;

-    гиря с номинальным значением массы 1 кг класса точности F1 по ГОСТ OIML R 111-1-2009;

Сведения о методах измерений

Методика (метод измерений) содержится в руководстве по эксплуатации на «Комплекс измерения масс твэл ВВЭР-440 КИМ ВВЭР-440» 2320-1007 РЭ.

Нормативные и технические документы, устанавливающие требования к комплексу измерения масс твэл ВВЭР-440 КИМ ВВЭР-440

1.    ГОСТ 8.021-2005 ГСИ «Государственная поверочная схема для средств измерений массы».

2.    Комплект конструкторской документации на «Комплекс измерения масс твэл ВВЭР-440». Чертеж 2314-323.000.00СБ.

Рекомендации к применению

Осуществление деятельности в области использования атомной энергии.
