Дозиметры универсальные UNIDOS E, 59488-14

Назначение

Дозиметры универсальные UNIDOS E предназначены для измерения:

-    кермы и мощности кермы в воздухе;

-    поглощенной дозы и мощности поглощенной дозы в воде и в воздухе;

-    экспозиционной дозы и мощности экспозиционной дозы;

-    силы постоянного тока и заряда методом численного интегрирования тока.

Описание

Принцип действия дозиметров UNIDOS E основывается на взаимодействии фотонов или заряженных частиц со стенками полостной ионизационной камеры прибора с образованием вторичных заряженных частиц, вызывающих возникновение ионизационного тока в измерительном объеме камеры. Ионизационный ток камеры, пропорциональный мощности дозы излучения, измеряется с помощью электроизмерительной системы, расположенной в измерительном пульте дозиметра.

Дозиметры UNIDOS E применяются в лучевой терапии, радиационной диагностике и радиационной защите, а также в качестве рабочих эталонов в метрологии ионизирующих излучений.

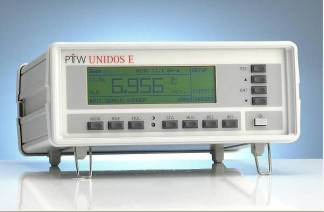

Дозиметры UNIDOS E представляют собой переносные приборы, включающие в

себя:

-    измерительный пульт PTW-UNIDOS E для измерения заряда (дозы) методом численного интегрирования тока и силы постоянного тока (мощности дозы) следующих типов, отличающихся разъемами:

-    тип 10008 (с разъемом М типа),

-    тип 10009 (с разъемом TNC типа),

-    тип 10010 (c разъемом BNT типа);

-    ионизационную камеру для радиационных измерений в широком диапазоне доз и энергий ионизирующих излучений.

В стандартной комплектации дозиметра UNIDOS E поставляется камера типа Farmer модели 30010. Ионизационные камеры имеют исполнения с кабелем длиной 1 м или 10 м с разъемами типа «М», «BNT» или «TNC». К измерительному пульту PTW-UNIDOS E возможно подключение большого ассортимента серийных ионизационных камер других типов. В постоянной (нестирающейся при отключении) памяти пульта хранится информация о параметрах камер, в том числе и калибровочные коэффициенты ионизационных камер для различных измерительных величин: экспозиционной дозы, Х, кермы в воздухе, Кя, поглощенной дозы в воде, Dw, и в воздухе, Da и их мощностей. Встроенная библиотека камер позволяет сохранять калибровочные данные.

Пользователь не может произвольно изменить калибровочные коэффициенты официально откалиброванных камер. В дозиметрах UNIDOS E предусмотрена также возможность ввода различных поправочных коэффициентов, включая поправку на изменение плотности воздуха, на эффект полярности, неполное насыщение, энергетическую зависимость чувствительности камеры. Коррекция по плотности воздуха выполняется путем ввода значений атмосферного давления и температуры с клавиатуры измерительного пульта дозиметра UNIDOS E.

Лист № 2 Всего листов 7

Возможен также ввод поправочного коэффициента на качество излучения, что позволяет получить правильные показания при измерении в полях электронного, протонного и высокоэнергетического фотонного излучений. При этом предполагается, что пользователь обладает техническими знаниями, касающимися использования и особенностей ионизационных камер и других детекторов излучения. Кроме того, предполагается, что пользователь знает, как определить дозу из нескорректированных показаний прибора. Пользователь должен знать, как скорректировать показания в зависимости от качества излучения и энергии и получить правильную дозу. По этой причине детальное знание фактического протокола измерений (например, отчет МКРЕ №35) является обязательным.

Дозиметры UNIDOS E обеспечивают регулируемое двухполярное напряжение от 0 до 400 В для питания ионизационных камер. Высокое напряжение между электродами камеры контролируется автоматически.

Измерительная система дозиметра UNIDOS E позволяет проводить измерения тока (мощности дозы), заряда (дозы), обеспечивает программируемое время для дозовых измерений, обладает высокой точностью и хорошим разрешением в широком динамическом диапазоне. Дозиметры показывают измеренные значения величин дозы и мощности дозы в единицах Gy (Гр), Gy/min (Гр/мин), Gy/s (Гр/с), Gy/h (Гр/ч). Значения электрических величин заряда и тока измеряются в C (Кл) и A (А). Дозиметр также показывает и дольные значения измеряемых величин: нано, микро и милли.

Управление дозиметром UNIDOS E осуществляется с помощью семи управляющих клавиш: MOD (режим), RGE (диапазон), NUL (обнуление), STA (старт), HLD (остановка), RES (сброс), ЮТ (интервал), расположенных на лицевой панели прибора.

Прибор оснащен большим высококонтрастным жидкокристаллическим четырехразрядным дисплеем, удобным для считывания.

Питание дозиметров UNIDOS E осуществляется от сети переменного тока, напряжением 230 В и частотой 50 - 60 Гц, либо от встроенных NiCd аккумуляторов.

Дозиметры снабжены интерфейсом типа RS232 для управления прибором и передачи данных (пои необходимости).    _

Программное обеспечение

Программное обеспечение (ПО) дозиметров UNIDOS E реализовано в микропроцессоре измерительного пульта PTW-UNIDOS E.

Совокупность применяемых программных и аппаратных мер ограничения доступа исключают возможность получения доступа к данным, хранящимся в микропроцессоре и в энергонезависимой памяти дозиметра.

Таблица 1

Уровень защиты ПО дозиметра UNIDOS E от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики дозиметров универсальных UNIDOS E приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации дозиметров универсальных UNIDOS E методом компьютерной графики и методом шелкографии на пленочную этикетку, клеящуюся на корпус измерительного пульта PTW-UNIDOS E.

Комплектность

В комплект поставки дозиметров универсальных UNIDOS E входят составные части и принадлежности, приведенные в таблице 3.

Таблица 3_

Поверка

осуществляется по документу МП 2103-007-2014 «Дозиметры универсальные UNIDOS E. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.09.2014 г.

Поверка дозиметров по керме в воздухе (экспозиционной дозе) производится с использованием рабочих эталонов 1-го разряда по ГОСТ Р 8.804-2012:

137

-    дозиметрических поверочных установок гамма-излучения с радионуклидами из Cs или 60Со, диапазон мощности кермы в воздухе от 510-4до 110-1Гр/с, погрешность

1,5 %;

-    дозиметрических поверочных установок рентгеновского излучения, диапазон напряжений генерирования от 50 кВ до 300 кВ, диапазон мощности кермы в воздухе от

5 10-4 до 2 Гр/с, погрешность 1,8 %;

-    дозиметров рентгеновского и гамма-излучений диапазон мощности кермы в воздухе от 510-4 до 20 Гр/с, погрешность 1,5 %.

Поверка дозиметров по поглощенной дозе производится с использованием вторичных эталонов единиц поглощенной дозы и мощности поглощенной дозы фотонного излучения в воде и тканеэквивалентном веществе по ГОСТ 8.070-96 , диапазон мощности поглощенной дозы от 510-4 до 10 Гр/с, погрешность S^=0,8 %.

Лист № 6 Всего листов 7

Поверка дозиметра по силе постоянного тока производится с использованием рабочих эталонов 1-го разряда по ГОСТ Р 8.022-91 - поверочных установок для средств измерений малых постоянных токов, диапазон воспроизведения силы тока от 110-15 до 110-5 А, погрешность 1,6 - 0,2 %.

Сведения о методах измерений

Методики измерений изложены в документах:

-    D545.131.00 «Дозиметр универсальный UNIDOS E. Руководство по эксплуатации»;

-    D560.210.00/07 «Определение кермы в воздухе в фотонных и электронных пучках высокой энергии. Приложение к руководству по эксплуатации D545.131.00»;

-    D560.210.01/08 «Определение поглощенной дозы в воде в фотонных пучках и пучках электронов высокой энергии. Приложение к руководству по эксплуатации D545.131.00».

Нормативные и технические документы, устанавливающие требования к дозиметрам универсальным UNIDOS E

ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей»;

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ Р МЭК 60731-2001 «Изделия медицинские электрические. Дозиметры с ионизационными камерами для лучевой терапии»;

ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;

ГОСТ 8.070-96 «ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений»;

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А»;

Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    при осуществлении деятельности в области здравоохранения;

-    при осуществлении деятельности в области использования атомной энергии;

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    при оказании услуг по обеспечению единства измерений.
