| Номер в госреестре | 59492-14 |
| Наименование СИ | Акселерометры пьезоэлектрические |
| Обозначение типа СИ | SLD |
| Изготовитель | "SPM Instrument AB", Швеция |
| Год регистрации | 2014 |
| Срок свидетельства | 13.11.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Акселерометры пьезоэлектрические SLD (далее акселерометры) предназначены для измерения виброускорения.
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Акселерометры выпускаются в следующих модификациях: SLD144B, SLD144F, SLD144S, SLD144S-UNF, SLD243B, SLD243F, SLD244B, SLD244S и SLD244F. Модификации различаются значением номинального коэффициента преобразования, направлением разъема, типом резьбы, габаритными размерами и массой.
Акселерометры модификаций SLD243B, SLD243F, SLD244B, SLD244S и SLD244F имеют маркировку взрывозащиты и защиты от воспламенения горючей пыли РОЕх ia I Ma X/0Ex ia IIC T4 Ga X/Ex ia IIIC T112°C Da X.

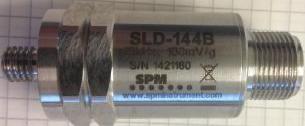

Внешний вид акселерометров приведен на рисунках 1 и 2.
Таблица 1
| Наименование характеристики | Модификации | |||
| SLD144B | SLD144F | SLD144S | SLD144S- UNF | |
| Значения | ||||
| Диапазон измерений виброускорения (пик), м/с2 | ±600 | |||
| Диапазон рабочих частот, Гц | от 2 до 10000 | |||
| Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м-с"2) | 10 | |||
| Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более | ±10 | |||
| Неравномерность амплитудночастотной характеристики, дБ, не более | ±1 | |||
| Относительный коэффициент поперечного преобразования, %, не более | 10 | |||
| Нелинейность амплитудной характеристики, %, не более | ±1 | |||
| Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %, не более | ±10 | |||
| Напряжение питания (постоянное), В | от 12 до 24 | |||
| Нормальные условия: диапазон температур, °С | 25±10 | |||
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 40 до 125 | |||
| Масса, г, не более | 110 | 200 | ||
| Габаритные размеры, мм, не более: шестигранникхвысота длинахширинахвысота | 24x64 | 57x24x24 | ||
| Тип резьбы | М8 | UNF1/4" | М8 | UNF1/4" |
Таблица 2
| Наименование характеристики | Модификации |
| SLD244S, SLD244B, SLD243B, SLD244S-UNF SLD244F SLD243F | |
| Значения | |
| Диапазон измерений виброускорения (пик), м/с2 | ±600 |
| Диапазон рабочих частот, Гц | от 2 до 10000 |
| Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м-с-2) | 10 | 5 | |
| Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более | ±10 | ||
| Неравномерность амплитудночастотной характеристики, дБ, не более | ±1 | ||
| Относительный коэффициент поперечного преобразования, %, не более | ±10 | ||
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %, не более | ±10 | ||
| Напряжение питания (постоянное), В | 24 | ||
| Нормальные условия: диапазон температур, °С | 25±10 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 40 до 100 | ||
| Масса, г, не более | 200 | 115 | |
| Габаритные размеры, мм, не более: шестигранникхвысота длинахширинахвысота | 57x24x24 | 24x64 | |
| Тип резьбы | SLD244S М8 SLD244S-UNF UNF1/4" | SLD244B и SLD243B М8 SLD244F и SLD243F UNF1/4" | |
наносится на титульный лист паспорта типографским способом и на корпус акселерометра методом гравировки.
Акселерометр пьезоэлектрический SLD 1 шт. в соответствии с заказом
Паспорт 1 экз.
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим SLD
Техническая документация фирмы SPM Instrument AB, Швеция.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2-104 Гц».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1071 |
| Поверителей | 7 |
| Актуальность данных | 16.09.2024 |
