Государственный реестр средств измерений

Преобразователи виброскорости SLD, 59493-14

Преобразователи виброскорости SLD (далее - преобразователи) предназначены для измерения виброскорости.
Карточка СИ
Номер в госреестре 59493-14
Наименование СИ Преобразователи виброскорости
Обозначение типа СИ SLD
Изготовитель "SPM Instrument AB", Швеция
Год регистрации 2014
Срок свидетельства 13.11.2029
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи виброскорости SLD (далее - преобразователи) предназначены для измерения виброскорости.

Описание

Преобразователи виброскорости SLD состоят из заключенных в одном корпусе акселерометра и трансмиттера.

Принцип действия акселерометра основан на использовании МЭМС-технологии (микроэлектромеханические системы) - это устройства, объединяющие в себе микроэлектронные и микромеханические компоненты. Акселерометры изготовлены на кремниевой подложке с помощью технологии микрообработки, аналогично технологии изготовления интегральных микросхем.

Акселерометры представляют собой функционально законченный модуль, объединяющий в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом и электронной схемой. Чувствительный элемент является составной частью конденсатора переменной ёмкости, который под воздействием измеряемого ускорения изменяет своё положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с ним генератора. Эти изменения демодулируются в выходной сигнал, пропорциональный измеряемому ускорению.

Принцип действия трансмиттера основан на преобразовании сигнала акселерометра в выходной ток в диапазоне 4 - 20 мА, пропорциональный СКЗ виброскорости.

Преобразователи виброскорости SLD выпускаются в следующих модификациях: SLD722, SLD723, SLD724, SLD733, SLD822, SLD823, SLD832 и SLD833. Между собой модификации различаются диапазоном измерения и диапазоном рабочих частот.

В зависимости от типа резьбы присоединительной шпильки к обозначению модификации добавляется буква «С» для метрической резьбы и буква «G» для дюймовой резьбы.

Преобразователи имеют интегрированный кабель (экранированная витая пара) для подключения к измерительному устройству. Максимальная длина интегрированного кабеля 30 метров, стандартная - 3 метра.

Преобразователи модификаций SLD822, SLD823, SLD832 и SLD833 имеют маркировку взрывозащиты 0Ex ia IIB T4 Ga X и защиты от воспламенения горючей пыли Ex ia IIIC T 97°C Da.

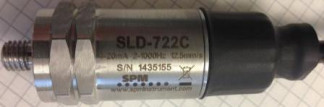

Внешний вид преобразователей виброскорости SLD приведен на рисунке 1.

Наименование характеристики

Модификации

SLD722

SLD723

SLD724

SLD733

Значения

Диапазон измерения СКЗ виброскорости, мм/с

от 0 до 12,5

от 0 до 25

от 0 до 50

от 0 до 25

Диапазоны рабочих частот, Гц

от 2 до 1000

от 10 до 1000

Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне рабочих температур, %

±10

Неравномерность амплитудночастотной характеристики дБ, не более

±1

Относительный коэффициент поперечного преобразования, %, не более

10

Напряжение питания, В

от 12 до 24

Условия эксплуатации: диапазон рабочих температур, 0С

от минус 40 до 85

Масса, г, не более

100

Габаритные размеры, мм, не более: (шестигранникхвысота)

024x88

Таблица 2

Наименование характеристики

Модификации

SLD822

SLD823

SLD832

SLD833

Значения

Диапазон измерения СКЗ виброскорости, мм/с

от 0 до 12,5

от 0 до 25

от 0 до 12,5

от 0 до 25

Диапазоны рабочих частот, Гц

от 2 до 1000

от 10 до 1000

Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне рабочих температур, %

±10

Неравномерность амплитудночастотной характеристики дБ, не более

±1

Относительный коэффициент поперечного преобразования, %, не более

10

Напряжение питания, В

24

Условия эксплуатации: диапазон рабочих температур, 0С

от минус 40 до 85

Масса, г, не более

70

Габаритные размеры, мм, не более: (шестигранникхвысота)

024x88

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом гравировки.

Комплектность

Преобразователь виброскорости SLD    1 шт.

Паспорт    1 экз.

Методика поверки    1 экз.

Поверка

осуществляется по документу VG 59493-14 «Преобразователи виброскорости SLD фирмы SPM Instrument AB, Швеция. Методика поверки», утверждённому ФГУП «ВНИИМС» 26 сентября 2014 года.

Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.

Сведения о методах измерений

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»

Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости SLD

Техническая документация фирмы SPM Instrument AB, Швеция.

ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2-104 Гц».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

59493-14
Номер в ГРСИ РФ:
59493-14
Производитель / заявитель:
"SPM Instrument AB", Швеция
Год регистрации:
2014
Cрок действия реестра:
13.11.2029
