| Номер в госреестре | 59495-14 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | SLD300 |
| Изготовитель | "SPM Instrument AB", Швеция |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Акселерометры SLD300 (далее акселерометры) предназначены для измерения виброускорения.
Принцип действия акселерометров основан на использовании МЭМС-технологии (микроэлектромеханические системы) - это устройства, объединяющие в себе микроэлектронные и микромеханические компоненты. Акселерометры изготовлены на кремниевой подложке с помощью технологии микрообработки, аналогично технологии изготовления интегральных микросхем.
Акселерометры SLD300 представляют собой функционально законченный модуль, объединяющий в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом и электронной схемой. Чувствительный элемент является составной частью конденсатора переменной ёмкости, который под воздействием измеряемого ускорения изменяет своё положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с ним генератора. Эти изменения демодулируются в выходной сигнал, пропорциональный измеряемому ускорению.
Акселерометры выпускаются в трех модификациях: SLD322B, SLD334B и SLD334S-G. Модификации SLD322B и SLD334B имеют верхний разъем, а модификация SLD334S-G -боковой. Между собой модификации различаются диапазоном рабочих частот и номинальным коэффициентом преобразования, а также способом крепления.

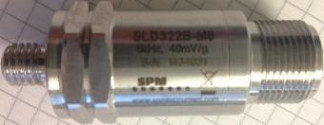

Внешний вид акселерометров SLD300 приведен на рисунках 1 и 2.
| Наименование характеристики | Модификации | |||
| SLD322B | SLD334B | SLD334S-G | ||
| Значения | ||||
| Диапазон измерения виброускорения, м/с2 | ±160 | |||
| Диапазон рабочих частот, Гц | от 1 до 5000 | от 1 до 2000 | ||
| Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м-с" ) | 4 | 10 | ||
| Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более | ±5 | |||
| Нелинейность амплитудной характеристики, % | ±1 | |||
| Неравномерность амплитудно-частотной характеристики не более, дБ | ±1 | |||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |||
| Отклонение коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±5 | |||
| Напряжение питания, В | 24 | |||
| Нормальные условия: диапазон температур, °С | 25±10 | |||
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 20 до 85 | |||
| Масса, г, не более | 55 | 110 | ||
| Габаритные размеры, мм, не более: диаметрхвысота высотахдлинахширина | 020x44 | 44,5x24,4x24,4 | ||
наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом гравировки.
Акселерометр SLD300 Паспорт
1 шт. в соответствии с заказом 1 экз.
1 экз.
Методика поверки Поверка
осуществляется по документу МП 59495-14 «Акселерометры SLD300 фирмы SPM Instrument AB, Швеция. Методика поверки», утверждённому ФГУП «ВНИИМС» 26 сентября 2014 года.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к акселерометрам SLD300
Техническая документация фирмы SPM Instrument AB, Швеция.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2-104 Гц».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
