| Номер в госреестре | 59501-14 |
| Наименование СИ | Устройство весоизмерительное рольганговое |
| Обозначение типа СИ | УВР-15 |
| Изготовитель | ПАО "Новокраматорский машиностроительный завод" (НКМЗ), Украина, г.Краматорск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройство весоизмерительное рольганговое УВР-15 (далее - устройство весоизмерительное) предназначено для статического измерения массы стального листового проката, транспортируемого рольгангом.
Принцип действия устройства весоизмерительного заключается в преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков (пункт Т.2.2.1 ГОСТ OIML R 76-1-2011), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально этой силе. Аналоговые электрические сигналы с датчиков суммируются и поступают в индикатор (пункт Т.2.2.2 ГОСТ OIML R 76-1-2011), где суммарный сигнал преобразуется в цифровой код. Значение массы груза отображается на цифровом дисплее (пункт Т.2.2.6 ГОСТ OIML R 76-1-2011) индикатора.

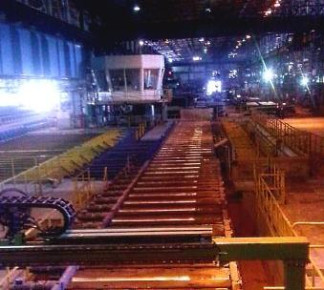

Устройство весоизмерительное состоит из грузоприемного устройства (пункт Т.2.1.1 ГОСТ OIML R 76-1-2011), включающего одну грузоприемную платформу, установленную на четырех весоизмерительных датчиках, индикатора, восьми промежуточных и одной сборной соединительных коробок и кабелей линий связи датчиков с индикатором. Грузоприемная платформа выполнена в виде цельносварной рамы прямоугольной формы, в верхней части которой установлены ролики рольганга, транспортирующего листы стального проката. Грузоприемная платформа опирается на весоизмерительные датчики через вмонтированные в раму узлы встройки, при помощи которых нагрузка от взвешиваемого груза передается весоизмерительным датчикам. Внешний вид устройства весоизмерительного рольгангового УВР-15 приведен на рисунке 1.
Датчики весоизмерительные тензорезисторные модели RTN 22t С3 (далее - датчики) производства «Schenck Process GmbH», Германия, (внесены в Госреестр СИ РФ, рег. №
34215-07) предназначены для преобразования статических и квазистатических значений нагрузки в электрический сигнал в весах, весовых и весодозирующих устройствах.
В качестве индикатора применен прибор весоизмерительный модели DISOMAT Tersus VFG 20450 (далее - прибор) производства «Schenck Process GmbH», Германия, (внесен в Госреестр СИ РФ, рег. № 53571-13) предназначен для измерения и преобразования сигналов тензорезисторных датчиков из аналоговой формы в цифровую, отображения измерительной информации на встроенном цифровом табло и передачи этой информации внешнему электронному оборудованию.
Программное обеспечение (ПО) устройства весоизмерительного представляет собой ПО прибора DISOMAT Tersus и предназначено для обработки сигналов весоизмерительных датчиков и отображения результата измерения массы. ПО является встроенным и делится на метрологически значимое и метрологически незначимое, загружается при изготовлении весоизмерительного прибора фирмой-изготовителем. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при включении в сеть или может быть вызван через меню ПО прибора. Идентификационные данные ПО приведены в таблице.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DISOMAT Tersus |
| Номер версии (идентификационный номер) ПО | VFG 20450 |
| Цифровой идентификатор ПО | отсутствует |
| Другие идентификационные данные (если имеются) | отсутствуют |
Уровень защиты ПО и измерительной информации прибора от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя. Для исключения доступа к регулирующим органам, расположенным на плате контроллера прибора, применяются мастичные пломбы, которыми пломбируются винты крепления задней крышки прибора.
| Наименование параметра | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | средний (III) |
| Поверочный интервал весов (е) и действительная цена деления шкалы (d), кг | 10 |
| Максимальная нагрузка (Max), кг | 15000 |
| Минимальная нагрузка (Min), кг | 200 |
| Число поверочных интервалов (n) | 1500 |
| Пределы допускаемой погрешности при первичной поверке (mpe), кг, в диапазонах взвешивания: - от 200 кг (Min) до 5000 кг (500е), включ. - св. 5000 кг (500е) до 15000 кг (Max), включ. | ±0,5е = ±5 ±1,0е = ±10 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |
| Наименование параметра | Значение |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±0,25е = ±2,5 |
| Предел реагирования, кг | 14 |
| Время непрерывной работы, ч, не менее | 8 |
| Параметры электропитания: - напряжение питания, В - частота питающего напряжения, Гц - потребляемая мощность, В-А, не более | от 187 до 242 от 49 до 51 25 |
| Габаритные размеры грузоприемного устройства, мм, не более: - длина - ширина - высота | 11820 4300 2540 |
| Масса грузоприемного устройства, кг, не более: | 18125 |
| Условия эксплуатации: - предписанные предельные значения температуры (особый диапазон температур), °С | от минус 5 до 40 |
| Показатели надежности: - срок службы, лет, не менее - вероятность безотказной работы в течение 1000 ч | 10 0,92 |
наносится способом наклейки на табличку, закрепленную на грузоприемной платформе, а также типографским способом на титульный лист Паспорта в верхней части слева.
| Наименование | Обозначение (шифр) | Кол-во, шт. |
| 1 Грузоприемное устройство в составе: | 1 | |
| - грузоприемная платформа | 1 | |
| - датчик весоизмерительный тензорезисторный | RTN 22t C3 | 4 |
| 2 Прибор весоизмерительный DISOMAT Tersus | VFG 20450 | 1 |
| 3 Коробка клеммная | VKK 28021 | 8 |
| 4 Коробка клеммная | VKK 28024 | 1 |
| 5 Комплект соединительных кабелей | 1 | |
| 6 Эксплуатационная документация в составе: | ||
| - Паспорт устройства весоизмерительного рольгангового УВР-15 | 1-33795 ПС | 1 |
| - Руководство по эксплуатации прибора весоизмерительного | ||
| DISOMAT Tersus (на компакт-диске) | BV-H2335 RU | 1 |
осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталоны, применяемые при поверке:
- гири класса точности М1 по ГОСТ OIML R 111-1-2009 массой от 1 до 2000 кг.
При использовании устройства весоизмерительного рольгангового УВР-15 применяется метод прямых измерений массы, который приведен в паспорте 1-33795 ПС.
Нормативные и технические документы, устанавливающие требования к устройству весоизмерительному рольганговому УВР-15
1 ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы.
3 Техническая документация ПАО «НКМЗ», г. Краматорск, Украина.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 24.11.2024 |
