Трансформаторы тока LB9-110W2, 59503-14

Назначение

Трансформаторы тока LB9-110W2 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления. Применяются в установках переменного тока промышленной частоты в электросетях 110 кВ.

Описание

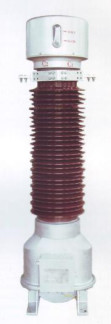

Трансформаторы тока LB9-110W2 являются масштабными преобразователями. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Первичная обмотка подсоединена к вводам, проходящим через металлический корпус головной части, установленной на фарфоровом изоляторе. Сердечники с вторичными обмотками размещены в баке из алюминия в основании трансформатора. Бак, фарфоровый изолятор и головная часть трансформатора заполнены маслом, конструкция герметична. Кроме того, изоляция между первичными и вторичными обмотками обеспечена многослойной намоткой бумажной ленты с высокими изолирующими свойствами. Трансформаторы могут иметь от четырех до шести вторичных измерительных и/или защитных обмоток, на различные нагрузки и классы точности. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Клеммная коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа.

Технические характеристики

Класс напряжения, кВ

Наибольшее рабочее напряжение, кВ

Номинальный первичный ток, А

Номинальный вторичный ток, А

Класс точности/ номинальный коэффициент

безопасности приборов вторичных обмоток

для учета и измерения

Класс точности/ номинальная предельная

кратность вторичных обмоток для защиты

Номинальная мощность вторичной нагрузки,

при коэффициенте мощности cos ф = 0,8:

-    обмоток для учета и измерения, В-А

-    обмоток для защиты, В-А Номинальная частота, Гц Габаритные размеры (ДхШхВ), мм Масса не более, кг

110

126

от 100 до 4000 1 или 5

0,2S; 0,2; 0,5S; 0,5/ (5; 10) 5P; 10P/ (10; 15; 20; 30)

от 5 до 60 от 5 до 60 50 или 60 790x570x2315 450

Климатическое исполнение УХЛ1 в диапазоне от - 55 °C до + 55 °C.

Комплектность

Трансформатор тока LB9-110W2 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:

-    трансформаторы тока эталонные ТТИ-5000.5 (Госреестр СИ РФ № 27007-04), номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %,

-    прибор сравнения КНТ-03 (Госреестр СИ РФ № 24719-03), токовой погрешности ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А - значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в Руководстве по эксплуатации «Трансформаторы тока LB9-110W2» фирмы «Hengyang Nanfang Instrument Transformer Co., Ltd.»

Нормативные документы, устанавливающие требования к трансформаторам тока LB9-110W2:

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Рекомендации к применению

-    осуществление торговли.
