Миллиомметры МИКО-8, 59506-14

Миллиомметры МИКО-8 Назначение средства измерений

Миллиомметры МИКО-8 предназначены для измерений электрического сопротивления постоянному току обмоток силовых трансформаторов, измерительных трансформаторов напряжения и тока, электродвигателей, электромагнитов, кабелей и других цепей, содержащих и не содержащих индуктивность; безразборной проверки устройств регулирования напряжения силовых трансформаторов под нагрузкой.

Описание

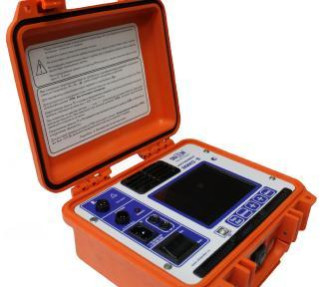

Конструктивно миллиомметры МИКО-8 (далее - миллиомметры) состоят из измерительного блока и измерительного кабеля с зажимами или щупами для подключения к измеряемому сопротивлению с одной стороны, а с другой - разъемом для подключения к миллиомметру. Внешний вид миллиомметров приведен на рисунке 1. Измерительный блок состоит из блока питания, микро-ЭВМ с дисплеем и клавиатурой, источника тока и напряжения, блока измерительных шунтов и двух аналого-цифровых преобразователей. Для подключения к измеряемому объекту используется четырехзажимная схема подключения.

Рисунок 2

Принцип действия миллиомметров основан на измерении силы измерительного тока, формируемого встроенным генератором тока и падения электрического напряжения на измеряемом объекте, с последующим вычислением его электрического сопротивления по закону Ома. Принцип действия прибора в режиме безразборной проверки устройств регулирования напряжения трансформатора основан на измерении силы нестабилизированного измерительного тока, изменяющегося вследствие изменения электрического сопротивления обмотки трансформатора в моменты переключения ее отводов.

Функции миллиомметра:

1)    измерение электрического сопротивления постоянному току и отображение его значений на дисплее;

2)    автоматическая компенсация термо-ЭДС во внешней цепи измерения сопротивления;

3)    управление установлением измерительного тока и процессом измерений;

4)    задание предела выходной мощности миллиомметра.

Пломбировка миллиомметра для защиты от несанкционированного доступа осуществляется при помощи заглубленной чашки, наносимой на шуруп в месте крепления крышки к корпусу и располагающейся в верхнем левом углу передней панели миллиомметра, заполнения ее пломбировочной массой с последующим оттиском на ней клейма ОТК предприятия-изготовителя и нанесением знака поверки в правой части передней панели миллиомметра (рисунок 2).

Программное обеспечение

Встроенное программное обеспечение (ПО) миллиомметров является полностью метрологически значимым; ПО записывается в энергонезависимую память на предприятии-изготовителе, изменение ПО в процессе эксплуатации не предусмотрено. Функции ПО:

1)    информирование о процессе установления измерительного тока, скорости и направлении изменения измеряемого сопротивления;

2)    информирование о перегреве обмотки измерительным током;

3)    хранение результатов измерений в энергонезависимой памяти миллиомметра (архив) и передача их в компьютер через интерфейс USB;

4)    автоматическое вычисление отклонения электрического сопротивления обмоток разных фаз трансформатора друг относительно друга;

5)    пересчет измеренных значений сопротивления линейных обмоток, соединенных по схемам «треугольник» или «звезда», в значения сопротивления фазных обмоток;

6)    обеспечение ввода в миллиомметр значений температуры верхних слоев масла трансформатора, измеренной внешним термометром;

7)    приведение электрического сопротивления обмоток трансформатора, измеренного при известной температуре верхних слоев масла трансформатора, к электрическому сопротивлению при паспортной температуре с учетом материала обмотки;

8)    вычисление относительного отклонения приведенного сопротивления от паспортного значения;

9)    вычисление по измеренному электрическому сопротивлению обмоток трансформатора их температуры.

В таблице 1 приведены идентификационные данные встроенного ПО миллиомметров.

Таблица 1

Метрологические характеристики миллиомметров нормированы с учетом ПО. Изменение ПО через интерфейс связи и интерфейс пользователя невозможно, защита соответствует уровню «высокий» по классификации Р 50.2.077-2014.

Таблица 2

Условия эксплуатации:

-    температура окружающего воздуха, °С    от минус 20 до плюс 40;

-    относительная влажность воздуха, без конденсации влаги, % от 10 до 95.

Показатели надежности:

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

2000.

10.

Знак утверждения типа

наносится на панель миллиомметра методом шелкографии и типографским способом на титульный лист эксплуатационных документов.

В комплект поставки миллиомметра входит оборудование и документация, представленные в таблице 3. Конкретный состав комплекта поставки миллиомметра определяется на основе опросного листа, формируемого при заказе.

Таблица 3

Поверка

осуществляется по документу СКБ 132.00.00.000 МП «Миллиомметры МИКО-8. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в октябре 2014 г.

Катушки электрического сопротивления 2 разряда: Р323, номинальное значение 0,0001 Ом; Р310, номинальные значения 0,001 Ом; 0,01 Ом; Р321, номинальные значения

0,1 Ом; 1 Ом; 10 Ом; Р331, номинальные значения 100 Ом; 1000 Ом; 10000 Ом.

Сведения о методах измерений

Метод измерений приведен в документе СКБ 132.00.00.000 РЭ. Миллиомметр МИКО-8. Руководство по эксплуатации.

Нормативные и технические документы, распространяющиеся на миллиомметры МИКО-8

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

3    ТУ 4221-132-41770454-2012 Измеритель электрического сопротивления миллиомметр МИКО-8. Технические условия.

Рекомендации к применению
