Номер в госреестре | 59509-14 |
Наименование СИ | Анализаторы рентгенофлуоресцентные цифровые промышленные |
Обозначение типа СИ | ПРАМ-1Ц |
Изготовитель | Общество с ограниченной ответственностью ООО «АНАЛИТНАУЧЦЕНТР» (ООО «АНЦ»), г. Москва |
Год регистрации | 2014 |
Срок свидетельства | 16.07.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные цифровые промышленные ПРАМ-1Ц (далее по тексту - анализаторы ПРАМ-1Ц) предназначены для измерения массовой доли химических элементов от алюминия до урана в твердых и порошкообразных материалах (в рудах и технологических продуктах их переработки) в лабораторных и цеховых условиях промышленных предприятий.
Измерение массовых долей элементов на анализаторах ПРАМ-1Ц проводится рентгенофлуоресцентным методом, в основе которого лежит зависимость плотности потока характеристического (вторичного) рентгеновского излучения элементов от их содержаний.
Принцип действия анализаторов ПРАМ-1Ц основан на возбуждении характеристического рентгеновского излучения определяемых элементов с помощью малогабаритной маломощной рентгеновской трубки, работающей в низкоэнергетической области рентгеновского излучения или радионуклидного источника ионизирующего излучения; измерении за заданное время спектра рентгеновского излучения от анализируемого материала; нахождении по измеренному спектру скоростей счета для аналитических линий определяемых элементов и вычислении массовых долей элементов в зависимости от измеренных скоростей счета.
Анализатор ПРАМ-1Ц выполнен по модульному принципу и включает в себя конструктивно законченные блоки.
В состав анализатора ПРАМ-1Ц должны входить:
- датчик ДРФ-Р, в состав которого входят блок возбуждения характеристического рентгеновского излучения с рентгеновской трубкой (РТ) или радионуклидным источником (РИ) и блок регистрации с детектором рентгеновского излучения;
- цифровой спектрометрический блок ЦСБ-1;
- прикладное программное обеспечение (ПО) - программа RFA_DP4.exe версии v 2.1, устанавливаемая на управляющий компьютер типа IBM PC или Notebook.
Датчик ДРФ-Р анализаторов ПРАМ-1Ц выполнен с полным обеспечением защиты обслуживающего персонала от ионизирующего излучения.
Датчик ДРФ-Р включает PIN-детектор, который преобразует регистрируемые кванты вторичного рентгеновского излучения в электрические импульсы различной амплитуды, и плату предусилителя. Электрические импульсы усиливаются на плате предусилителя и поступают по кабелю в блок обработки информации. Питание датчика осуществляется с платы питания, которая расположена в блоке ЦСБ-1.
Датчик ДРФ-Р содержит автосемплер дискового типа для размещения и автоматической подачи в зону облучения последовательно до 16 кювет с пробой, которые предварительно устанавливаются оператором вне зоны облучения в специальные пазы диска датчика.
Цифровой спектрометрический блок ЦСБ-1 переводит импульсы с выхода предусилителя детектора в цифровую форму, осуществляет цифровую обработку сигнала в реальном масштабе времени, определяет амплитуды импульсов (цифровым методом) и накапливает их в виде гистограммы (энергетического спектра) в памяти. Полученный спектр затем переносится для последующей обработки по порту RS 232 в управляющий компьютер.

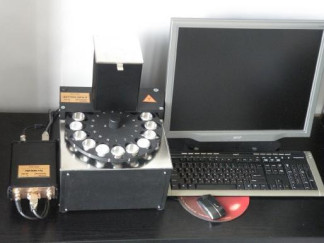

Фото общего вида анализаторов ПРАМ-1Ц приведено на рисунке 1.
Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, на верхнюю крышку корпуса датчика анализатора ПРАМ-1Ц установлена пломба. Пломба зафиксирована на верхнем левом болте, который крепит металлическую крышку датчика. Корпус цифрового спектрометрического блока анализатора ПРАМ-1Ц снаружи также опломбирован.
Оттиски клейм (или наклейки) наносят на лицевую боковую панель корпуса автосемплера датчика ДРФ-Р анализатора ПРАМ-1Ц в левом нижнем углу.
Обработка результатов измерений анализаторов ПРАМ-1Ц производится с помощью специальной прикладной программы - программы RFA_DP4.exe версии v 2.1, устанавливаемой на управляющий компьютер. Программа RFA_DP4.exe устанавливается на компьютер, защищенный паролем и электронным ключом (донглом), исключающими несанкционированный доступ к программному обеспечению анализатора ПРАМ-1Ц.
Идентификационные данные программного обеспечения анализаторов ПРАМ-1Ц
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
RFA DP4.exe | v 2.1 | 20e240dfc590594c C1772d9235ec8c7e | MD5summer |
Уровень защиты программного обеспечения анализаторов ПРАМ-1Ц от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 («С» по МИ 3286-2010).
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик анализаторов ПРАМ-1Ц.
Наименование характеристики | Значение характеристики |
1 | 2 |
Диапазон измерений массовой доли элементов, % | от 0,1 до 70,0 |
Предел допускаемого СКО случайной составляющей основной относительной погрешности измерений массовой доли элементов, % | 1,0 |
Пределы допускаемой основной относительной погрешности измерений массовых долей элементов, %, в поддиапазоне измерений: - от 0,1 до 10,0 % включ. - св. 10,0 « 50,0 % « - « 50,0 « 70,0 % « | ± 20 ± 15 ± 5,0 |
Пределы допускаемой дополнительной относительной погрешности измерений массовой доли элементов, вызванной изменением температуры на каждые 10 0С, % | ± 2,0 |
Порог обнаружения элементов, %, не более | 0,01 |
Количество одновременно определяемых элементов, не менее | 10 |
Производительность, элементоопределений в час, не менее | 40 |
Средняя наработка на отказ, ч, не менее | 5000 |
Средний срок службы, лет, не менее | 8 |
Параметры электрического питания: - напряжение сетевого питания, В - частота питающей сети, Гц | 220 ± Ю% 50±1 |
Г абаритные размеры, мм, не более - датчика (ДРФ-Р) - цифрового спектрометрического блока (ЦСБ-1) | 350x310x350 200х120х80 |
Масса, кг, не более - датчика (ДРФ-Р) - цифрового спектрометрического блока (ЦСБ-1) | 12 2,5 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более, при 30 0С и более низких температурах (без конденсации влаги) - атмосферное давление, кПа | от 5 до 40 75 от 84,0 до 106,7 |
Знак утверждения типа наносится на лицевую переднюю панель корпуса датчика ДРФ-Р анализатора ПРАМ-1Ц (рядом с логотипом изготовителя) в виде наклейки и титульные листы эксплуатационной документации («Руководство по эксплуатации», «Паспорт») типографским способом.
Наименование изделия | Обозначение | Кол- во | Примечание |
Анализатор ПРАМ-1Ц в составе: - датчик ДРФ-Р: • с блоком возбуждения РТ • с блоком возбуждения РИ | АНСБ.415322.001 АНСБ.809314.001 | 1 1 | Комплектуется блоком возбуждения РТ или РИ по требованию Заказчика |
- цифровой спектрометрический блок ЦСБ-1 - прикладная программа ПО (на CD диске) с электронным ключом и «Руководством пользователя» | АНСБ.411619.001 RFA DP4.exe версия v.2.1 АНСБ.415312.001 ПО | 1 1 1 | |
Управляющий компьютер * | - | 1 | |
Закрытый радионуклидный источник: ** - кадмий-109 типа РК 109 РГ 2.5 -плутоний-238 типа ИРИПЛ-3 или (ХРи8.07) - америций -241 типа ИГИА-1-5 - железо-55 РЖ 55.Р09 А.К | ТУ 301-02-271-1-89 ТУ 95 948-82 (ТУ 017 0017-86) ТУ 95 1101-83 ТУ 95.1722-88 | 1 1 1 1 | Тип источника выбирается с учетом поставленной задачи |
Комплект инструментов и принадлежностей: - спецключ для ДРФ-Р с блоком возбуждения РИ - спецключ (интерлок) для ДРФ-Р с блоком возбуждения РТ | АНСБ.094.030 АНСБ.809.011 | 1 1 | |
Комплект эксплуатационной документации согласно ведомости: - «Руководство по эксплуатации» - «Паспорт» - «Инструкция по зарядке» *** - схема соединений электрическая | АНСБ.415312.001 РЭ АНСБ.415312.001 ПС АНСБ.415312.001 ИЗ АНСБ.415312.001 Э4 | 1 1 1 1 | |
Методика поверки | МП 53-223-2014 | 1 | |
* Управляющий компьютер может приобретаться Заказчиком самостоятельно, конфигурация и тип исполнения согласовывается с поставщиком анализатора ПРАМ-1Ц. ** Радионуклидные источники не входят в комплект поставки, приобретаются по отдельному заказу. *** Включается в комплект поставки для датчика ДРФ-Р с блоком возбуждения РИ. |
осуществляется по документу МП 53-223-2014 «ГСИ. Анализаторы рентгенофлуоресцентные цифровые промышленные ПРАМ-1Ц. Методика поверки», утвержденному ФГУП «УНИИМ» 11 ноября 2014 г.
Основные средства поверки:
- стандартные образцы (СО) массовой доли элемента в твердой основе - ГСО 10020-2011 (Ti), ГСО 10017-2011 (Co), ГСО 10018-2011 (Pb) с массовой долей элементов 1,0 %, границы относительной погрешности ± 5 %;
- фоновый образец на основе борной кислоты - ГСО 10022-2011, аттестованное значение 99,90 %, границы относительной погрешности ± 0,1 %;
- СО состава латуни оловянно-свинцовой (комплект М171) - ГСО 6319-92^6323-92, образцы с индексами 1711, 1713, абсолютная погрешность аттестованных значений массовых долей элементов от 0,006 % до 0,7 %;
- СО состава феррованадия - ГСО 51-92П, абсолютная погрешность аттестованных значений массовых долей элементов от 0,006 % до 0,1 %;
- другие СО состава утвержденного типа, соответствующие области применения анализатора ПРАМ-1Ц.
Методики измерений изложены в «Руководстве по эксплуатации», «Руководстве пользователя ПО».
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным цифровым промышленным ПРАМ-1Ц
ТУ 4215-001-93281931-2014 «Анализаторы рентгенофлуоресцентные цифровые промышленные ПРАМ-1Ц. Технические условия» (АНСБ.415312.001 ТУ).
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации продукции других видов, а также иных объектов установленным.
Зарегистрировано поверок | 16 |
Поверителей | 1 |
Актуальность данных | 26.09.2024 |
