| Номер в госреестре | 59535-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФМ-110, ТФМ-220 |
| Изготовитель | ООО "НПО "Тульский электрощит" (ТЭЩ), г.Кимовск |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФМ-110, ТФМ-220 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальные напряжения 110 и 220 кВ.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

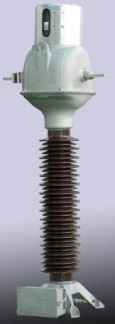

Трансформаторы содержат первичную и вторичные обмотки, охватывающие магнитопровод. Трансформаторы имеют т.н. рымовидную конструкцию с сердечником в верхней части трансформатора.
Первичная обмотка трансформаторов состоит из блоков переключения первичной обмотки и токоведущей шины. При изменении положения клеммы первичной обмотки изменяется путь протекания тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации соответствует положение первичных клемм, при котором ток от вывода Л1 до Л2 будет протекать через все токоведущие части последовательно, максимальному - при котором ток будет протекать через токоведущие части параллельно.
Блок вторичных обмоток закреплен на стойке, крепящейся к основанию трансформатора. Внутри стойки пропущены провода вторичных обмоток. Первичная и вторичные обмотки помещены в резервуар, который закреплен на фарфоровой покрышке, установленной на основании трансформатора. Внутренняя изоляция - бумажно-масляная. Для компенсации термического расширения масла в трансформаторах предусмотрена металлическая мембрана. На колпаке мембраны расположен указатель уровня масла. На основании трансформаторов установлен клапан для наполнения и опорожнения масла.
На основании трансформаторов установлена коробка выводов вторичных обмоток, закрываемая пломбируемой крышкой.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.
Трансформаторы изготавливаются в ряде типоисполнений. Код условного обозначения типоисполнения и его расшифровка приведены на рис. 1.
Климатическое исполнение и категория размещения
Номинальный вторичный ток в амперах
Номинальный первичный ток в амперах
Классы точности обмоток
Степень загрязнения по условиям работы изолятора
Номинальное напряжение, кВ
Масляный
С фарфоровой покрышкой
Трансформатор тока
Рис. 1
е
ТФМ-220
Таблица 1 - Метрологические и технические характеристики трансформаторов тока ТФМ-110,
| Характеристика | Значение для модификаций | |
| ТФМ-110 | ТФМ-220 | |
| Номинальное напряжение, кВ | 110 | 220 |
| Наибольшее рабочее напряжение, кВ | 126 | 252 |
| Номинальный первичный ток, А | От 25 до 5000 | |
| Номинальный вторичный ток, А | 1 и/или 5 | |
| Число вторичных обмоток, шт. | От 1 до 8 | |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А | Обмотки для измерений и учета: 5; 10; 20; 30 Обмотки для защиты: 20; 30; 40; 50; 75 | |
| Класс точности вторичных обмоток для измерений и учета | 0,2; 0,2S; 0,5; 0,5S; 1 | |
| Класс точности вторичных обмоток для защиты | 5Р;10Р | |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 5; 10 | |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 20; 30 | |
| Номинальная частота напряжения сети, Гц | 50 | |
| Г абаритные размеры, мм, (высота х длинахширина) | 2375x1040x580 | 3750x1175x700 |
| Масса, кг | 650 | 1050 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных прибора и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 2 - Комплектность
| Наименование | Количество |
| Трансформатор тока | 1 шт. |
| Комплект ЗИП | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТФМ-110, ТФМ-220
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. ТУ 3414-001-16873405-2014 Трансформаторы тока на номинальное напряжение от 110 до 220 кВ. Технические условия.
- «учет количества энергоресурсов».
