| Номер в госреестре | 59549-14 |
| Наименование СИ | Дефектоскопы стальных канатов магнитные |
| Обозначение типа СИ | ДСКМ-МД6 |
| Изготовитель | ООО НПП "МагнетикДон", г. Новочеркасск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы стальных канатов магнитные ДСКМ-МД6 (далее дефектоскопы или ДСКМ-МД6) предназначены для измерений длины и потери сечения стальных канатов из ферромагнитной проволоки при их дефектоскопическом обследовании.
В основу принципа действия прибора положены методы магнитной дефектоскопии. Магнитный датчик МД6 дефектоскопа снабжен магниточувствительными элементами, фиксирующими изменение топологии магнитных полей рассеяния в месте дефектов -обрывов проволок и изменение величины основного магнитного потока, возникающее при изменении сечения каната. Текущая длина каната определяется с помощью датчика длины, перемещающегося по канату.
Регистрирующее и обрабатывающее устройство реализовано в виде микропроцессорного блока, выполняющего следующие функции:
- регистрация и запись сигналов магниточувствительных элементов в энергонезависимую память;
- идентификация дефектов и запись их месторасположения на канате в протокол испытаний;
- просмотр протокола испытаний на встроенном дисплее;
- передача данных в ПЭВМ.

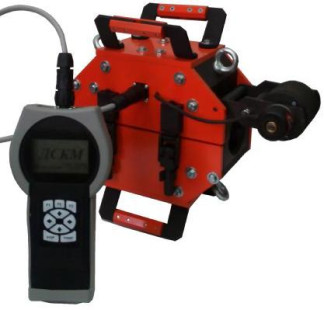

Внешний вид дефектоскопов стальных канатов магнитных ДСКМ-МД6 представлен на рисунке 1.
Для ограничения доступа к магнитному датчику и микропроцессорному блоку предусмотрена пломбировка корпуса магнитного датчика и микропроцессорного блока. Место нанесения пломб схематично обозначено на рисунке 2.
| f— | —\ | ||
| 9 9 | 9 9 | ||
| .т.. | я. | ||
п.
У1
и;
| Н.в НУ | ||
| к— | — |
щ_Ы
| ^— | в е | в е | —Ч |
| ■ЦТ "tВТ | ||
| в £3 ^ | ||
| к— | -J |
Программное обеспечение (ПО)
Программное обеспечение (ПО) DSKM - это внешнее программное обеспечение, устанавливаемое на ПЭВМ, и предназначеное для сбора, обработки и визуализации результатов измерений прибора.
ПО DSKM позволяет реализовать следующие функции:
- пересылка и запись дефектограмм, хранящихся в памяти прибора в память
ПЭВМ;
- просмотр дефектограмм на экране ПЭВМ;
- математическая обработка дефектограмм при помощи ПЭВМ;
- составление протокола испытаний;
- вывод дефектограмм и протокола испытаний на печать;
- просмотр на экране компьютера и печать дефектограмм, ранее записанных на устройства хранения информации.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационн ый номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DSKM | v 13 | 50c7b61562d0def7dee92e 1d309eeea0 | MD5 |
Уровень защиты ПО соответствует уровню «С» по МИ 3286-2010. Алгоритмы взаимодействия, обработки и хранения данных достаточно защищены от преднамеренных и не преднамеренных изменений при помощи специальных средств защиты.
Метрологические и технические характеристики дефектоскопов стальных канатов магнитных ДСКМ-МД6 представлены в таблице 2.
Таблица 2.
| № п/п | Наименование параметра | Значение |
| 1 | Диаметр контролируемого каната, мм | от 40 до 62 |
| 2 | Диапазон измерений потери сечения, % | от 0 до 30 |
| 3 | Пределы допускаемой абсолютной погрешности измерения потери сечения, % | ±3 |
| 4 | Диапазон изменений длины исследуемого каната, м | от 2 до 20000 |
| 5 | Пределы допускаемой относительной погрешности измерения длины каната, % | ±0,5 |
| 6 | Количество записей, хранящихся в энергонезависимой памяти, не более | 20 |
| 7 | Чувствительность определения локальных дефектов, % | ±1 |
| 8 | Источники электропитания (элементы типа 316 (АА)), шт. | 4 |
| 9 | Напряжение питания, В | от 4,5 до 6 |
| 10 | Потребляемый ток, не более, мА | 100 |
| 11 | Г абаритные размеры: | |
| магнитного датчика МД6 (д^ш^в), не более, мм | 360х350х180 | |
| микропроцессорного блока (дхш*в), не более, мм | 300х150х70 | |
| 12 | Масса: | |
| магнитного датчика МД6, не более, кг | 40 | |
| микропроцессорного блока, не более, кг | 1 | |
| 13 | Условия эксплуатации: | |
| температура воздуха, °С | от минус 10 до плюс 40 | |
| относительная влажность, не более, % | 90 |
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации методом печати и на корпус микропроцессорного блока методом закрепления стикера.
Комплектность дефектоскопов стальных канатов магнитных ДСКМ-МД6 представлена в таблице 3.
Таблица 3.
| Обозначение | Наименование | Кол-во | Примечание |
| МАДВ 41117 006 | Микропроцессорный блок регистрации дефектов | 1 шт | |
| МАДВ 41117 006 | Магнитный датчик | 1 шт | |
| МАДВ.685621.006 | Соединительный кабель | 2 шт | |
| МАДВ.467239.006 | Преобразователь интерфейсов | 1 шт | |
| - | CD-диск с программным обеспечением DSKM | 1 шт |
| МАДВ.400764.006 ПС | Дефектоскоп стальных канатов магнитный ДСКМ-МД6. Паспорт | 1 шт | |
| МАДВ.400764.006 РЭ | Дефектоскоп стальных канатов магнитный ДСКМ-МД6. Руководство по эксплуатации, раздел 4 «Методика поверки», утвержденному ФБУ «Ростовский ЦМ» 03.07.2014 г. | 1 шт |
осуществляется в соответствии с разделом 4 «Методика поверки» МАДВ.400764.006 РЭ «Дефектоскоп стальных канатов магнитный ДСКМ-МД6. Руководство по эксплуатации», утвержденным ФБУ «Ростовский ЦСМ» 03.07.2014 г.
Основные средства поверки:
- Имитатор потери сечения стальных канатов ИК-МДК (Госреестр № 24994-03);
- Рулетка измерительная металлическая Р20У3К (Госреестр № 26278-04).
приведены в п.п. 3.2. «Использование прибора» МАДВ.400764.006 РЭ «Дефектоскоп стальных канатов магнитный ДСКМ-МД6. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дефектоскопам стальных канатов магнитных ДСКМ-МД6
- МАДВ.400764.006 РЭ «Дефектоскоп стальных канатов магнитный ДСКМ-МД6. Руководство по эксплуатации».
- МАДВ.400764.006 ПС «Дефектоскоп стальных канатов магнитный ДСКМ-МД6. Паспорт».
Применяются вне сферы государственного регулирования обеспечения единства измерений.
