Система измерений количества и показателей качества нефти СИКН № 569 ОАО "Славнефть-Мегионнефтегаз", 59551-14

Назначение

Система измерений количества и показателей качества нефти СИКН № 569 ОАО «Славнефть-Мегионнефтегаз» (далее СИКН) предназначена для измерения массы нефти при осуществлении коммерческого учета.

Описание

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей расхода жидкости турбинных SMITH METER модели MVTM. Сигналы с преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

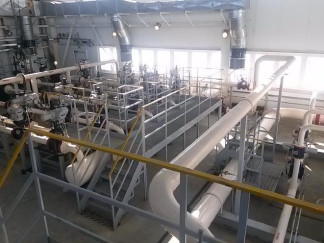

Конструктивно СИКН представляет собой функционально объединенные блоки СИКН. В состав СИКН входит:

1)    Блок измерительных линий (БИЛ), в состав которого входит пять измерительных линий (ИЛ): четыре рабочие и одна резервная. БИЛ предназначен для непрерывного измерения объема нефти проходящего через СИКН. На каждой ИЛ установлены:

-    преобразователь расхода жидкости турбинный SMITH METER модели MVTM в комплекте со струевыпрямителем, регистрационный номер в Федеральном информационном фонде 16128-10;

-    преобразователь температуры измерительный 644E (Pt100), регистрационный номер в Федеральном информационном фонде 14683-09;

-    преобразователь избыточного давления измерительный 3051 TG, регистрационный номер в Федеральном информационном фонде 14061-10.

2)    Блок измерений контроля качества нефти (БИК), предназначен для измерения показателей качества нефти, в состав БИК входит:

-    два влагомера нефти поточных УДВН-1пм, регистрационный номер в Федеральном информационном фонде 14557-10; (рабочий и резервный);

-    два преобразователя плотности жидкости измерительных 7835В, регистрационный номер в Федеральном информационном фонде 15644-06; (рабочий и резервный);

-    преобразователь температуры измерительный 644E (Pt100), регистрационный номер в Федеральном информационном фонде 14683-09;

-    преобразователь избыточного давления измерительный 3051 TG, регистрационный номер в Федеральном информационном фонде 14061-10.

3)    Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В составе СОИ:

-    измерительно-вычислительный комплекс ИМЦ-03 регистрационный номер в Федеральном информационном фонде 19240-11;

-    автоматизированное рабочее место (АРМ) оператора, оборудованное персональным компьютером и средствами отображения и печати.

СОИ и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    измерение объема нефти;

-    измерение температуры и давления;

-    измерение объемной доли воды в нефти;

-    измерение плотности нефти;

-    приведение текущего значения объема нефти к стандартным условиям;

-    вычисление средневзвешенного значения плотности нефти при условиях измерения объема за отчетный период и приведение к стандартным условиям согласно;

-    вычисление средневзвешенных значений температуры и давления для каждой измерительной линии и для СИКН в целом за отчетный период;

-    вычисление средневзвешенных значений объемной доли воды в целом за отчетный

период;

-    вычисление массы нефти;

-    контроль метрологических характеристик рабочих преобразователей расхода по установке поверочной трубопоршневой;

-    поверка преобразователей расхода без нарушения процесса измерения количества и показателей качества нефти;

-    индикация и регистрация результатов измерений;

-    формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода;

-    автоматический контроль, индикация, сигнализация и регистрация выходных значений параметров нефти за установленные пределы;

-    защита от несанкционированного доступа констант СОИ, участвующим в вычислении массы нефти, результатом поверки и КМХ ПР

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Программное обеспечение

Программное обеспечение СИКН представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03» и ПО автоматизированного рабочего места оператора (АРМ) «Вектор»

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний».

Технические характеристики

Диапазон измерений:

-    расхода нефти, м3/ч

от 128 до 2000 от 0,3 до 5,1 от + 5 до + 50 от 830 до 950 до 0,5

±0,25 ± 0,35 ± 0,5

± 0,2 ±0,30 0,05

от + 15 до + 25 от + 8 до + 37 от + 20 до + 25 непрерывный 50 ± 1 380±38 220±22

-    давления, МПа

-    температуры, °С

0    3

-    плотности нефти (при температуре 20 C ), кг/м

-    объемной доли воды в нефти, % (верхний предел)

Погрешности измерений:

Предел допускаемой относительной погрешности:

-    массы брутто нефти, %

-    массы нетто нефти, %

Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения:

-    температуры, оС

-    плотности, кг/м3

-    объемной доли воды в нефти, %

Условия эксплуатации:

Температура окружающего воздуха:

-    БИЛ, оС

-    БИК, оС

-    для ИВК и АРМ оператора верхнего уровня, оС Режим работы

Напряжение питания переменного тока с частотой, Гц

3-х фазное, В Однофазное, В

Знак утверждения типа

наносится на титульный лист эксплуатационной документации (паспорта, инструкции по эксплуатации) типографским способом.

Комплектность

Комплектность СИКН представлена в таблице 2. Таблица 2

Поверка

осуществляется по методике поверки МП 59551-14 «Инструкция ГСИ. Система измерений количества и показателей качества нефти СИКН № 569 ОАО «Славнефть - Мегионнефтегаз». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тюменский ЦСМ» 22 мая 2014 г.

В перечень основного поверочного оборудования входят средства измерений, приведенные в таблице 3.

Таблица 3

Средства поверки для средств измерений, входящих в состав СИКН указаны в документах на поверку данных средств измерений.

Сведения о методах измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества (СИКН) № 569 ОАО «Славнефть-Мегионнефтегаз», аттестована ФБУ «Тюменский ЦСМ» (Свидетельство № 640/01.00248-2008/2012 от 28.11.2012 г.)

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН № 569 ОАО «Славнефть -Мегионнефтегаз»

1.    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;

2.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Лист № 5 Всего листов 5

3. Рекомендация по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти утверждённая приказом Минпромэнерго России № 69 от 31.03.2005 г.

Рекомендации к применению

осуществление торговли.
