Весы автомобильные Штрих МВА, 59553-14

Назначение

Весы автомобильные Штрих МВА (далее - весы) предназначены для статического измерения массы автомобилей и автопоездов.

Описание

Весы состоят из грузоприемного устройства (далее - ГПУ), включающего от одной до

4-х грузоприемных платформ со встроенными весоизмерительными тензорезисторными датчиками (далее - датчики), и весового терминала (далее - терминал).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести груза, находящегося на ГПУ, в электрический сигнал, пропорциональный массе груза. Далее этот сигнал передается по кабелю на терминал, где преобразуется в цифровой код и обрабатывается. Измеренное значение массы отображается на дисплее терминала и/или выводится на внешнее электронное устройство (табло индикации, компьютер, принтер).

В качестве терминала в весах используется весовой индикатор VT 300, изготавливаемый фирмой "Vishay Transducers", Израиль.

В весах применяются датчики следующих типов:

-    "Column", модель "BM14G" (фирма "Zhonghang Иейгошс Measuring Instruments Co. Ltd." (ZEMIC), КНР, Государственный реестр средств измерений РФ № 55371-13;

-    "QS" и "ZS", моделей "QS" и "ZSF" соответственно (фирма "Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd."), КНР, Государственный реестр средств измерений РФ № 57673-14 и № 57674-14.

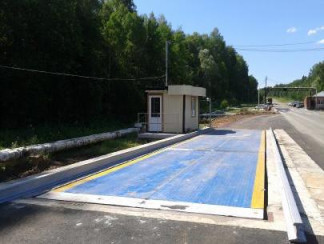

Общий вид весов представлен на рисунке 1.

Весы выпускаются пяти модификаций, отличающихся интервалами взвешивания и значениями нормируемых метрологических характеристик (обозначение 30-10, 40-20, 60-20, 80-50 и 100-50).

В весах предусмотрены следующие устройства:

-    устройство первоначальной установки нуля в диапазоне ±10 % Max;

-    устройство слежения за нулем в диапазоне ±2 % Max;

-    устройство выборки массы тары в диапазоне от 0 до 50% Max.

Весы поставляются с интерфейсом RS-232 / RS-485 для связи с персональным компьютером.

На ГПУ весов и на терминале прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    значение Max;

-    значение Min;

-    значение е и d;

-    знак утверждения типа средства измерений;

-    значение идентификатора программного обеспечения;

-    год изготовления.

Общий вид и место пломбирования терминала весов показаны на рисунке 2.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Идентификация и защита метрологически значимой части ПО осуществляется с помощью последовательно отображаемых на дисплее терминала при включении весов идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы), а также пломбирования терминала.

Сведения об идентификационных данных ПО приведены в таблице 1.

Таблица 1

Цифровой идентификатор (контрольная сумма) и пломбирование терминала в достаточной мере защищают метрологически значимую часть ПО от преднамеренных и непреднамеренных изменений и соответствуют уровню "высокий" по Р 50.2.077-2014.

Технические характеристики

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d) и пределы допускаемой погрешности при поверке в

соответствующих интервалах взвешивания, в зависимости от модификации, приведены в таблице 2.

Таблица 2_

-    пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.

-    число поверочных интервалов, n.................................................................от 1600 до 3000

-    класс точности по ГОСТ OIML R 76-1-2011...................................................средний (III)

-    диапазон выборки массы тары, т..............................................................от 0 до 50% Max

-    температурный диапазон, оС:

-    для грузоприемного устройства:

-    с датчиками типа "Column".............................................................от минус 30 до плюс 40

-    с датчиками типа "QS" и "ZS"...................................................от минус 10 до плюс 40

-    для весового терминала..................................................................от плюс 10 до плюс 40

-    электрическое питание весов от сети переменного тока:

+ 22

-    напряжением, В..................................................................................................... 220- 33

-    частотой, Гц..............................................................................................................50 ±1

-    значения габаритных размеров грузоприемного устройства, количество грузоприемных платформ, количество датчиков и масса грузоприемного устройства, в зависимости от максимальной нагрузки (Max), представлены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную к ГПУ весов и терминалу.

Комплектность

Весы..........................................

1 ком-1 экз.

плект

Руководство по эксплуатации Поверка

осуществляется по Приложению ДА (Методика поверки весов) ГОСТ OIML R 76-1-2011 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

Основное поверочное средство - гири, соответствующие классу точности М1, М1-2, М2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Методы измерений приведены в разделе 10 документа "Весы автомобильные Штрих МВА. Руководство по эксплуатации".

Нормативные документы, устанавливающие требования к весам автомобильным Штрих МВА

ГОСТ OIML R 76-1-2011 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
