Государственный реестр средств измерений

Весы электронные для статического взвешивания СКЕЙЛ, 59555-14

59555-14
Весы электронные для статического взвешивания «СКЕЙЛ» (далее весы) предназначены для определения массы различных грузов.
Документы
Карточка СИ
Номер в госреестре 59555-14
Наименование СИ Весы электронные для статического взвешивания
Обозначение типа СИ СКЕЙЛ
Изготовитель ООО "Компания Скейл", г.Москва
Год регистрации 2014
Срок свидетельства 24.12.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Весы электронные для статического взвешивания «СКЕЙЛ» (далее весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприёмного устройства и весоизмерительного прибора, соединённых между собой кабелем. Грузоприемное устройство может быть выполнено в виде платформы П-образной формы или двух балок.

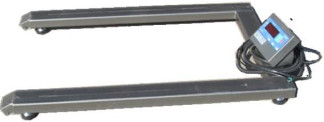

Общий вид весов представлен на рисунке 1.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал с датчиков поступает в весоизмерительный прибор, преобразовывается, обрабатывается, и затем результаты взвешивания отображаются на дисплее.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    устройство уравновешивания тары (Т.2.7.4.1).

Весы снабжены следующей функцией:

-    сигнализация о перегрузке весов.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети через адаптер сетевого питания или от батарей.

Для подключения внешних устройств (компьютер, принтер и т.п.) весы снабжены интерфейсами: RS 232С, RS-485, RS-422C.

В весах используются весоизмерительные тензорезисторные датчики BSA и BSS фирмы CAS, Р.Корея (Госреестр № 51261-12); SQC фирмы Ningbo BENUI Electric Co., Ltd, Китай, а также весоизмерительные приборы CI, BI, NT и PDI фирмы CAS, Р.Корея (Г осреестр № 50968-12); индикатор СКИ-12 фирмы ООО «Компания Скейл» (Госреестр № 58661-14). Модификации весов обозначаются следующим образом:

СКЕЙЛ Х1Х2Х3Х4

где Х1 - наибольший предел взвешивания

Х2 - тип грузоприемной платформы; СКУ- платформа П-образной формы, СКБ-низкопрофильная платформа виде двух балок.

Х3 - материал грузоприемной платформы; (Н)-нержавеющая сталь, (П)- конструкционная сталь с покрытием из порошковой эмали.

Х4 - габаритные размеры; длина х ширина, мм.

На маркировочной табличке весов указывают:

-    обозначение модели весов;

-    класс точности (III);

-    значения Max, Min, e;

-    торговую марку изготовителя или его полное наименование;

-    торговую марку или полное наименование представителя изготовителя для импортируемых весов;

-    серийный номер;

-    знак утверждения типа.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Индикатор CAS CI-5200A

Индикатор CAS CI-2400BS

Индикатор CAS CI-2001A

Индикатор CAS CI-200A

Место нанесения знака поверки в виде наклейки Знак поверки в виде наклейки наносится на корпус индикатора.

Индикатор CAS CI-1560A

Индикатор CAS NT-200A

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации используется переключатель юстировки, пломбируемый с помощью разрушаемой наклейки.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст-

вии с МИ 3286-2010 - «А». Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

СКИ

-

V-1.XX

-

-

CI-5000 series firmware

-

Для CI-5010A, CI-5200A: 1.0010, 1.0020, 1.0030

-

-

CI-6000 series firmware

-

Для CI-6000A: 1.01, 1.02, 1.03

-

-

CI-200 series firmware

-

Для CI-200A, CI-201A, CI-200S/SC, CI-201S/SC: 1.20, 1.21, 1.22

-

-

CI-1560 firmware

-

1.00, 1.01, 1.02

-

-

CI-2001AC

firmware

-

1.00, 1.01, 1.02

-

-

BI series firmware

-

Для BI-100R, BI-100RB 1.01, 1.02, 1.03

-

-

NT series firmware

-

Для NT-200A, NT-200S, NT-201A, NT-201S 203, 204, 205

-

-

PDI firmware

-

2.18, 2.19, 2.20

-

-

* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

Наименование

характеристики

Модификация весов

Значение

характеристики

Класс точности по ГОСТ OIML R 76-12011

для всех модификаций

III

Максимальная нагрузка, Max, т

СКЕИЛ-0,5СКБ; СКЕИЛ-0,5СКУ

0,5

СКЕИЛ-1СКБ; СКЕЙЛ-1СКУ

1

СКЕЙЛ-2СКБ; СКЕЙЛ-2СКУ

2

СКЕЙЛ-3СКУ

3

Минимальная нагрузка, Min, кг

СКЕЙЛ-0,5СКБ; СКЕЙЛ-0,5СКУ

4

СКЕЙЛ-1СКБ; СКЕЙЛ-1СКУ

10

СКЕЙЛ-2СКБ; СКЕЙЛ-2СКУ

20

Поверочный интервал

е, и

действительная цена деления, d,

СКЕЙЛ-0,5СКБ; СКЕЙЛ-0,5СКУ

0,2

СКЕЙЛ-1СКБ; СКЕЙЛ-1СКУ

0,5

СКЕЙЛ-2СКБ; СКЕЙЛ-2СКУ

1

Пределы допускаемой грешности при первич: поверке*

0<да<500е

Для всех модификаций

±0,5е

500е<да< 2000е

±1е

2000е<да< 10000е

±1,5е

Диапазон уравновешивания тары

Для всех модификаций

100% Max

Диапазон температуры грузоприемной платформы(п. 3.9.2.2 ГОСТ OIML R 76-12011), °С

для модификаций с датчиками:

-    BSA фирмы CAS, Р.Корея

-    BSS фирмы CAS, Р.Корея

-    SQC фирмы Ningbo BENUI Electric Co., Ltd, Китай

от -10 до +40 от -40 до +50 от -30 до +70

Диапазон температуры весоизмерительного прибора (п. 3.9.2.2 ГОСТ OIML R 76-12011), °С

Для всех модификаций

от -10 до +40

Параметры сетевого питания:

-    напряжение, В

-    частота, Гц

Для всех модификаций

220 -2323 50 ± 1

Г абаритные размеры весов, м

длина х ширина х высота, м

СКЕИЛ-0,5СКБ; СКЕИЛ-1СКБ; СКЕИЛ-2СКБ

0,1х1,2х0,07

СКЕИЛ-0,5СКУ; СКЕИЛ-1СКУ; СКЕИЛ-2СКУ СКЕЙЛ-3СКУ

0,8х1,2х0,07

Масса, кг, не более

СКЕИЛ-0,5СКБ; СКЕИЛ-1СКБ; СКЕИЛ-2СКБ

30

СКЕИЛ-0,5СКУ; СКЕИЛ-1СКУ; СКЕИЛ-2СКУ;

скеИл-зску

35

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность

1.    Весы....................................................................................................1 шт.

2.    Руководство по эксплуатации.....................................................................1 шт.

Примечание: адаптер сетевой и (или) элементы питания продаются отдельно.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности М1, М2 по ГОСТ OIML R 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 2.

Измерение массы на весах проводится согласно разделу 5 «Установка и работа с весами» документов «Весы электронные для статического взвешивания «СКЕЙЛ». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным для статического взвешивания «СКЕЙЛ»

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-001-7710343855-04 «Весы электронные для статического взвешивания типа «СКЕЙЛ».

Рекомендации к применению

- осуществление торговли.
