| Номер в госреестре | 59556-14 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | SQC |
| Изготовитель | "Ningbo BENUI Electric Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

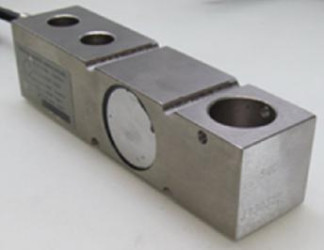

Датчики весоизмерительные тензорезисторные SQC (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему, и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков - сдвиг. Датчики изготавливаются из никелированной стали.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося соответственно нагрузке.
Модификации и исполнения датчиков отличаются максимальной нагрузкой, габаритными размерами и массой.
Обозначение модификаций весоизмерительных датчиков SQC имеет вид SQC-X1, где:
Х1 - обозначение максимальной нагрузки в тоннах.
На маркировочной табличке датчиков указывают:
- торговую марку производителя;
- модель весоизмерительного датчика;
- серийный номер;
- максимальную нагрузку Emax.
Таблица 1 - Метрологические и технические характеристики датчиков весоизмерительных тензоре-зисторных SQC
| Модель | SQC-0,1 | SQC-0,2 | SQC-0,5 | SQC-1 | SQC-2 | SQC-3 | SQC-5 |
| Максимальная нагрузка (E™ax), т | 0,1 | 0,2 | 0,5 | 1 | 2 | 3 | 5 |
| Класс точности по ГОСТ Р 8.726-2010 | С3 | ||||||
| Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | ||||||
| Минимальная статическая нагрузка, (Emin), т | 0 | ||||||
| Значение поверочного интервала, V, кг | Emax/nmax | ||||||
| Минимальный поверочный интервал, Vmin | Emax/6000 | ||||||
| Номинальный относительный выходной сигнал при Етах, мВ/В | 2,0 | ||||||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | ||||||
| Предел допустимой нагрузки (ElimX % от Emax | 150 | ||||||
| Обозначение по влажности | CH | ||||||
| Напряжение питания, В | 8 ... 12 | ||||||
| Входное сопротивление, Ом | 385±5 | ||||||
| Выходное сопротивление, Ом | 351±2 | ||||||
| Предельные значения температуры, °С | -10 ... +40 | ||||||
| Г абаритные размеры, мм | 130x31,8x33,8 | 171,5x38,1x4 1 | |||||
| Масса, не более, кг | 0,9 | 1,8 | |||||
Таблица 2
| Нагрузка | Пределы допускаемой погрешности (mpe) |
| От 0 до 500V вкл. | ±0,35v |
| св. 500v до 2000v вкл. | ±0,70v |
| св. 2000v | ±1,05v |
Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
1. Датчик............................................
2. Эксплуатационная документация
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Паспорт «Датчики весоизмерительные тензорезисторные SQC».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным SQC
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
В составе весов, весоизмерительных устройств и дозаторов весовых:
- осуществление торговли.
