| Номер в госреестре | 59557-14 |
| Наименование СИ | Весы платформенные для статического взвешивания |
| Обозначение типа СИ | СКЕЙЛ |
| Изготовитель | ООО "Компания Скейл", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы платформенные для статического взвешивания «СКЕЙЛ» (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы состоят из грузоприёмного устройства и весоизмерительного прибора, соединённых между собой кабелем.

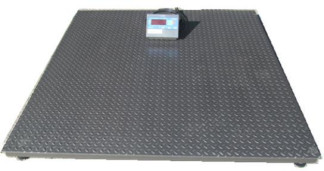

Общий вид весов представлен на рисунке 1.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал с датчиков поступает в весоизмерительный прибор, преобразовывается, обрабатывается, и затем результаты взвешивания отображаются на дисплее.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство уравновешивания тары (Т.2.7.4.1).
Весы снабжены следующей функцией:
- сигнализация о перегрузке весов.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания или от батарей.
Для подключения внешних устройств (компьютер, принтер и т.п.) весы снабжены интерфейсами: RS 232С, RS-485, RS-422C.
В весах используются весоизмерительные тензорезисторные датчики BSA и BSS фирмы CAS, Р.Корея (Госреестр № 51261-12); датчики весоизмерительные SQC фирмы Ningbo BE-NUI Electric Co., Ltd, Китай, а также весоизмерительные приборы CI, BI, NT и PDI фирмы CAS, Р.Корея (Госреестр № 50968-12); индикатор СКИ-12 фирмы ООО «Компания Скейл»
(Госреестр № 58661-14).
Модификации весов обозначаются следующим образом:
СКЕЙЛ Х1Х2Х3Х4
где Х1 - наибольший предел взвешивания
Х2 - тип грузоприемной платформы; СКП - платформа прямоугольной формы, СКТ -
низкопрофильная платформа с пандусами.
Х3 - материал грузоприемной платформы; (Н)-нержавеющая сталь, (П)- конструкционная сталь с покрытием из порошковой эмали.
Х4 - габаритные размеры; длина х ширина, мм.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа.
Схемы пломбировки от несанкционированного доступа приведены на рисунке 2.
Индикатор CAS CI-5200A
Индикатор CAS CI-2400BS
Индикатор CAS CI-2001A
jv "Vi
Т
X *
Индикатор CAS NT-200A
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного прибора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации используется переключатель юстировки, пломбируемый с помощью разрушаемой наклейки.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст
вии с МИ 3286-2010 - «А». Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СКИ | - | V-1.XX | - | - |
| CI-5000 series firmware | - | Для CI-5010A, CI-5200A: 1.0010, 1.0020, 1.0030 | - | - |
| CI-6000 series firmware | - | Для CI-6000A: 1.01, 1.02, 1.03 | - | - |
| CI-200 series firmware | - | Для CI-200A, CI-201A, CI-200S/SC, CI-201S/SC: 1.20, 1.21, 1.22 | - | - |
| CI-1560 firmware | - | 1.00, 1.01, 1.02 | - | - |
| CI-2001AC firmware | - | 1.00, 1.01, 1.02 | - | - |
| BI series firmware | - | Для BI-100R, BI-100RB 1.01, 1.02, 1.03 | - | - |
| NT series firmware | - | Для NT-200A, NT-200S, NT-201A, NT-201S 203, 204, 205 | - | - |
| PDI firmware | - | 2.18, 2.19, 2.20 | - | - |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
| Наименование характеристики | Модификация весов | Значение характеристики |
| Класс точности по ГОСТ OIML R 76-1-2011 | для всех модификаций | III |
| Максимальная нагрузка, Max, т | СКЕИЛ-0,5СКП1010; СКЕИЛ-0,5СКТ. 1010; СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012; СКЕЙЛ-0,5СКП.1015; СКЕЙЛ-0,5СКП.1212; СКЕЙЛ-0,5СКП.1215; СКЕЙЛ-0,5СКП.1515; СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-0,5СКП.1520; СКЕЙЛ-0,5СКП.1820 | 0,5 |
| СКЕЙЛ-1СКП.1010; СКЕЙЛ-1СКТ. 1010; СКЕЙЛ-1СКТ. 1012: СКЕЙЛ-1 СКП.1012; СКЕЙЛ-1 СКП.1015; СКЕЙЛ-1 СКП.1212; СКЕЙЛ-1СКП.1215; СКЕЙЛ-1 СКП.1515; СКЕЙЛ-1СКП.1518; СКЕЙЛ-1 СКП.1520; СКЕЙЛ-1СКП.1820 | 1 |
| Наименование характеристики | Модификация весов | Значение характеристики |
| СКЕИЛ-2 СКТ.1010; СКЕЙЛ-2СКТ.1012; СКЕЙЛ-2 СКП.1012; СКЕЙЛ-2 СКП.1015; СКЕЙЛ-2СКП. 1212; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-2СКП. 1515; СКЕЙЛ-2СКП.1518; СКЕЙЛ-2СКП.1520; СКЕЙЛ-2СКП.1820 | 2 | |
| СКЕЙЛ-3СКП. 1015; СКЕЙЛ-3СКП. 1215; СКЕЙЛ-3СКП. 1515; СКЕЙЛ-3СКП.1518; СКЕЙЛ-3СКП.1520; СКЕЙЛ-3СКП.1820 | 3 | |
| СКЕЙЛ-5СКП. 1515; СКЕЙЛ-5СКП.1518; СКЕЙЛ-5СКП.1520; СКЕЙЛ-5СКП.1820 | 5 | |
| Минимальная нагрузка, Min, кг | СКЕЙЛ-0,5СКП1010; СКЕЙЛ-0,5СКТ. 1010; СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012; СКЕЙЛ-0,5СКП .1015; СКЕЙЛ-0,5СКП .1212; СКЕЙЛ-0,5СКП .1215; СКЕЙЛ-0,5СКП .1515; СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-0,5СКП.1520; СКЕЙЛ-0,5СКП.1820 | 4 |
| СКЕЙЛ-1СКП .1010; СКЕЙЛ-1СКТ. 1010; СКЕЙЛ-1СКТ. 1012: СКЕЙЛ-1 СКП.1012; СКЕЙЛ-1 СКП.1015; СКЕЙЛ-1 СКП.1212; СКЕЙЛ-1СКП.1215; СКЕЙЛ-1 СКП.1515; СКЕЙЛ-1СКП.1518; СКЕЙЛ-1 СКП.1520; СКЕЙЛ-1СКП.1820 | 10 | |
| СКЕЙЛ-2 СКТ.1010; СКЕЙЛ-2СКТ.1012; СКЕЙЛ-2 СКП.1012; СКЕЙЛ-2 СКП.1015; СКЕЙЛ-2СКП. 1212; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-2СКП. 1515; СКЕЙЛ-2СКП.1518; СКЕЙЛ-2СКП.1520; СКЕЙЛ-2СКП.1820; СКЕЙЛ-3СКУ; СКЕЙЛ-3СКП. 1015; СКЕЙЛ-3СКП. 1215; СКЕЙЛ-3СКП. 1515; СКЕЙЛ-3СКП.1518; СКЕЙЛ-3СКП.1520; СКЕЙЛ-3СКП.1820 | 20 | |
| СКЕЙЛ-5СКП. 1515; СКЕЙЛ-5СКП.1518; СКЕЙЛ-5СКП.1520; СКЕЙЛ-5СКП.1820 | 40 | |
| Поверочный интервал е, и действительная цена деления, d, (е=ё),кг | СКЕЙЛ-0,5СКП1010; СКЕЙЛ-0,5СКТ. 1010; СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012; СКЕЙЛ-0,5СКП .1015; СКЕЙЛ-0,5СКП .1212; СКЕЙЛ-0,5СКП .1215; СКЕЙЛ-0,5СКП .1515; СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-0,5СКП.1520; СКЕЙЛ-0,5СКП.1820 | 0,2 |
| СКЕЙЛ-1 СКП.1010; СКЕЙЛ-1 СКТ. 1010; СКЕЙЛ-1 СКТ. 1012: СКЕЙЛ-1 СКП.1012; СКЕЙЛ-1 СКП.1015; СКЕЙЛ-1 СКП.1212; СКЕЙЛ-1СКП.1215; СКЕЙЛ-1 СКП.1515; СКЕЙЛ-1СКП.1518; СКЕЙЛ-1 СКП.1520; СКЕЙЛ-1СКП.1820 | 0,5 |
| Наименование характеристики | Модификация весов | Значение характеристики |
| СКЕИЛ-2 СКТ.1010; СКЕЙЛ-2СКТ .1012; СКЕЙЛ-2 СКП.1012; СКЕЙЛ-2 СКП.1015; СКЕИЛ-2СКП. 1212; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-2СКП. 1515; СКЕЙЛ-2СКП.1518; СКЕЙЛ-2СКП.1520; СКЕЙЛ-2СКП.1820; СКЕЙЛ-3СКУ; СКЕЙЛ-3СКП. 1015; СКЕЙЛ-3СКП. 1215; СКЕЙЛ-3СКП. 1515; СКЕЙЛ-3СКП.1518; СКЕЙЛ-3СКП.1520; СКЕЙЛ-3СКП.1820 | 1 | |
| СКЕЙЛ-5СКП. 1515; СКЕЙЛ-5СКП.1518; СКЕЙЛ-5СКП.1520; СКЕЙЛ-5СКП.1820 | 2 | |
| Пределы допускаемой погрешности при первичной поверке* 0<да<500е 500е<да< 2000е 2000е<да<10000е | Для всех модификаций | ±0,5е ±1е ±1,5е |
| Диапазон уравновешивания тары | Для всех модификаций | 100% Max |
| Диапазон температуры грузоприемной платформы (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °C | для модификаций с датчиками: - BSA фирмы CAS, Р.Корея - BSS фирмы CAS, Р. - SQC фирмы Ningbo BENUI Electric Co., Ltd, Китай | от -10 до +40 от -40 до +50 от -30 до +70 |
| Диапазон температуры весоизмерительного прибора (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °C | Для всех модификаций | от -10 до +40 |
| Параметры сетевого питания: - напряжение, В - частота, Гц | Для всех модификаций | 220 -22 50 ± 1 |
| Габаритные размеры весов, мм длина х ширина х высота | СКЕЙЛ-0,5СКП1010; СКЕЙЛ-0,5СКТ. 1010; СКЕЙЛ-1СКП .1010; СКЕЙЛ-1СКТ; 1010, СКЕЙЛ-2 СКТ.1010, | 1,0х1,0х0,09 |
| СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012; СКЕЙЛ-1 СКТ. 1012; СКЕЙЛ-1 СКП.1012; СКЕЙЛ-2СКТ.1012; СКЕЙЛ-2 СКП.1012 | 1,0х1,2х0,09 | |
| СКЕЙЛ-0,5СКП .1015; СКЕЙЛ-1 СКП.1015; СКЕЙЛ-2 СКП.1015; СКЕЙЛ-3СКП. 1015 | 1,0х1,5х0,09 | |
| СКЕЙЛ-0,5СКП.1212; СКЕЙЛ-1 СКП .1212; СКЕЙЛ-2СКП. 1212 | 1,2х1,2х0,09 | |
| СКЕЙЛ-0,5СКП .1215; СКЕЙЛ-1 СКП.1215; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-3СКП. 1215 | 1,2х1,5х0,09 | |
| СКЕЙЛ-0,5СКП .1515; СКЕЙЛ-1 СКП.1515; СКЕЙЛ-2СКП. 1515; СКЕЙЛ-3 СКП. 1515; СКЕЙЛ-5СКП. 1515 | 1,5х1,5х0,09 | |
| СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-1 СКП.1518; СКЕЙЛ-2СКП.1518; СКЕЙЛ-3СКП.1518; СКЕЙЛ-5СКП.1518 | 1,5х1,8х0,09 |
| Наименование характеристики | Модификация весов | Значение характеристики |
| СКЕЙЛ-0,5СКП.1520; СКЕЙЛ-1 СКП.1520; СКЕЙЛ-2СКП.1520; СКЕЙЛ-3СКП.1520; СКЕЙЛ-5СКП.1520 | 1,5х2,0х0,09 | |
| СКЕЙЛ-0,5СКП.1820; СКЕЙЛ-1 СКП.1820; СКЕЙЛ-2СКП.1820; СКЕЙЛ-3СКП.1820; СКЕЙЛ-5СКП.1820 | 1,8х2,0х0,09 | |
| Масса, кг, не более | СКЕЙЛ-0,5СКП1010; СКЕЙЛ-1 СКП.1010 | 74 |
| СКЕЙЛ-2СКТ.1012; | 78 | |
| СКЕЙЛ-0,5СКТ. 1010; СКЕЙЛ-1 СКТ. 1010; СКЕЙЛ-2 СКТ.1010 | 69 | |
| СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012; СКЕЙЛ-1 СКП.1012 СКЕЙЛ-2 СКП.1012 | 83 | |
| СКЕЙЛ-0,5СКП.1015; СКЕЙЛ-1 СКП.1015; СКЕЙЛ-2 СКП.1015; СКЕЙЛ-3СКП. 1015 | 120 | |
| СКЕЙЛ-0,5СКП.1212; СКЕЙЛ-1 СКП.1212; СКЕЙЛ-2СКП. 1212 | 110 | |
| СКЕЙЛ-0,5СКП.1215; СКЕЙЛ-0,5СКП.1515; СКЕЙЛ-1 СКП.1215; СКЕЙЛ-1 СКП.1515; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-2СКП. 1515; СКЕЙЛ-3СКП. 1515; СКЕЙЛ-3СКП.1518; СКЕЙЛ-5СКП. 1515; | 150 | |
| СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-1 СКП.1518; СКЕЙЛ-2СКП.1518; СКЕЙЛ-3СКП.1520; СКЕЙЛ-5СКП.1518; | 170 | |
| СКЕЙЛ-0,5СКП.1520; СКЕЙЛ-1 СКП.1520; СКЕЙЛ-2СКП.1520; СКЕЙЛ-5СКП.1520; | 190 | |
| СКЕЙЛ-0,5СКП.1820; СКЕЙЛ-1 СКП.1820; СКЕЙЛ-2СКП.1820 СКЕЙЛ-5СКП.1820 | 210 |
* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Руководство по эксплуатации.....................................................................1 шт.
Примечание: адаптер сетевой и (или) элементы питания продаются отдельно.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1, М2 по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 2.
Измерение массы на весах проводится согласно разделу 5 «Установка и работа с весами» документов «Весы платформенные для статического взвешивания «СКЕЙЛ». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам платформенным для статического взвешивания «СКЕИЛ»
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. ТУ 4274-001-7710343855-04 «Весы платформенные для статического взвешивания типа «СКЕЙЛ».
- осуществление торговли.
