| Номер в госреестре | 59601-15 |
| Наименование СИ | Измеритель длины и массы труб |
| Обозначение типа СИ | СУПР |
| Изготовитель | ОАО "Челябинский трубопрокатный завод", г.Челябинск |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель длины и массы труб «СУПР» (далее - измеритель СУПР) предназначен для измерения длины труб на выходном рольганге инспекционного стола стана 140 трубопрокатного цеха № 2 ОАО «ЧТПЗ» и расчета массы пакета труб.
Принцип действия измерителя СУПР заключается в том, что при продольном перемещении трубы фотоэлектрическими датчиками, установленными на базовом расстоянии, фиксируют момент прохождения переднего и заднего торцов трубы, зная время прохождения трубы и длину базового расстояния, рассчитывают длину трубы. Для расчета массы пакета труб используется теоретический коэффициент - масса одного метра трубы для соответствующего типоразмера труб, который вводится оператором в программное обеспечение.

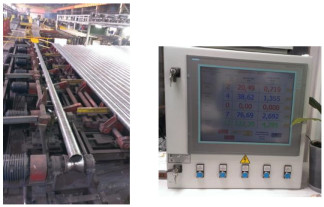

Измеритель СУПР состоит из шести фотоэлектрических датчиков, установленных на рольганге после инспекционного стола, сигналы от которых через модуль ввода дискретных сигналов поступают в центральный процессор, расположенный в шкафу управления. Результаты измерений индицируются на многофункциональной панели оператора в виде длины труб, накапливающихся в каждом из четырех карманов, нарастающим итогом.
Программное обеспечение (ПО) является встроенным и загружается в память процессора при производстве измерителя и может быть изменено в эксплуатации только в специализированных службах, специалистами, имеющие право на доступ к ПО.
ПО недоступно для изменения без использования специального оборудования производителя. Для защиты от несанкционированного доступа к ПО используется пломбирование блоков, механически блокирующее возможность доступа к ячейкам и модулям.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | S7 SUPR |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | 32 02 52 95 |
| Алгоритм вычисления цифрового идентификатора ПО | Алгоритм Siemens, сгенерировано при помощи Siemens Step 7 V5.5 + SP2 Revision Level K5.5.2.0 |
Уровень защиты ПО измерителя СУПР от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение |
| Диапазон измерений длины трубы, мм | от 4 000 до 12 000 |
| Пределы допускаемой относительной погрешности измерений длины трубы, % | ±0,4 |
| Дискретность отображения результата измерения длины трубы, мм | 10 |
| Диаметр измеряемых труб, мм | более 20 |
| Количество труб в пакете | от 0 до 99 |
| Диапазон показаний массы пакета труб, т | от 0,000 до 99,999 |
| Питание от сети переменного тока - напряжение, В; -частота, Гц | 220±5% 50±1 |
| Потребляемая мощность, кВт, не более | 0,5 |
| Габаритные размеры, мм, не более | |
| - шкафа управления с панелью оператора (ШхВхГ) | 600х600х350 |
| - выносной панели (ШхВхГ) | 238х315х87 |
| Масса, кг, не более | |
| - шкафа управления | 450 |
| - выносной панели | 5 |
| Условия эксплуатации: | от 0 до +40 95 ( при t=35 °С) |
| -температура окружающей среды, °С; - относительная влажность воздуха, %, не более | |
| Срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации измерителя СУПР в левой верхней части листа и на корпус панели оператора в виде наклейки.
| Наименование | Кол-во, шт. |
| Измеритель СУПР в составе: | |
| - фотоэлектрические датчики рефлекторные WL 100-P3439; | 6 |
| - выносная панель: | 1 |
| - панель оператора; | 1 |
| - шкаф управления | 1 |
| Эксплуатационные документы: | |
| - руководство по эксплуатации; | 1 |
| - паспорт | 1 |
осуществляется по документу 55600-РЭ» Раздел 10 «Поверка» «ТПЦ №2. Участок отделки. Измеритель длины и массы труб «СУПР». Руководство по эксплуатации, утвержденному ГЦИ СИ «ФГУП «УНИИМ» в сентябре 2014 г.
Основные средства поверки (эталоны), применяемые для поверки:
- рулетка Р20У3К по ГОСТ 7502.
Документ «ТПЦ № 2. Участок отделки. Измеритель длины и массы труб «СУПР». Руководство по эксплуатации 55600-РЭ», раздел 9 «Описание и работа».
Нормативные и технические документы, устанавливающие требования к измерителю СУПР
Техническая документация ОАО «Челябинский трубопрокатный завод», г. Челябинск
Вне сферы государственного регулирования обеспечения единства измерений.
