| Номер в госреестре | 59604-15 |
| Наименование СИ | Анализаторы ртути |
| Обозначение типа СИ | PE-1 |
| Изготовитель | Компания "Nippon Instruments Corporation", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ртути PE-1 Назначение средства измерений
Анализаторы ртути PE-1 предназначены для измерения массовой концентрации ртути в жидкостях и газах в соответствии с аттестованными или стандартизованными методами (методиками^ измерений,
Принцип действия анализаторов основан на термическом разложении образца в секции нагрева с использованием соответствующей установки параметров для каждого образца, ртуть атомизируется в каталитической секции, а затем собирается и концентрируется в виде золотой амальгамы в секции сбора ртути. Ртуть освобождается и снова атомизируется с использованием нагреваемой секции сбора ртути, после чего детектируется с применением атомнофлуоресцентной спектроскопии на длине волны 253,7 нм во флуоресцентной ячейке детектора. Секция сбора ртути затем охлаждается, после чего ртуть освобождается, и секция может повторно использоваться для сбора и измерения.
Анализаторы представляют собой стационарные настольные лабораторные автоматизированные приборы, включающие в себя термический реактор, ловушку ртути заполненную сорбентом с нанесённым на него слоем золота, атомно-флуоресцентный детектор, ловушку конденсата, дополнительно прибор может комплектоваться автосамплером для анализа жидкостей и системой ввода газов и сжиженных газов в капсулы для проб.
Анализаторы выпускаются в двух исполнениях - PE-1 (в котором ввод жидких проб производится вручную) и РЕ-1000, который представляет из себя исполнение PE-1, укомплектованное автосемплером для анализа жидкостей.
Дополнительно прибор может комплектоваться блоками для ввода газов и сжиженных газов, подключаемыми к измерительному модулю.
Образцы подаются с помощью шприца или автосемплера, затем инжектируются в секцию нагрева образцов. В секции нагрева образцы подвергаются термическому разложению. Присутствующая в образце ртуть атомизируется в каталитической секции, затем собирается и концентрируется в форме амальгамы золота в секции сбора ртути. Ртуть затем снова освобождается и атомизируется путем нагрева, затем детектируется с использованием атомной флуоресцентной спектроскопии на длине волны 253,7 нм в ячейке детектора по флуоресценции. После подготовки образцов в сосудах все операции, начиная процессом разложения образца, и заканчивая детектированием ртути и вычислениями, автоматически выполняются прибором.
Анализатор управляются от внешнего управляющего компьютера, подключаемого через последовательный порт.

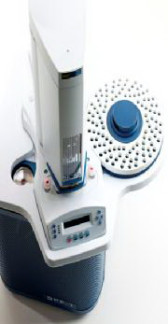

Внешний вид анализатора показан на рис.1.
Анализаторы оснащены автономным ПО «PE1000Win», которое управляет работой анализатора и отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 1.5.5.) | Другие идентифи кационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PE1000Win | от 1.5.5. до 9.9.9. | c8d29c1ce4b50a0e02d721ea ad92e726 | - | MD5 |
К метрологически значимой части ПО относится файл PE1000Win.exe, который выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ построение калибровочной зависимости;
■ расчет содержания определяемого компонента
■ обработка, хранение и передача результатов измерений;
■ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Предел обнаружения ртути, мкг/дм3, не более | 0,1 |
| Относительное СКО выходного сигнала1, %, не более | 3,0 |
| Объем пробы, мкл | от 5 до 250 |
| Потребляемая мощность, В-А, не более | 1200 |
| Напряжение питания переменного тока частотой 50±1 Гц, В | 220+22-33 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| - анализатор | 505x380x510 |
| - автосемплер | 420x400x520 |
| Масса, кг, не более: | |
| - анализатор | 40 |
| - автосемплер | 9 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Условия эксплуатации: | |
| О/'ч - диапазон температур окружающего воздуха, С | от 15 до 30 |
| - диапазон относительной влажности окружающего воздуха (при 25 °С), %, не более | 80 |
| - диапазон атмосферного давления, кПа | от 84 до 106 |
наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
- анализатор;
- руководство по эксплуатации;
- методика поверки МП-242-1660-2014.
осуществляется по документу МП-242-1660-2014 «Анализаторы ртути PE-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 10.04.2014 г.
Основные средства поверки: Стандартный образец водного раствора ионов ртути ГСО № 8004-93.
приведены в следующих документах:
1. Анализаторы ртути PE-1. Руководство по эксплуатации.
2. ГОСТ 54243-2010. Топливо твердое минеральное. Определение содержания общей ртути.
3. ГОСТ 51768-2001. Ресурсосбережение. Обращение с отходами. Методика определения ртути в ртутьсодержащих отходах. Общие требования.
Нормативные и технические документы, устанавливающие требования к анализаторам ртути
техническая документация фирмы-изготовителя.
при оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Всего листов 4
| Зарегистрировано поверок | 88 |
| Поверителей | 9 |
| Актуальность данных | 22.11.2024 |
