| Номер в госреестре | 59608-15 |
| Наименование СИ | Комплекты преобразователей напряжения термоэлектрические |
| Обозначение типа СИ | ПНТЭ-36 |
| Изготовитель | ООО "Эребус", г.Нижний Новгород |
| Год регистрации | 2015 |
| Срок свидетельства | 14.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект преобразователей напряжения термоэлектрических ПНТЭ-36 (далее комплект ПНТЭ-36) предназначен для высокоточных измерений средних квадратических значений переменного напряжения от 3 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц в составе вторичных эталонов или рабочих эталонов 1-го разряда по ГОСТ Р 8.648-2008 "ГСИ. Государственная поверочная схема для средств измерений переменного электрического
2 9
напряжения до 1000В в диапазоне частот от 1-10" до 2-10 Гц".
Измерение среднего квадратического значения (СКЗ) переменного напряжения осуществляется методом разновременного сравнения СКЗ измеренного напряжения с известным значением постоянного напряжения. В качестве компаратора используют один из 14 электронных модулей термокомпараторов имеющих различные номинальные значения и рабочую частоту. Помимо 14 электронных модулей термокомпараторов в состав комплекта ПНТЭ-36 входит устройство сопряжения для малых уровней входных напряжения, сетевой адаптер, делитель напряжения коаксиальные переходы и тройники для подключения поверяемых средств измерений.

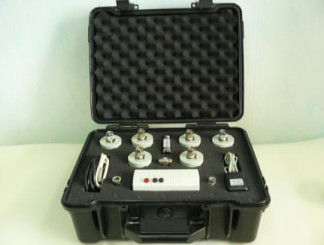

Внешний вид комплекта ПНТЭ-36 приведён на рисунках 1 и 2.
В комплекте ПНТЭ-36 программное обеспечение отсутствует.
Метрологические и технические характеристики представлены в таблицах 1-3.
Таблица 1. Технические характеристики для модулей комплектов ПНТЭ-36
| Характеристика | Значение |
| Напряжение питания модулей преобразования от сетевого (230 В, 50 Гц) адаптера БПС 5-0,5, входящего в комплект поставки | Плюс (5 ± 0,5) В |
| Масса, не более модулей П1-П13 модуля П14 | 1,3 кг 2,5 кг |
| Средняя наработка на отказ (То) комплекта ПНТЭ-36 полного состава | Не менее 15 000 часов |
| Время предварительного прогрева | 30 мин. |
| Нормальные и рабочие условия эксплуатации температура окружающего воздуха относительная влажность воздуха атмосферное давление механические вибрации | Гр.2 ГОСТ 22261-94 (20 ± 5) °С до 85% при 20 °С 84 - 106 кПа (630 - 795 мм рт. ст.) отсутствуют |
во вторичных эталонах.
| Тип преобразователя и уровень испытательного сигнала ивх | Допускаемое значение изменения выходного напряжения преобразователей, ±500, %, при инверсии полярности постоянного напряжения сигнала Ивх | Пределы допускаемой относительной погрешности ±5/, %, сравнения сигналов постоянного и переменного напряжений, при частоте переменного напряжения, равной / | ||||||||
| / Гц | / кГц | /, МГц | ||||||||
| 10 | 20 | 40 | 1 | 10 | 20 | 50 | 100 | 1 | ||
| ПНТЭ-36-0,003(П1) ивх = 3 мВ | 0,1 | 0,1 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,1 | 0,1 | 0,5 |
| ПНТЭ-36-0,01 (П2) ивх = 10 мВ | 0,05 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,15 |
| ПНТЭ-36-0,03 (П3) ивх = 30 мВ | 0,03 | 0,02 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,015 | 0,02 | 0,1 |
| ПНТЭ-36-0,1 (П4) ивх = 100 мВ | 0,03 | 0,007 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,02 |
| ПНТЭ-36-0,3 (П5) Ивх = 300 мВ | 0,01 | 0,007 | 0,005 | 0,003 | 0,003 | 0,003 | 0,003 | 0,005 | 0,005 | 0,02 |
| ПНТЭ-36-1 (П6) Ивх = 1 В | 0,005 | 0,005 | 0,003 | 0,0015 | 0,0015 | 0,0015 | 0,0015 | 0,0025 | 0,003 | 0,01 |
| ПНТЭ-36-2,5 (ПП1) Ивх = 2,5 В | 0,002 | 0,005 | 0,003 | 0,0015 | 0,0015 | 0,0015 | 0,0015 | 0,0025 | 0,003 | 0,01 |
| ПНТЭ-36-3 (П7) Ивх = 3 В | 0,002 | 0,005 | 0,003 | 0,0015 | 0,0015 | 0,0015 | 0,0015 | 0,0025 | 0,003 | 0,01 |
| ПНТЭ-36-10 (П8) Ивх = 10 В | 0,002 | 0,005 | 0,003 | 0,0015 | 0,0015 | 0,0015 | 0,0015 | 0,0025 | 0,003 | 0,01 |
| ПНТЭ-36-30 (П9) Ивх = 30 В | 0,002 | 0,005 | 0,003 | 0,0015 | 0,0015 | 0,0015 | 0,0015 | 0,0025 | 0,003 | 0,01 |
| ПНТЭ-36-50 (П10) Ивх = 50 В | 0,002 | 0,005 | 0,003 | 0,0015 | 0,0015 | 0,0015 | 0,0015 | 0,003 | 0,003 | 0,01 |
| ПНТЭ-36-100 (П11) Ивх = 100 В | 0,002 | 0,005 | 0,003 | 0,0015 | 0,0015 | 0,0015 | 0,0015 | 0,003 | 0,004 | 0,012 |
| ПНТЭ-36-300 (П12) Ивх = 300 В | 0,002 | 0,005 | 0,004 | 0,003 | 0,003 | 0,003 | 0,003 | 0,004 | 0,008 | Не нормируется |
| ПНТЭ-36-500 (П13) Ивх = 500 В | 0,002 | 0,005 | 0,004 | 0,003 | 0,003 | 0,003 | 0,003 | 0,008 | 0,01 | |
| ПНТЭ-36-1000 (П14) Ивх = 1000 В | 0,002 | 0,01 | 0,004 | 0,003 | 0,003 | 0,003 | 0,003 | 0,008 | 0,02 | |
| Значение нестабильности установившегося выходного напряжения П1-П6 и ПП1 | Не превышает 0,002 для П3-П6, ПП1 и 0,01 для П1 и П2 | |||||||||
Примечание к таблице 2.
Пределы допускаемых значений погрешности сравнения напряжений для сигнала, частота которого лежит между двумя соседними граничными значениями частот f, указанных в таблице, определяются путём линейной экстраполяции значений погрешностей 5/, соответствующих граничным значениям.
в качестве эталонов 1-го разряда
| Тип преобразователя и уровень испытательного сигнала ивх | Допускаемое значение изменения выходного напряжения модулей преобразователей, ±500, %., при инверсии полярности постоянного напряжения сигнала Ивх | Пределы допускаемой относительной погрешности ±5/, %, cравнения сигналов постоянного и переменного напряжений, при частоте переменного напряжения, равной / | ||||||||
| / Гц | / кГц | / МГц | ||||||||
| 10 | 20 | 40 | 1 | 10 | 20 | 50 | 100 | 1 | ||
| ПНТЭ-36-0,003(П1) ивх = 3 мВ | 0,1 | 0,3 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,3 | 0,3 | 1.5 |
| ПНТЭ-36-0,01 (П2) ивх = 10 мВ | 0,1 | 0,15 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,5 |
| ПНТЭ-36-0,03 (П3) ивх = 30 мВ | 0,1 | 0,06 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 | 0,05 | 0,3 |
| ПНТЭ-36-0,1 (П4) ивх = 100 мВ | 0,1 | 0,02 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | 0,06 |
| ПНТЭ-36-0,3 (П5) ивх = 300 мВ | 0,1 | 0,02 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,015 | 0,015 | 0,06 |
| ПНТЭ-36-1 (П6) ивх = 500 мВ | 0,1 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,03 |
| ПНТЭ-36-1 (П6) ивх = 1 В | 0,1 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,03 |
| ПНТЭ-36-2,5 (ПП1) ивх = 2,5 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,03 |
| ПНТЭ-36-3 (П7) ИвХ = 3 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,03 |
| ПНТЭ-36-10 (П8) Ивх = 10 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,03 |
| ПНТЭ-36-30 (П9) Ивх = 30 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,03 |
| ПНТЭ-36-50 (П10) Ивх = 50 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,03 |
| ПНТЭ-36-100 (П11) Ивх = 100 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,04 |
| ПНТЭ-36-300 (П12) Ивх = 300 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,025 | Не нормируется |
| ПНТЭ-36-500 (П13) Ивх = 500 В | 0,05 | 0,015 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,025 | 0,03 | |
| ПНТЭ-36-1000 (П14) Ивх = 1000 В | 0,05 | 0,03 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,025 | 0,05 | |
Примечание к таблице 3.
Пределы допускаемых значений погрешности сравнения напряжений для сигнала, частота которого лежит между двумя соседними граничными значениями частот f, указанных в таблице, определяются путём линейной экстраполяции значений погрешностей 5/, соответствующих граничным значениям.
Комплектность приведена в таблице 4.
Таблица 4. Комплектность средства измерений
| Наименование, тип | Кол-во |
| 1 Модули одиночных преобразователей и вспомогательные принадлежности | |
| 1.1 Преобразователь ПНТЭ-36-0,003 (П1) | 1 |
| 1.2 Преобразователь ПНТЭ-36-0,01 (П2) | 1 |
| 1.3 Преобразователь ПНТЭ-36-0,03 (П3) | 1 |
| 1.4 Преобразователь ПНТЭ-36-0,1 (П4) | 1 |
| 1.5 Преобразователь ПНТЭ-36-0,3 (П5) | 1 |
| 1.6 Преобразователь ПНТЭ-36-1 (П6) | 1 |
| 1.7 Тройник коаксиальный № 1 (Т1) | 1 |
| 1.8 Переход коаксиальный (ПР 1) | 1 |
| 1.9 Переход коаксиальный (ПР2) | 1 |
| 1.10 У стройство сопряжения ПНТЭ-36-УС | 1 |
| 1.11 Кабель №1 | 1 |
| 1.12 Кабель №2 (РС-10 розетка-РС-10- розетка) | 1 |
| 1.13 Делитель напряжения коаксиальный ДН-10, ДН-30, ДН-100 | |
| 1.14 Блок питания БПС5-0,5 | 1 |
| 2 Составные блоки модулей преобразователей П7-П14 | |
| 2.1 Блок преобразователя ПНТЭ-36 -2,5 (ПП1) | 1 |
| 2.2 Блок добавочного сопротивления БДС-3 | 1 |
| 2.3 Блок добавочного сопротивления БДС-10 | 1 |
| 2.4 Блок добавочного сопротивления БДС-30 | 1 |
| 2.5 Блок добавочного сопротивления БДС-50 | 1 |
| 2.6 Блок добавочного сопротивления БДС-100 | 1 |
| 2.7 Блок добавочного сопротивления БДС -300 | 1 |
| 2.8 Блок добавочного сопротивления БДС -500 | 1 |
| 2.9 Блок добавочного сопротивления БДС -1000 | 1 |
| 2.10 Тройник №2 | 1 |
| 3. Эксплуатационная документация | |
| 3.1 Руководство по эксплуатации | 1 |
| 3.2 Паспорт | 1 |
| 3.3 Методика поверки МП-2201-0033-2014 | 1 |
осуществляется по методике поверки МП-2201-0033-2014, утверждённой ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в октябре 2014 г.
Основные средства поверки
Государственный первичный специальный эталон ГЭТ 89-2008 или государственный вторичный эталон ГВЭТ 89.
Масштабный преобразователь напряжения (делитель напряжения) на диапазон частот от 0 до 1 МГц, с коэффициентами деления 1:10, 1:100, 1:300 и частотной погрешностью от 0 до 0,005%.
Методики измерений изложены в руководстве по эксплуатации ЭРБС.411136.011 РЭ.
Нормативные и технические документы, устанавливающие требования к комплекту преобразователей напряжения термоэлектрических ПНТЭ-36
1. ГОСТ Р8.648-2008 "ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц".
2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
3. ЭРБС. 411136.011 ТУ «Комплект преобразователей напряжения термоэлектрических ПНТЭ-36»
