Антенны измерительные комбинированные R&S HL562E, 59609-15

Назначение

Антенны измерительные комбинированные R&S HL562E (далее - антенны R&S HL562E) предназначены для измерений напряженности (плотности потока энергии) электромагнитного поля совместно с измерительными приемными устройствами и его генерации совместно с измерительными генераторами в диапазоне частот от 30 до 6000 МГц.

Описание

Принцип действия антенн R&S HL562E основан на преобразовании электромагнитного поля в свободном пространстве в напряжение на стандартизованном соединителе N типа в режиме измерений и обратном преобразовании в режиме генерации.

Конструктивно антенна R&S HL562E состоит из биконического вибратора, логопериодического модуля, диэлектрической штанги с симметрирующим устройством и коаксиальным разъемом N типа в ее торце, линии передачи и съемного фланца (рисунки 1 и 2).

Логопериодический модуль представляет собой V-образную антенну, состоящую из двух логопериодических антенн, соединенных параллельно, с общей линией передачи. Каждая из двух логопериодических антенн конструктивно представляет собой решетку вибраторов, длина которых изменяется по логарифмическому закону. Решетка вибраторов, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны R&S HL562E в направлении уменьшения длин вибраторов.

Симметрирующее устройство обеспечивает согласование биконического вибратора антенны R&S HL562E.

Все вибраторы, а также линия передачи сделаны из алюминия. Элементы механического крепления, диэлектрическая штанга с симметрирующим устройством выполнены из полиэстера.

Антенны R&S HL562E поставляются в собранном виде. Для удобства транспортировки биконические вибраторы выполнены съемными.

Антенны R&S HL562E могут оснащаться передвижным штативом (далее - штатив) переменной высоты от 1 до 1,75 м. Крепление антенн R&S HL562E к штативу осуществляется при помощи съемного фланца.

Элементы антенн R&S HL562E, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа пломбированием (фирменной наклейкой).

Схема пломбирования (расположения фирменных наклеек) и место нанесения знака утверждения типа представлены на рисунке 3.

Антенны R&S HL562E могут применяться для измерений параметров электромагнитной совместимости радиоэлектронных средств.

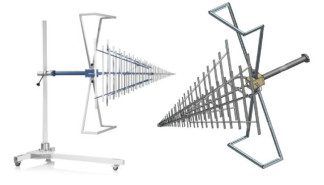

1 - антенна HL562E 2 - подвижной штатив Рисунок 1 - Внешний вид антенны HL562E на штативе

(N1

Технические характеристики

1    - фирменные наклейки от несанкционированного доступа

2    - место нанесения знака утверждения типа 3 - маркировочный ярлык

Диапазон рабочих частот, МГц Коэффициент усиления, дБ:

от 30 до 6000.

от минус 20 до 8; от 8 до 10. ± 2,6. минус 20. 50.

N тип (розетка).

5,0.

570x1430x1650.

от 5 до 40; до 70;

-    в диапазоне рабочих частот от 30 до 200 МГц

-    в диапазоне рабочих частот от 200 до 6000 МГц

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ Уровень кроссполяризационной составляющей, дБ, не более Номинальное входное сопротивление, Ом Соединитель ВЧ выходной Масса без штатива, кг, не более

Г абаритные размеры без о штатива (ширина х высота х длина), мм, не более Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 25

°С, %

- атмосферное давление, кПа (мм рт.ст.)

от 84 до 106,7 (от 630 до 800).

Знак утверждения типа

наносится методом офсетной печати на штангу диэлектрическую рядом с маркировочным ярлыком и на титульный лист документа «Антенны измерительные комбинированные R&S HL562E. Руководство по эксплуатацию. R&S HL562E РЭ» типографским способом.

Комплектность

Комплект поставки антенн HL562E приведен в таблице 1.

Таблица 1

Поверка

осуществляется в соответствии с документом R&S HL562E МП «Антенны измерительные комбинированные R&S HL562E. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 20 октября 2014 года.

Основные средства поверки:

-    государственный рабочий эталон единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1, регистрационный № 3.1.ZZT.0082.2013, диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки от 0 до 50 дБ (1 м 1), пределы допускаемой абсолютной погрешности измерений коэффициента калибровки ±1,0 дБ;

-    государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2, регистрационный № 3.1.ZZT.0088.2013 диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ± 0,5 дБ;

-    приемник измерительный ESPI3, регистрационный № 26743-09, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ± 0,7 дБ;

-    генератор сигналов E8257D, регистрационный № 36419-07, диапазон частот от 250 кГц до 20 ГГц, диапазон уровня выходной мощности от минус 20 до 20 дБ (1 мВт), пределы допускаемой относительной погрешности установки уровня мощности + 1,4 дБ.

Сведения о методах измерений

Антенны измерительные комбинированные R&S HL562E. Руководство по эксплуатации. R&S HL562E РЭ.

Нормативные документы, устанавливающие требования к антеннам измерительным комбинированным R&S HL562E

1    ГОСТ 8.560-94 ГСИ Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.

2    ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

3    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
