Тепловизоры инфракрасные Fluke мод. Ti90, Ti95, 59613-15

Назначение

Тепловизоры инфракрасные Fluke моделей Ti90, Ti95 (далее по тексту -тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры моделей Ti90, Ti95 отличаются друг от друга по техническим и метрологическим характеристикам, а также сервисными функциями.

В тепловизорах используется система с фиксированной фокусировкой с большой глубиной резкости.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа SD.

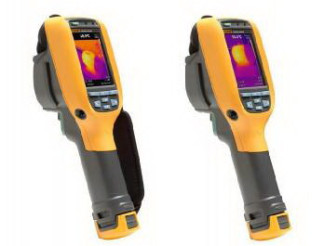

Фотография общего вида тепловизоров приведена на рисунке 1:

Программное обеспечение (ПО) тепловизоров «SmartView» состоит из двух частей: встроенное и автономное ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и не доступное для внешней модификации. Автономная часть ПО «SmartView» устанавливается на персональный компьютер и предназначено только для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.

Идентификационные данные встроенной части ПО представлены в таблице 1.

Таблица 1.

-(*)-

Примечание: - и более поздние версии.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 2:

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.

Комплектность

В комплект поставки тепловизора входят:

-    тепловизор - 1 шт. (модель в соответствии с заказом);

-    Руководство по эксплуатации (на русском языке) - 1 экз.;

-    Руководство по эксплуатации (на английском языке) - 1 экз.;

-    Методика поверки - 1 экз.;

-    аккумуляторные литий-ионные батареи - 2 шт.;

-    карта памяти типа SD - 1 шт.;

-    мягкая сумка для транспортировки - 1 шт.;

-    ремень для тепловизора (лево- или правосторонний) - 1 шт.;

-    диск с программным обеспечением «SmartView» - 1 шт.;

-    гарантийный регистрационный талон - 1 шт.

По дополнительному заказу могут поставляться: аккумуляторная батарея FLK-TI-SBP3 (с индикацией заряда), зарядный блок/источник питания с переходниками FLK-TI-SBC3, адаптер автомобильного зарядного устройства (на 12 В) TI-CAR CHANGER, солнцезащитный козырек FLK-TI-VISOR2, принадлежность для крепления на штатив FLK-TI-TRIPOD2.

Поверка

осуществляется по документу МП 59613-15 «Тепловизоры инфракрасные Fluke моделей Ti90, Ti95», разработанному и утвержденному ФГУП «ВНИИМС» 20.10.2014 г.

Основные средства поверки:

-    источники излучения в виде моделей черного тела (в т.ч. и протяженные), эталонные 2-го разряда с общим диапазоном воспроизводимых температур от минус 20 до плюс 250 °С.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.

Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Fluke моделей Ti95, Ti90

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «Fluke Corporation», США.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.

Лист № 4 Всего листов 4

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
