| Номер в госреестре | 59619-15 |
| Наименование СИ | Клещи токоизмерительные |
| Обозначение типа СИ | MD |
| Изготовитель | "METREL d.o.o.", Словения |
| Год регистрации | 2015 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Клещи токоизмерительные MD Назначение средства измерений
Клещи токоизмерительные MD (далее - клещи) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения электрической емкости;
- измерения частоты;
- измерения температуры с помощью термопар;
- вычисления параметров электрической мощности.
Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Клещи выпускаются в следующих модификациях: MD 9210, MD 9220, MD 9225, MD 9230, MD 9235, MD 9240, MD 9250, MD 9272.
Модификации отличаются между собой набором выполняемых функций, видом детектора, метрологическими характеристиками и габаритами.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений (модификация MD 9210) или истинных среднеквадратических (True RMS) значений (остальные модификации).
Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, электрической емкости, частоты производится с помощью отдельных измерительных входов.
Измерение температуры осуществляется при помощи внешней термопары типа «К».
По измеренным мгновенным значениям входных сигналов напряжения и тока клещи модификаций MD 9235, MD 9250, MD 9272 вычисляют параметры электрической мощности (активную, реактивную, полную мощности, коэффициент мощности, суммарный коэффициент нелинейных искажений (THD), уровень гармонических составляющих напряжения и тока).
Выбор режимов работы клещей осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через COM-порт (опция).
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи и проверки диодов.
На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей.
На задней панели размещен батарейный отсек.
Для предотвращения несанкционированного доступа винты крепления корпуса приборов пломбируются специальными наклейками, при повреждении которых остается несмываемый след.

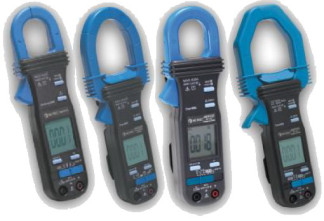

Клещи MD 9225
Клещи MD 9250 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики клещей MD 9210
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 400 мВ | 0,1 мВ | ± (0,003Хизм. + 4 е.м.р.) |
| 4 В | 0,001 В | ± (0,005Хизм. + 3 е.м.р.) | |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 600 В | 1 В | ± (0,01Хизм. + 4 е.м.р.) | |
| Напряжение переменного тока. Частота 50 - 500 Гц | 4 В | 0,001 В | ± (0,015Хизм. + 5 е.м.р.) |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 600 В | 1 В | ± (0,02Хизм. + 5 е.м.р.) | |
| Сила переменного тока. Частота 50 - 60 Гц | 40 А | 0,01 А | ± (0,015Хизм. + 8 е.м.р.) 1) |
| 400 А | 0,1 А | ||
| 600 А | 1 А | ||
| Сопротивление постоянному току | 400 Ом | 0,1 Ом | ± (0,008Хизм. + 8 е.м.р.) |
| 4 кОм | 0,001 кОм | ± (0,006Хизм. + 4 е.м.р.) | |
| 40 кОм | 0,01 Ом | ||
| 400 кОм | 0,1 кОм | ||
| 4 МОм | 0,001 МОм | ± (0,01Хизм. + 4 е.м.р.) | |
| 40 МОм | 0,01 МОм | ± (0,02Хизм. + 4 е.м.р.) | |
| Электрическая емкость | 500 нФ | 0,1 нФ | ± (0,035Хизм. + 6 е.м.р.) |
| 5 мкФ | 0,001 мкФ | ||
| 50 мкФ | 0,01 мкФ | ||
| 500 мкФ | 0,1 мкФ | ||
| 3000 мкФ | 1 мкФ | ||
| Частота | 10 Гц - 2 кГц 2) | От 0,01 Гц до 0,1 кГц | ± (0,005Хизм. + 4 е.м.р.) |
| 10 Гц - 5 кГц 3) | |||
| 10 Гц - 10 кГц 4) | |||
| 10 Гц - 100 кГц 5) |
Примечание: Хизм. - измеренное значение физической величины; е.м.р. - единица младшего разряда;
1) - при измерениях силы тока в диапазоне менее 10 % от предела измерений к пределу абсолютной погрешности прибавляется 8 е.м.р.;
2) - предел напряжения 400 мВ;
3) - пределы напряжения 4 и 600 В;
4) - предел напряжения 400 В;
5) - предел напряжения 40 В.
Таблица 2 - Метрологические характеристики клещей MD 9220
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 6 В | 0,001 В | ± (0,005Хизм. + 3 е.м.р.) |
| 60 В | 0,01 В | ± (0,01Хизм. + 5 е.м.р.) | |
| 600 В | 0,1 В | ± (0,02Хизм. + 5 е.м.р.) | |
| Напряжение переменного тока. Частота 50 - 60 Гц | 6 В | 0,001 В | ± (0,015Хизм. + 5 е.м.р.) |
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ± (0,02Хизм. + 5 е.м.р.) | |
| Напряжение переменного тока. Частота 50 - 500 Гц | 6 В | 0,001 В | ± (0,02Хизм. + 5 е.м.р.) |
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ± (0,025Хизм. + 5 е.м.р.) | |
| Сила переменного тока. Частота 50 - 60 Гц | 400 А | 0,1 А | ± (0,015Хизм. + 5 е.м.р.) ) |
| 2000 А | 1 А | ||
| Сопротивление постоянному току | 600 Ом | 0,1 Ом | ± (0,02Хизм. + 8 е.м.р.) 2) |
| 6 кОм | 0,001 кОм | ± (0,012Хизм. + 6 е.м.р.) 2) | |
| 60 кОм | 0,01 Ом | ± (0,01Хизм. + 4 е.м.р.) | |
| 600 кОм | 0,1 кОм | ||
| 6 МОм | 0,001 МОм | ± (0,02Хизм. + 4 е.м.р.) | |
| Электрическая емкость | 100 нФ 3) | 0,1 нФ | ± (0,035Хизм. + 5 е.м.р.) |
| 1000 нФ | 1 нФ | ||
| 10 мкФ | 0,01 мкФ | ||
| 100 мкФ | 0,1 мкФ | ||
| 2000 мкФ | 1 мкФ | ||
| Частота | 10 Гц - 1 кГц 4) | От 0,01 Гц до 0,1 кГц | ± (0,005Хизм. + 4 е.м.р.) |
| 10 Гц - 30 кГц 5) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
1) - при измерениях силы тока в диапазоне менее 10 % от предела измерений к пределу абсолютной погрешности прибавляется 8 е.м.р.;
2) - при измерениях сопротивления в диапазоне менее 20 % от предела измерений к пределу абсолютной погрешности прибавляется 40 е.м.р.;
3) - при измерениях емкости в диапазоне менее 50 нФ погрешность не нормируется;
4) - пределы напряжения 60 и 600 В;
5) - предел напряжения 6 В.
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 400 мВ | 0,1 мВ | ± (0,003Хизм. + 3 е.м.р.) |
| 4 В | 0,001 В | ± (0,005Хизм. + 3 е.м.р.) | |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 600 В | 1 В | ± (0,01Хизм. + 4 е.м.р.) | |
| Напряжение переменного тока. Частота 50 - 60 Гц | 4 В | 0,001 В | ± (0,01Хизм. + 4 е.м.р.) |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| Напряжение переменного тока. Частота 60 - 500 Гц | 4 В | 0,001 В | ± (0,015Хизм. + 4 е.м.р.) |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| Напряжение переменного тока. Частота 50 - 500 Гц | 600 В | 0,1 В | ± (0,02Хизм. + 4 е.м.р.) |
| Сила постоянного тока | 0 - 50 А | 0,1 А | ± (0,01Хизм. + 4 е.м.р.) |
| 50 - 200 А | ± (0,015Хизм. + 5 е.м.р.) | ||
| 200 - 300 А | ± (0,02Хизм. + 5 е.м.р.) | ||
| 300 - 400 А | ± (0,025Хизм. + 5 е.м.р.) | ||
| Сила переменного тока. Частота 40 - 60 Гц | 0 - 50 А | 0,1 А | ± (0,01Хизм. + 6 е.м.р.) |
| 50 - 200 А | ± (0,015Хизм. + 5 е.м.р.) | ||
| 200 - 300 А | ± (0,02Хизм. + 5 е.м.р.) | ||
| 300 - 400 А | ± (0,025Хизм. + 5 е.м.р.) | ||
| Сопротивление постоянному току | 400 Ом | 0,1 Ом | ± (0,008Хизм. + 6 е.м.р.) |
| 4 кОм | 0,001 кОм | ± (0,006Хизм. + 4 е.м.р.) | |
| 40 кОм | 0,01 Ом | ||
| 400 кОм | 0,1 кОм | ||
| 4 МОм | 0,001 МОм | ± (0,01Хизм. + 4 е.м.р.) | |
| 40 МОм | 0,01 МОм | ± (0,02Хизм. + 4 е.м.р.) | |
| Электрическая емкость | 500 нФ 1) | 0,1 нФ | ± (0,035Хизм. + 6 е.м.р.) |
| 5 мкФ | 0,001 мкФ | ||
| 50 мкФ | 0,01 мкФ | ||
| 500 мкФ | 0,1 мкФ | ||
| 3000 мкФ | 1 мкФ | ||
| Частота | 10 Гц - 1 кГц 2) | От 0,01 Гц до 0,1 кГц | ± (0,005Хизм. + 4 е.м.р.) |
| 5 Гц - 5 кГц 3) | |||
| 5 Гц - 20 кГц 4) | |||
| 5 Гц - 100 кГц 5) | |||
| Температура ) | От минус 20 до плюс 300 °С | 1 °С | ± (0,02Хизм. + 3 е.м.р.) |
| От плюс 300 до плюс 537 °С | ± (0,03Хизм. + 3 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
1) - при измерениях емкости в диапазоне менее 50 нФ погрешность не нормируется;
2) - предел напряжения 400 мВ;
3) - предел напряжения 600 В;
4) - предел напряжения 4 В;
5) - пределы напряжения 40 и 400 В.
6) - с термопарой типа «К».
Таблица 4 - Метрологические характеристики клещей MD 9230
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 400 мВ | 0,1 мВ | ± (0,003Хизм. + 3 е.м.р.) |
| 4 В | 0,001 В | ± (0,005Хизм. + 3 е.м.р.) | |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 600 В | 1 В | ± (0,01Хизм. + 4 е.м.р.) | |
| Напряжение переменного тока. Частота 50 - 60 Гц | 4 В | 0,001 В | ± (0,01Хизм. + 4 е.м.р.) |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| Напряжение переменного тока. Частота 60 - 500 Гц | 4 В | 0,001 В | ± (0,015Хизм. + 4 е.м.р.) |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| Напряжение переменного тока. Частота 50 - 500 Гц | 400 мВ | 0,1 мВ | ± (0,04Хизм. + 4 е.м.р.) |
| 600 В | 0,1 В | ± (0,02Хизм. + 4 е.м.р.) | |
| Сила постоянного тока | 0 - 400 А | 0,1 А | ± (0,015Хизм. + 4 е.м.р.) |
| 400 - 800 А | 1 А | ± (0,015Хизм. + 4 е.м.р.) | |
| 800 - 900 А | ± (0,02Хизм. + 4 е.м.р.) | ||
| 900 - 1000 А | ± (0,05Хизм. + 30 е.м.р.) | ||
| Сила переменного тока. Частота 40 - 60 Гц | 0 - 400 А | 0,1 А | ± (0,015Хизм. + 5 е.м.р.) |
| 400 - 600 А | 1 А | ± (0,015Хизм. + 4 е.м.р.) | |
| 600 - 800 А | ± (0,05Хизм. + 30 е.м.р.) | ||
| Сопротивление постоянному току | 400 Ом | 0,1 Ом | ± (0,008Хизм. + 6 е.м.р.) |
| 4 кОм | 0,001 кОм | ± (0,006Хизм. + 4 е.м.р.) | |
| 40 кОм | 0,01 Ом | ||
| 400 кОм | 0,1 кОм | ||
| 4 МОм | 0,001 МОм | ± (0,01Хизм. + 4 е.м.р.) | |
| 40 МОм | 0,01 МОм | ± (0,02Хизм. + 4 е.м.р.) | |
| Электрическая емкость | 500 нФ 1) | 0,1 нФ | ± (0,035Хизм. + 6 е.м.р.) |
| 5 мкФ | 0,001 мкФ | ||
| 50 мкФ | 0,01 мкФ | ||
| 500 мкФ | 0,1 мкФ | ||
| 3000 мкФ | 1 мкФ |
Примечание: Хизм. - измеренное значение физической величины; е.м.р. - единица младшего разряда;
1) - при измерениях емкости в диапазоне менее 50 нФ погрешность не нормируется.
Таблица 5 - Метрологические характеристики клещей MD 9235
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 600 В | 0,1 В | ± (0,005Хизм. + 5 е.м.р.) |
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение переменного тока. Частота 50/60 Гц | 600 В | 0,1 В | ± (0,005Хизм. + 5 е.м.р.) |
| Напряжение переменного тока. Частота 45 - 500 Гц | 600 В | 0,1 В | ± (0,015Хизм. + 5 е.м.р.) |
| Напряжение переменного тока. Частота 500 Гц - 3,1 кГц | 600 В | 0,1 В | ± (0,025Хизм. + 5 е.м.р.) |
| Сила переменного тока. Частота 50/60 Гц | 40 А | 0,1 А | ± (0,01Хизм. + 5 е.м.р.) |
| 400 А | |||
| 600 А | 1 А | ||
| Сопротивление постоянному току | 999 Ом | 0,1 Ом | ± (0,01Хизм. + 6 е.м.р.) |
| Частота | 5 - 500 Гц | От 0,01 Гц до 0,1 Гц | ± (0,005Хизм. + 4 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда.
Таблица 6 - Метрологические характеристики клещей MD 9240
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 600 В | 0,1 В | ± (0,005Хизм. + 5 е.м.р.) |
| Напряжение переменного тока. Частота 50/60 Гц | 600 В | 0,1 В | ± (0,005Хизм. + 5 е.м.р.) |
| Напряжение переменного тока. Частота 45 - 500 Гц | 600 В | 0,1 В | ± (0,015Хизм. + 5 е.м.р.) |
| Напряжение переменного тока. Частота 500 Гц - 3,1 кГц | 600 В | 0,1 В | ± (0,025Хизм. + 5 е.м.р.) |
| Сила переменного тока. Частота 50/60 Гц | 40 А 400 А | 0,1 А | ± (0,01Хизм. + 5 е.м.р.) |
| 1000 А | 1 А | ||
| Сопротивление постоянному току | 999 Ом | 0,1 Ом | ± (0,01Хизм. + 6 е.м.р.) |
| Частота | 5 - 500 Гц | От 0,01 Гц до 0,1 Гц | ± (0,005Хизм. + 4 е.м.р.) |
| Температура ) | От минус 50 до минус 20 °С | 1 °С | ± (0,02Хизм. + 6 е.м.р.) |
| От минус 20 до плюс 300 °С | ± (0,02Хизм. + 3 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины; е.м.р. - единица младшего разряда.
1) - с термопарой типа «К».
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 6 В | 0,001 В | ± (0,005Хизм. + 5 е.м.р.) |
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Напряжение переменного тока. Частота 50 - 400 Гц | 6 В | 0,001 В | ± (0,012Хизм. + 5 е.м.р.) |
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Сила постоянного тока | 200 А | 0,1 А | ± (0,02Хизм. + 5 е.м.р.) |
| 0 - 500 А | 1 А | ||
| 500 - 2000 А | ± (0,025Хизм. + 5 е.м.р.) | ||
| Сила переменного тока. Частота 50 - 60 Гц | 200 А | 0,1 А | ± (0,02Хизм. + 5 е.м.р.) |
| 0 - 500 А | 1 А | ± (0,025Хизм. + 5 е.м.р.) | |
| 500 - 2000 А | ± (0,03Хизм. + 5 е.м.р.) | ||
| Сопротивление постоянному току | 600 Ом | 0,1 Ом | ± (0,005Хизм. + 5 е.м.р.) |
| 6 кОм | 0,001 кОм | ||
| 60 кОм | 0,01 Ом | ||
| 600 кОм | 0,1 кОм | ± (0,008Хизм. + 5 е.м.р.) | |
| 6 МОм | 0,001 МОм | ± (0,012Хизм. + 5 е.м.р.) | |
| 40 МОм | 0,01 МОм | ± (0,023Хизм. + 5 е.м.р.) | |
| Электрическая емкость | 60 нФ | 0,01 нФ | ± (0,02Хизм. + 5 е.м.р.) |
| 600 нФ | 0,1 нФ | ||
| 6 мкФ | 0,001 мкФ | ||
| 60 мкФ | 0,01 мкФ | ± (0,035Хизм. + 5 е.м.р.) 1) | |
| 600 мкФ | 0,1 мкФ | ||
| 2000 мкФ | 1 мкФ | ± (0,04Хизм. + 5 е.м.р.) 1) | |
| Частота | 40 - 1999 Гц 4) | От 0,01 Гц до 0,1 Гц | ± (0,001Хизм. + 4 е.м.р.) |
| Температура 2) | От минус 50 до плюс 1000 °С | 1 °С | ± (0,003Хизм. + 4 е.м.р.) |
Примечание: Хизм. - измеренное значение физической величины;
е.м.р. - единица младшего разряда;
1) - температурный коэффициент 0,25*Погрешность измерения/°С;
2) - с термопарой типа «К».
Таблица 8 - Метрологические характеристики клещей MD 9272
| Наименование физической величины | Предел (диапазон) измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Напряжение переменного тока. Частота 50 - 60 Гц | 250 В | 0,1 В | ± (0,005Хизм. + 2 е.м.р.) |
| 600 В | |||
| Сила переменного тока. Частота 50 - 60 Гц | 40 мА | 0,01 мА | ± (0,008Хизм. + 3 е.м.р.) |
| 400 мА | 0,1 мА | ||
| 4000 мА | 1 мА | ||
| 40 А | 0,01 А | ± (0,01Хизм. + 3 е.м.р.) | |
| 0 - 130 А | 0,1 А | ± (0,012Хизм. + 3 е.м.р.) | |
| 130 - 150 А | ± (0,02Хизм. + 5 е.м.р.) |
| Характеристика | Значение для модификации | ||
| MD 9210 | MD 9220 | MD 9225 | |
| Электрическое питание | 3 В; батарея CR2032 | 3 В; две батареи типа ААА | |
| Т емпературный коэффициент | 0,15*Погрешность измерения/°С | ||
| Г абаритные размеры, мм, (длинахширинахвысота) | 190x63x32 | 224x78x40 | 188x63x40 |
| Масса, кг | 0,139 | 0,224 | 0,218 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 45 - 75 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до плюс 40 до 80 без конденсации | ||
Таблица 10 - Технические характеристики клещей MD (продолжение)
| Характеристика | Значение для модификации | ||
| MD 9230 | MD 9235 | MD 9240 | |
| Электрическое питание | 3 В; две батареи типа ААА | ||
| Т емпературный коэффициент | 0,15xПогрешность измерения/°С | ||
| Г абаритные размеры, мм, (длинаxширинаxвысота) | 227x78x40 | 189x78x40 | 224x78x40 |
| Масса, кг | 0,290 | 0,192 | 0,224 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 45 - 75 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до плюс 40 до 80 без конденсации | ||
| Таблица 11 - Технические характеристики клещей MD (продолжение) | ||
| Характеристика | Значение для модификации | |
| MD 9250 | MD 9272 | |
| Электрическое питание | 3 В; две батареи типа АА | 3 В; две батареи типа ААА |
| Характеристика | Значение для модификации | |
| MD 9250 | MD 9272 | |
| Т емпературный коэффициент | 0,15 ^Погрешность измерения/°С | 0,1 хПогрешность измерения/°С |
| Г абаритные размеры, мм, (длинахширинахвысота) | 264x97x43 | 212x57x37 |
| Масса, кг | 0,608 | 0,225 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 45 - 75 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до плюс 40 до 80 без конденсации | |
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 12 - Комплектность
| Наименование | Количество | Примечание |
| Клещи (по заказу) | 1 | |
| Сумка для переноски | 1 | |
| Кабель измерительный с пробниками | 2 | |
| Термопара типа «К» | 1 | В зависимости от модели |
| Батареи питания | 1 (2) | В зависимости от модели |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 59619-15 «Клещи токоизмерительные MD. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2014 года.
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным MD
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.
7. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
8. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
9. Техническая документация фирмы «METREL d.d.», Словения.
- «выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании».
| Зарегистрировано поверок | 1414 |
| Поверителей | 75 |
| Актуальность данных | 17.09.2024 |
