| Номер в госреестре | 59625-15 |
| Наименование СИ | Измерители частичных разрядов |
| Обозначение типа СИ | DDX |
| Изготовитель | "Hipotronics, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 16.01.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители частичных разрядов DDX предназначены для измерения уровня частичных разрядов и испытательного напряжения переменного тока.
Принцип действия измерителей частичных разрядов DDX (далее - измерители) заключается в регистрации и измерении параметров импульсов тока, возникающих при частичных разрядах в высоковольтном оборудовании.
Измерители выпускаются в следующих модификациях: DDX-7000, DDX-7000DC, DDX-7000SL, DDX-8003.
DDX-7000 - базовая модификация для измерения уровня частичных разрядов, обработки и представления в графическом виде данных, протоколирования.
DDX-7000DC - базовая модификация, с установленным дополнительным программным обеспечением для измерения уровня частичных разрядов при испытаниях высоким напряжением постоянного тока.
DDX-7000SL - базовая модификация для измерения уровня частичных разрядов, с установленным дополнительным программным и аппаратным модулем, позволяющим проводить поиск места положения дефекта (повышенного уровня частичных разрядов) в силовом кабеле.
DDX-8003 - базовая модификация для измерения уровня частичных разрядов, с возможностью распознавать и удаления внешних помехи, проникающих в измерительную схему.
Структура условного обозначения модификаций измерителей указана на рисунке 1.
DDX - □ - □ - □
А - питание 120 В В - питание 230 В
С - экранированный корпус
R - экранированный корпус для установки в стендовую нишу
7000 - измерители частичных разрядов модификации DDX-7000 7000DC - измерители частичных разрядов модификации DDX-7000DC 7000SL - измерители частичных разрядов модификации DDX-7000SL 8003 - измерители частичных разрядов модификации DDX-8003
Рисунок 1 - Структура условного обозначения модификаций измерителей частичных
разрядов модификации DDX
В измерителях применен электрический метод для обнаружения частичного разряда (ЧР), при котором частичный разряд измеряется путем измерения потока электрического заряда в изоляционном материале во время пробивания его напряжением (в пустотах, вдоль поверхности, или в свободном воздухе). Поскольку электрический заряд течет через изолятор, имеющий сопротивление, может быть измерено напряжение. Это напряжение пропорционально частичному разряду, присутствующему в изоляторе. Так как разряд (т.е. поток электрического заряда) и есть пробой изоляции, сигналом разряда является импульс.
Измерители имеют два канала: измерения испытательного напряжения и измерения уровня частичных разрядов. Канал измерения испытательного напряжения представляет собой вольтметр, на вход которого поступает напряжение переменного тока низкого уровня (до 7 В) с выхода высоковольтного делителя.
Входной сигнал усиливается, фильтруется в модуле усиления и передается в модули измерения и сбора данных. Модуль измерения измеряет величину частичных разрядов и приложенное напряжение. Плата сбора данных преобразует импульсы ЧР в цифровую форму для их графического представления и анализа. Модуль может функционировать в нескольких режимах, в зависимости от типа проводимых измерений. Результаты измерений отображаются на графическом цветном LCD-дисплее с разрешением 800 на 600 точек в буквенно-цифровом виде или (и) в виде осциллограммы. Для привязки результатов измерений ко времени их выполнения измерители оснащены системными часами.
Измерители имеют модульную конструкцию, при которой составные части вставляются в отдельные разъемы (слоты) и состоят из следующих основных узлов: модуля персонального компьютера (ПК), модуля усиления, модуля усиления для проверки кабелей (SL), модуля измерения, модуля сбора данных, модуля дисплея, модуля калибратора и двух блоков питания (для ПК и для остальных модулей).
Модуль калибратора генерирует импульсы с известной амплитудой для калибровки прибора. Взаимодействие между модулями измерителя и ПК происходит через специальную интерфейсную плату.
Конструктивно прибор размещен в закрытом корпусе настольного исполнения (для размещения в стандартной 19-дюймовой стойке). На передней панели прибора расположены выключатель питания, графический дисплей, порты USB для подключения внешней клавиатуры и манипулятора типа «мышь», привод CD/RW, привод для гибких дисков размером 3,5 дюйма.
На задней панели измерителей расположены измерительные входы, выходной разъем встроенного калибратора, разъем для подключения внешнего монитора, разъем для подключения к локальной сети, разъем интерфейса Centronics для подключения внешнего принтера, два разъема интерфейса RS-232, клеммы заземления, разъем сетевого питания, ручки для переноски.
Технические возможности измерителя соответствуют требованиям стандарта МЭК 60270 (ГОСТ 20074-83), устанавливающего метод измерения характеристик частичных разрядов в изоляции электрооборудования при напряжениях свыше 1000 В.

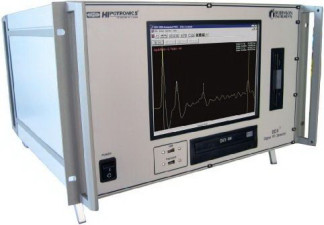

Общий вид измерителей показан на рисунке 2.
Программное обеспечение (ПО) измерителей включает в себя операционную систему Microsoft Windows и внешнее прикладное ПО DDXMain (APDSL, DDX8003 в зависимости от модификации измерителя), устанавливаемое на жесткий диск встроенного в измерители компьютера. Оно служит для обеспечения функционирования измерителей, управления интерфейсом и процессами измерений, расчета характеристик, построения графиков и изображений и т.д. Данное ПО является метрологически значимым и защищено от несанкционированного вмешательства системой паролей.
Всего листов 6
Метрологические характеристики измерителей с учетом погрешности, вносимой ПО, представлены в таблице 2 . Суммарная погрешность измерителей с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности.
Идентификационные данные программного обеспечения измерителей частичных разрядов DDX представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО измерителей частичных разрядов DDX
| Модификация | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| DDX-7000 | DDXMain | 2.2.2.0 | 53 8d 35 bb 7a 91 31 da ef ac 53 3d bb fd 30 fc | MD5 |
| DDX-7000DC | DDXMain | 2.2.2.0 | 53 8d 35 bb 7a 91 31 da ef ac 53 3d bb fd 30 fc | MD5 |
| DDX-7000SL | DDXMain / APDSL | 2.2.2.0 / 1.0.0.8 | 53 8d 35 bb 7a 91 31 da ef ac 53 3d bb fd 30 fc | MD5 |
| DDX-8003 | DDX8003 | 2.2.1.0 | 53 8d 35 bb 7a 91 31 da ef ac 53 3d bb fd 30 fc | MD5 |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 2 - Основные технические характеристики измерителей частичных разрядов DDX
| Параметр | Значение | |
| DDX-7000, DDX-7000DC, DDX-7000SL | DDX-8003 | |
| Предел измерения уровня частичных разрядов, пКл | 1000 | |
| Пределы допускаемой относительной погрешности измерения уровня частичных разрядов, % | ± 3,0 | |
| Предел измерения напряжения переменного тока (среднеквадратичное значение), В | 7 | |
| Пределы допускаемой приведенной погрешности измерения напряжения переменного тока, % | ± 1,0 | |
| Диапазон частот напряжения переменного тока, Гц | от 40 до 400 | |
| Диапазон воспроизведения амплитуды импульсов частичных разрядов, В | от 0,001 до 10 | |
| Пределы допускаемой относительной погрешности установки амплитуды импульсов, % | ± 3,0 | |
| Напряжение питания, В | 230 | |
| Частота напряжения питания, Гц | 50 | |
| Г абаритные размеры, мм, (длина х ширина х высота) | 445 x 270 x 460 | |
| Масса, кг | 18 | 23 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 10 до 35 от 35 до 80 без конденсации | |
Знак утверждения типа наносится на переднюю панель измерителей частичных разрядов DDX и на эксплуатационную документацию типографским способом.
Комплект поставки измерителей частичных разрядов DDX указан в таблице 3.
Таблица 3
| Наименование | Количество |
| Измеритель частичных разрядов DDX-7000 (DDX-7000DC, DDX-7000SL или DDX-8003) | 1 шт. |
| Клавиатура | 1 шт. |
| Манипулятор типа «мышь» | 1 шт. |
| Трехканальный сетевой фильтр от высокочастотных и высоковольтных помех | 2 шт. |
| Кабель питания | 1 шт. |
| Коаксиальный кабель длиной 15м | 3 шт. |
| Коаксиальный кабель длиной 2 м | 3 шт. |
| Нагрузка 50 Ом | 1 шт. |
| Разделительный трансформатор | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП-1837/550-2014 «ГСИ. Измерители частичных разрядов DDX. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 25 сентября 2014 г.
Таблица 4 - Основные средства, применяемые при поверке
| Тип прибора | Основные метрологические характеристики |
| Калибратор универсальный Fluke 9100E (Госреестр № 25985-09) | Предел воспроизведения напряжения переменного тока: 10 В. Пределы допускаемой погрешности воспроизведения напряжения переменного тока: ± (0,0004 U + 1,92 мВ). Диапазон частот: от 10 Гц до 3 кГц. |
| Осциллограф цифровой HP-5464D (Госреестр № 24152-02) | Пределы допускаемой относительной погрешности коэффициента развертки ± 0,01 %. Пределы допускаемой относительной погрешности коэффициента отклонения ± 1,5 %. |
Методы измерений с помощью измерителей частичных разрядов DDX указаны в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям частичных разрядов DDX
1) ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
2) Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
