| Номер в госреестре | 59643-15 |
| Наименование СИ | Изделия |
| Обозначение типа СИ | МВИ-102М |
| Изготовитель | ООО Фирма "Информтест", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 23.01.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Изделия МВИ-102М (далее - изделия) предназначены для согласования уровней мощности радиоэлектронной аппаратуры путем воспроизведения нормированных значений ослабления мощности в коаксиальных линиях передачи, а также для проверки подключаемых коаксиальных кабелей объекта контроля (далее - ОК) на обрыв.
Конструктивно изделие представляет собой компактный настольный прибор, обеспечивающий установку в стандартную 19” стойку.
Функционально изделие состоит из следующих узлов:
- экранированные радиочастотные блоки;
- процессорный модуль управления;
- формирователь напряжений вторичного питания;
- плата управления;
- плата индикации;
- преобразователь напряжения AC-DC.
Изделие работает под управлением персонального компьютера через интерфейсы USB2.0 или ETHERNET 10/100 Base T (локальная сеть LAN) и предназначено для использования в автоматизированных измерительных системах, создаваемых на основе магистрали LXI.
В изделии реализованы следующие каналы:
- каналы ослабления входной мощности изделия;
- канал проверки коаксиальных кабелей ОК на обрыв.
Каналы ослабления входной мощности изделия
1) Канал «РИУС-БКУПИ»
Канал реализуется установкой нормированных значений ослабления мощности, поступающей на соединитель «ВХОД1» и последующей коммутацией на соединители «АТ28», «АТ29», «АТ30» и «АТ31» изделия.
2) Канал «БКУПИ - РИУС»
Канал реализуется коммутацией входной мощности, поступающей на соединители «АТ89», «АТ84» и «АТ85» и последующей установкой нормированных значений ослабления мощности на соединителе «Выход» изделия.
Принцип действия каналов основан на установке набора высокочастотных резистивных элементов управляющим цифровым сигналом по шине LXI.
Канал проверки коаксиальных кабелей ОК на обрыв
Канал реализуется выдачей изделием (высокочастотного) ВЧ сигнала на соединитель «ГВЧ ВЫХОД» с подключенным коаксиальным кабелем и контролем мощности, поступающей с кабеля на соединитель «ВЧ ВХОД».
Принцип действия канала основан на установке и контроле ВЧ сигнала по шине LXI.
По условиям эксплуатации изделие относится к группе 2 по ГОСТ 22261-94 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 35 °С и относительной влажности воздуха до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.
Лист № 2 Всего листов 5

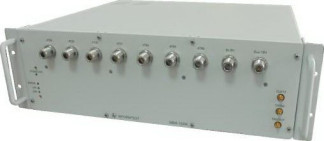

Внешний вид изделия с указанием места нанесения знака утверждения типа приведен на рисунках 1, 2. Места размещения наклеек для пломбировки от несанкционированного доступа расположены на винтах, соединяющих верхнюю крышку с кожухом изделия.
Программное обеспечение (ПО) изделия включает в себя драйвер инструмента, программную панель инструмента и общесистемное ПО «Informtest Visa».
Драйвер и программная панель инструмента обеспечивают управление изделием. Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и изделия
В комплект ПО «Informtest Visa» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи.
Лист № 3 Всего листов 5
Метрологически значимая часть ПО выделена в файл «библиотека математических преобразований» unmvi 102_math.dll.
Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчета контрольной суммы приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | unmvi102 math.dll |
| Номер версии ПО (идентификационный код) | 1.0 |
| Цифровой идентификатор ПО | 9C1BDAF3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Влияние ПО на метрологические характеристики изделия учитывается в общих согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Основные метрологические характеристики изделий приведены в таблице 2.
Таблица 2
| Параметры | Канал «БКУПИ - РИУС» | Канал «РИУС -БКУПИ» | ||
| входы «АТ89», «АТ84», «АТ85» | выход «ВЫХОД» | вход «ВХОД 1» | выходы «АТ28», «АТ29», «АТ30», «АТ31» | |
| Диапазон значений измеряемой мощности, дБм(1) | от 32 до 36 | - | от минус 43 до минус 48 | - |
| Диапазон значений ослабления мощности, дБ | - | от 6 до 78 | - | от 17 до 52 |
| Шаг установки ослабления мощности, дБ | - | 1 | - | 1 |
| Диапазон значений выходной мощности, дБм | - | от минус 42 до плюс 26 | - | от минус 65 до минус 95 |
| Пределы допускаемой абсолютной погрешности по ослаблению мощности, дБ | - | ± 1 | - | ± 1 |
| Диапазон частот, ГГц | от 1 до 4 | |||
| КСВН, не более | 2,5 | |||
Примечание: (1)«дБм» обозначает уровень мощности (дБ) относительно 1 мВт.
Общие характеристики
Тип высокочастотных соединителей.......................................................50 Ом, N (розетка)
Габаритные размеры (длина х ширина х высота), мм, не более................480 х 435 х 146
Мощность, потребляемая от сети питания, В-А, не более..............................................200
Масса, кг, не более..................................................................................................................20
Параметры электропитания:
- напряжение переменного тока, В...........................................................................220 ± 22;
Лист № 4 Всего листов 5
- частота переменного тока, Гц......................................................................................50 ± 1.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С............................................................от 10 до 35;
- относительная влажность воздуха при температуре 25 °С, %.......................от 40 до 80;
- атмосферное давление, кПа..............................................................................от 86 до 106.
Знак утверждения типа наносится на лицевую панель изделия в виде наклейки и на титульный лист формуляра методом компьютерной графики.
Комплект поставки изделия приведен в таблице 3.
Таблица 3
| Обозначение | Наименование | Кол. |
| ФТКС.411711.006 | ИзделиеМВИ- 102М | 1(1) |
| ФТКС.85001-01 | Комплект ПО модулей Информтест | 1(2) |
| ФТКС34003-01 | Informtest VISA | 1(2) |
| Комплект ЗИП-О | 1 | |
| ФТКС.411711.006РЭ ФТКС.411711.006ФО | Комплект эксплуатационных документов: «МВИ-102М. Руководство по эксплуатации» «МВИ-102М. Формуляр» | 1 1 |
| Комплект ЗИП-Г | 1(3) |
Примечание: (1) Поставляется с кабелем питания;
(2) Поставляется на компакт-диске (CD);
(3) Необходимость поставки указывается в договоре на поставку.
Осуществляется в соответствии с разделом 12 «Поверка» документа ФТКС.411711.006РЭ «МВИ-102М. Руководство по эксплуатации», утвержденным ФГУП «ВНИИМС» 10.10.2014 г.
Основные средства поверки:
Анализатор электрических цепей векторный ZVL13 (рег. № 43232-09): диапазон частот от 9 кГц до 6 ГГц, пределы допускаемой относительная погрешность частоты сигнала опорного кварцевого генератора ± 1х10-6, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи |S21| ± 0,3 дБ.
Сведения о методах измерений систем приведены в документе «МВИ-102М. Руководство по эксплуатации ФТКС.411711.006РЭ».
Нормативные и технические документы, устанавливающие требования к изделию МВИ-102М
ФТКС.411711.006ТУ. «МВИ-102М. Технические условия».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Лист № 5
Всего листов 5
| Зарегистрировано поверок | 5 |
