| Номер в госреестре | 59644-15 |
| Наименование СИ | Устройства привязки видеоизображения к текущему значению времени |
| Обозначение типа СИ | ПТОЛЕМЕЙ-В |
| Изготовитель | ООО "Лаборатория цифрового зрения", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 23.01.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства привязки видеоизображения к текущему значению времени «ПТОЛЕМЕЙ-В» (далее по тексту - устройства) предназначены для измерения значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTS (SU).
Устройство привязки видеоизображения к текущему значению времени «ПТОЛЕМЕЙ-В» состоит из компьютерного блока со встроенным приемником навигационных спутниковых систем, видеокамеры, приемной антенны и блока питания.
Принцип действия устройств основан на автоматической синхронизации шкалы времени измерителя с национальной шкалой времени Российской Федерации UTC (SU), получаемой с помощью приемника навигационных сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, входящего в состав устройств и записи фото-видео кадра с привязкой к текущему значению времени.

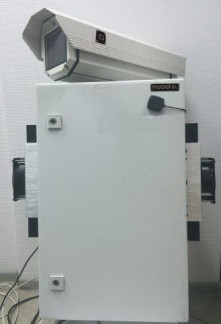

Внешний вид устройств привязки видеоизображения к текущему значению времени «ПТОЛЕМЕЙ-В» показан на рисунке 1.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации.
Общие сведения о программном обеспечении приведены в таблице 1.
Таблица 1
| уровень защиты (класс риска) | «высокий» по Р50.2.077-2014 (класс С по WELMEC 7.2) |
| идентификационное наименование | ParkFixMetrolo gyDLL.dll; ParkFixMetrolo gyDLL64.dll |
| идентификационный номер версии | 1.0 и выше |
Таблица 2
| Наименование параметра | Величина, обозначение параметра |
| Пределы допускаемых смещений шкал времени относительно шкалы UTS (SU), с | ± 2 |
| Технические характеристики: Масса устройства не более, кг | 80 |
| Размеры блока управления (ширина х высота х глубина) , мм Размеры камер в кожухах (ширина х высота х длинна), мм | 400 х 800 х 300 134 х 88 х 273 |
| Рабочие условия эксплуатации: диапазон рабочих температур | от минус 40 до плюс 60 °C |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель устройств привязки видеоизображения к текущему значению времени «ПТОЛЕМЕЙ-В» методом наклейки.
• Блок управления «ПТОЛЕМЕЙ-В БУ 1» - 1 шт.
• IP камера в кожухе К1 с разрешением 2448 x 2050, 15 fps, CCD mono - 1 шт.
• Кабель питания - 1 шт.
• Опция: дополнительная IP камера в кожухе К2, с разрешением не ниже 1000 х 900,
15 fps - 1- 4 шт.
• Опция: IP камера в кожухе К1 с разрешением 2448 x 2050, 15 fps, CCD mono - 1-3 шт.
• Опция: ИК-осветитель, 1- 8 шт.
осуществляется по документу МП РТ 2183-2014 «Устройства привязки видеоизображения к текущему значению времени «ПТОЛЕМЕЙ-В». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 15 октября 2014 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | |
| Пределы измерений | Пределы допускаемой погрешности | |
| Радиочасы МИР РЧ-01, Госреестр 27008-04 | к шкале времени UTC | ± 1 мкс |
Сведения о методиках (методах) измерений содержатся в документе Устройства привязки видеоизображения к текущему значению времени «ПТОЛЕМЕЙ-В». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования на устройства привязки видеоизображения к текущему значению времени «ПТОЛЕМЕЙ-В»:
- ГОСТ 8.129-2013 Г осударственная поверочная схема для средств измерений времени и частоты;
- Технические условия АИТС.401144.001ТУ.
Осуществление мероприятий государственного контроля (надзора).
