Анализаторы жидкости Inolab, 59656-15

Назначение

Анализаторы жидкости серии Inolab (далее - анализаторы) предназначены для измерения рН, рХ, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), массовой концентрации растворенных солей (TDS), растворенного кислорода, а также температуры воды и водных растворов.

Описание

Анализаторы жидкости серии Inolab выпускаются в следующих модификациях: inoLab pH/Ion 7320/7320P, InoLab Multi 9420/9430 IDS.

Принцип работы анализаторов потенциометрический, основан на измерении потенциалов на электродах первичных преобразователей.

Конструктивно анализаторы состоят из измерительного блока и подключаемых к нему датчиков.

Результаты измерений рН, рХ, ОВП, УЭП, температуры жидкости, массовой концентрации анионов и катионов, растворенного кислорода, TDS, время и дата измерений выводятся на жидкокристаллический дисплей анализатора или на экран персонального компьютера.

Анализаторы имеют систему автоматической термокомпенсации, интерфейс для подключения персонального компьютера.

Анализаторы выпускаются нескольких модификаций, которые отличаются конструкцией, типом исполнения и измеряемыми параметрами. Модели inoLab pH/Ion 7320/7320Р предназначены для измерения рН, рХ, ОВП и температуры жидкости. Модель inoLab Multi 9420/9430 IDS предназначена для измерения рН, рХ, ОВП, массовой концентрации TDS, растворенного кислорода, а также температуры жидкости.

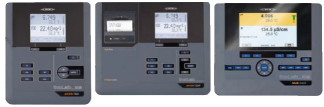

Фотографии внешнего вида анализаторов представлены на рисунке 1. Места нанесения знака поверки указаны стрелками.

Inolab рН/Ion 7320

Анализаторы оснащены жидкокристаллическим дисплеем, клавишами управления и встроенным микропроцессором для обработки измерительной информации.

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и передавать на ПК полученные результаты измерений.

Таблица 1. Идентификационные данные программного обеспечения

Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 2. Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации анализатора типографским способом.

Комплектность

Таблица 3.

* Электроды и датчики выбираются по в соответствии с измеряемым параметром (см. таб. 4-8). Ион-селективные электроды используют вместе с электродом сравнения, выбираемым по типу разъема (таб. 5)

Таблица 4. Ион-селективные индикаторные электроды для InoLab pH/Ion 7320 (P) и для Multi 9420/9430 с адаптером ADA 94pH/IDS DIN (bNC)_

Таблица 7. ОВП-электроды

Таблица 8. Прочие датчики для Multi 9420/9430

Поверка

осуществляется по документу МП 98-241-2014 «ГСИ. Анализаторы жидкости серии Inolab. Методика поверки», утвержденному ФГУП «УНИИМ» в ноябре 2014 г.

Эталонные средства измерений, используемые при поверке:

-    буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ± 0,01;

-    стандартные образцы удельной электрической проводимости ГСО 7374-97 -ГСО 7377-97 (удельная электрическая проводимость 112 мСм/см, 12,9 мСм/см,

1,41 мСм/см 0,29 мСм/см, мСм/см; относительная погрешность аттестованного значения ± 0,25 % при Р=0,95);

-    ГСО-ПГС 3713-87 состава газовой смеси O2-N2 (объемная доля кислорода в смеси 0,19 %, абсолютная погрешность аттестованного значения ± 0,006 % при Р=0,95);

-    ГСО-ПГС 3723-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 3,0 % до 5,0 %, относительная погрешность аттестованного значения ± (-0,1 X+0,8) % при Р=0,95, где Х - аттестованное значение, %);

-    ГСО-ПГС 3729-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 10 % до 94 %, относительная погрешность аттестованного значения ± (-0,003 X+0,32) % при Р=0,95, где Х - аттестованное значение, %);

-    рН-метр или иономер с возможностью измерений ОВП (с диапазоном измерений ОВП от минус 2500 до +2500 мВ и абсолютной погрешностью измерений ОВП ± 1 мВ).

-    измеритель температуры двухканальный прецизионный МИТ 2.05 (диапазон измерений температуры от минус 200 оС до 500 оС, абс. погрешность ±0,2 оС) с преобразователем термоэлектрическим ПТСВ-2К (диапазон измерений температуры от минус 80 ° С до 200 ° С, абс. погрешность ±0,1 оС).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, распространяющиеся на анализаторы жидкости серии Inolab

ГОСТ 8.120-99 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений рН

ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»

ГОСТ Р 8.766-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)»

Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten GmbH».

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
