Клещи электроизмерительные (далее по тексту - клещи) APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, APPA sFlex 10D, APPA sFlex 18D, APPA sFlex 10T, APPA sFlex 18T предназначены для измерения (без разрыва цепи) постоянного тока (только APPA A1, APPA A18plus, АРРА 136F, APPA 138F) и переменного тока, постоянного и переменного напряжения (APPA A3AR, APPA A5AR, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F).
| Номер в госреестре | 59659-15 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, APPA sFlex 10D, APPA sFlex 18D, APPA sFlex 10T, APPA sFlex 18T |
| Изготовитель | "APPA Technology Corporation", Тайвань |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи электроизмерительные (далее по тексту - клещи) APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, APPA sFlex 10D, APPA sFlex 18D, APPA sFlex 10T, APPA sFlex 18T предназначены для измерения (без разрыва цепи) постоянного тока (только APPA A1, APPA A18plus, АРРА 136F, APPA 138F) и переменного тока, постоянного и переменного напряжения (APPA A3AR, APPA A5AR, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F).
Клещи имеют дополнительные измерительные функции: измерение сопротивления (APPA A3AR, APPA A5AR, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F), электрической ёмкости (APPA 133F, APPA 136F, APPA 137F, APPA 138F), температуры при помощи внешней термопары (APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F), частоты (APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F), активной мощности (APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F), коэффициента гармоник напряжения и тока (APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F), действующего значения гармоник тока и напряжения (APPA 133F, APPA 136F, APPA 137F, APPA 138F).
Клещи представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналогоцифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем роторного, кнопочного или ползункового типа, в некоторых моделях для управления режимами работы имеется джойстик, осуществляющий навигацию в меню. Измеренные значения отображаются на жидкокристаллическом дисплее, кроме моделей APPA sFlex 10T, APPA sFlex 18T, у которых индикатор отсутствует. Для отображения измеренных значений тока в APPA sFlex 10T, APPA sFlex 18T используется внешний индикатор, в качестве которого могут использоваться клещи или мультиметры, имеющие режим измерения переменного напряжения. Клещи APPA 133F, APPA 136F, APPA 137F, APPA 138F имеют дополнительный режим совместной работы с APPA sFlex 10T и APPA sFlex 18T для расширения диапазона измеряемых значений тока и мощности.
Клещи отличаются набором измерительных функций, диапазоном измерения, погрешностью измерения, диаметром обхвата провода и конструктивными особенностями.
Задняя панель клещей скреплена с передней с помощью двух винтов, один из которых служит местом пломбирования.
*
APPA A0, APPA A1
APPA A17, APPA A17R
APPA A3AR
APPA A5AR
APPA A18plus
APPA 133F, APPA 136F, APPA 137F, APPA 138F
APPA sFlex 10D, APPA sFlex 18D

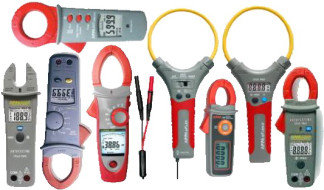

Рисунок 1 - Общий вид клещей электроизмерительных
Таблица 1- Режим измерения напряжения постоянного тока
|
Модель |
Диапазоны измерений, В |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности, В |
|
APPA A3AR, APPA A5AR |
2,1 - 1000 |
100 мВ |
± (0,003 Ux + 2 k) |
|
APPA A18Plus |
0 - 59,99 |
10 мВ |
± (0,007-Ux + 5 k) |
|
60 - 600 |
100 мВ |
||
|
APPA 133F, APPA 136F, APPA 137F, APPA 138F |
0 - 99,99 |
10 мВ |
± (0,007-Ux + 2 k) |
|
100 - 999,9 |
100 мВ |
||
|
где UX - измеренное значение, к- значение единицы младшего разряда |
|||
Таблица 2- Режим измерения напряжения переменного тока
|
Модель |
Диапазоны измерений, В |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности, В |
Диапазоны частот, Гц |
|
APPA A3AR, |
1,3 - 750 |
100 мВ |
± (0,009 Ux + 3 k) |
50 - 60 |
|
APPA A5AR |
± (0,015Ux + 3 k) |
61 - 500 |
||
|
APPA A18Plus |
0.59,99 |
10 мВ |
± (0,01Ux + 5 k) |
45 - 500 |
|
60.599,9 |
100 мВ |
|||
|
0 - 99,99 |
10 мВ |
±(0,01- Ux + 5 k) |
50 - 400 |
|
|
APPA 133F, |
100 - 999,9 |
100 мВ |
||
|
APPA 136F, |
0 - 99,99 |
10 мВ |
±(0,01- Ux + 5 k) |
с ФНЧ |
|
APPA 137F, |
100 - 999,9 |
100 мВ |
50 - 60 |
|
|
APPA 138F |
0 - 99,99 |
10 мВ |
±(0,05- Ux + 5 k) |
с ФНЧ |
|
100 - 999,9 |
100 мВ |
61 - 400 |
||
|
где UX - измеренное значение, к- |
значение единицы младшего разряда, ФНЧ - фильтр нижних частот |
|||
Таблица 3- Режим измерения силы постоянного тока
|
Модель |
Диапазоны измерений, А |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности, А |
|
APPA A1 |
0- 59,99* |
0,01 А |
± (0,015 IX + 10 k) |
|
60 -300 А |
0,1 А |
± (0,015Ix + 5 k) |
|
|
APPA A18Plus** |
0 - 600 |
0,1 А |
± (0,015Ix + 5 k) |
|
APPA 136F** |
0 - 99,99 |
0,01 А |
± (0,015IX + 20 k) |
|
100 - 599,9 |
0,1 А |
± (0,015Ix + 5 k) |
|
|
APPA 138F** |
0 - 99,99 |
0,01 А |
± (0,015Ix + 20 k) |
|
100 - 999,9 |
0,1 А |
± (0,015Ix + 5 k) |
|
|
где IX - измеренное значение, к- значение единицы младшего разряда * - Вариации показаний при различных положениях позиционирования <0,3А ** - Дополнительная погрешность позиционирования (т.е. положения относительно проводника с током) клещей: ± 0,01Ix |
|||
Таблица 4- Режим измерения силы переменного тока
|
Модель |
Диапазоны измерений |
Значение единицы младшего разряда |
Коэффи циент преобра зования мВ/А |
Пределы допускаемой основной абсолютной погрешности*, А |
Диапазоны частот, Гц |
|
APPA A0 |
0,1 - 59,99 А |
0,01 А |
- |
± (0,02Ix + 5 k) |
50 - 60 |
|
60 - 300 А |
0,1 А |
||||
|
APPA A1 |
0,1 - 59,99 А |
0,01 А |
- |
± (0,015Ix + 10 k) |
50 -100 |
|
60 - 300 А |
0,1 А |
- |
|||
|
0,1 - 59,99 А |
0,01 А |
- |
± (0,025 Ix + 5 k) |
100 - 400 |
|
|
60 - 300 А |
0,1 А |
- |
|||
|
APPA A3AR** |
1,5 - 400 А |
0,1 А |
- |
± (0,02Ix + 5 k) |
50 - 60 |
|
Модель |
Диапазоны измерений |
Значение единицы младшего разряда |
Коэффи циент преобра зования мВ/А |
Пределы допускаемой основной абсолютной погрешности*, А |
Диапазоны частот, Гц |
|
APPA A5AR** |
1,5 - 200 А |
0,1 А |
- |
± (0,03Ix + 5 k) |
50 - 60 |
|
APPA A17 |
0 - 5,999 мА |
0,001 мА |
- |
от 0 до 9,99 А: ± (0,01 • Ix + 3 k); от 11 до 49,99 А: ± (0,02 • Ix + 6 k); от 51 до 100 А: ± (0,1 • Ix + 6 k) |
50 - 60 |
|
6 - 59,99 мА |
0,01 мА |
- |
|||
|
60 - 599,9 мА |
0,1 мА |
- |
|||
|
600 мА- 5,999 А |
0,001 А |
- |
|||
|
6 - 59,99 А |
0,01 А |
- |
|||
|
60 - 100 А |
0,1 А |
- |
|||
|
0 - 5,999 мА |
0,001 мА |
- |
от 0 до 9,99 А: ± (0,02 • Ix + 6 k); от 10 до 49,99 А: ± (0,1 • Ix + 6 k); от 50 до 100 А: ± (0,35 • Ix + 6 k) |
61 -400 |
|
|
6 - 59,99 мА |
0,01 мА |
- |
|||
|
60 - 599,9 мА |
0,1 мА |
- |
|||
|
600 мА-5,999 А |
0,001 А |
- |
|||
|
6 - 59,99 А |
0,01 А |
- |
|||
|
60 - 100 А |
0,1 А |
- |
|||
|
APPA A17R |
0 - 5,999 мА |
0,001 мА |
- |
от 0 до 10А: ± (0,01 • Ix + 8 k); от 10 до 50 А: ± (0,02 • Ix + 10 k); от 50 до 100 А: ± (0,1 • Ix + 10 k) |
50 - 60 |
|
6 - 59,99 мА |
0,01 мА |
- |
|||
|
60 - 599,9 мА |
0,1 мА |
- |
|||
|
600 мА - 5,999 А |
0,001 А |
- |
|||
|
6 - 59,99 А |
0,01 А |
- |
|||
|
60 - 100 А |
0,1 А |
- |
|||
|
0 - 5,999 мА |
0,001 мА |
- |
от 0 до 10А: ± (0,02 • Ix + 11k); от 10 до 50 А: ± (0,1 • Ix + 11k); от 50 до 100 А: ± (0,35 • Ix + 11k) |
61 -400 |
|
|
6 - 59,99 мА |
0,01 мА |
- |
|||
|
60 - 599,9 мА |
0,1 мА |
- |
|||
|
600 мА - 5,999 А |
0,001 А |
- |
|||
|
6 - 59,99 А |
0,01 А |
- |
|||
|
60 - 100 А |
0,1 А |
- |
|||
|
APPA A18Plus** |
0 - 600 А |
0,1 А |
- |
± (0,015Ix + 5 k) |
45 - 65 |
|
± (0,025 Ix + 5 k) |
66 - 400 |
||||
|
APPA 133F** APPA 136F** |
0 - 99,99 А |
0,01 А |
- |
± (0,015Ix + 5 k) |
50 -60 |
|
100 - 599,9 А |
0,1 А |
- |
|||
|
0 - 99,99 А |
0,01 А |
- |
± (0,02Ix + 5 k) |
61 -400 |
|
|
100 - 599,9 А |
0,1 А |
- |
|||
|
0,1 - 99,99 А |
0,01 А |
- |
± (0,015Ix + 5 k) |
с ФНЧ 50 - 60 |
|
|
100 - 599,9 А |
0,1 А |
- |
|||
|
0,1 - 99,99 А |
0,01 А |
- |
± (0,05Ix + 5 k) |
с ФНЧ 61 - 400 |
|
|
100 - 599,9 А |
0,1 А |
- |
|||
|
APPA 137F** APPA 138F** |
0 - 99,99 |
0,01 А |
- |
± (0,015Ix + 5 k) |
50 -60 |
|
100 - 999,9 |
0,1 А |
- |
|||
|
0 - 99,99 |
0,01 А |
- |
± (0,02Ix + 5 k) |
61 -400 |
|
|
100 - 999,9 |
0,1 А |
- |
|||
|
0,1 - 99,99 |
0,01 А |
- |
± (0,015Ix + 5 k) |
с ФНЧ 50 - 60 |
|
|
100 - 999,9 |
0,1 А |
- |
|||
|
0,1 - 99,99 |
0,01 А |
- |
± (0,05Ix + 5 k) |
с ФНЧ 61 - 400 |
|
|
100 - 999,9 |
0,1 А |
- |
|
Модель |
Диапазоны измерений |
Значение единицы младшего разряда |
Коэффи циент преобра зования мВ/А |
Пределы допускаемой основной абсолютной погрешности*, А |
Диапазоны частот, Гц |
|
APPA sFlex 10D*** APPA sFlex 18d*** |
0,1 - 29,99 А |
0,01 А |
- |
± (0,03Ix + 5 k) |
45 - 500 |
|
30 - 299,9 А |
0,1 А |
- |
|||
|
300 - 3000 А |
1 А |
- |
|||
|
FPPA sFlex 10T*** APPA sFlex 18T*** |
0,1 - 30 А |
- |
100 |
± 0,03-!пред |
45 - 500 |
|
30 - 300 А |
- |
10 |
|||
|
300 - 3000 А |
- |
1 |
|||
|
где IX - измеренное значение, 1ПРЕд - значение предела измерения, k - значение единицы младшего разряда * - погрешность нормируется для синусоидального сигнала ** - дополнительная погрешность позиционирования клещей: ± 0,01IX *** - максимальная дополнительная погрешность позиционирования клещей: ± 0,03 IX для sFlex 10D, ± 0,02IX для sFlex 18D |
|||||
Таблица 5- Режим измерения сопротивления постоянному току
|
Модель |
Верхние пределы диапазонов измерений |
Значение единицы младшего разряда(к) |
Пределы допускаемой основной абсолютной погрешности |
|
APPA A3AR |
10 кОм |
1 Ом |
± (0,009 Rx + 2 k) |
|
APPA A5AR |
10 кОм |
1 Ом |
± (0,009 Rx + 5 k) |
|
APPA A18Plus |
599,9 Ом |
0,1 Ом |
±(0,01Rx + 5 k) |
|
6 кОм |
1 Ом |
||
|
20 кОм |
10 Ом |
||
|
APPA 133F, APPA 136F, APPA 137F, APPA 138F |
999,9 Ом |
0,1 Ом |
±(0,01Rx + 5 k) |
|
9,999 кОм |
1 Ом |
±(0,01Rx + 3 k) |
|
|
99,99 кОм |
10 Ом |
||
|
где RX - измеренное значение, k - значение единицы младшего разряда |
|||
Таблица6 - Режим измерения ёмкости
|
Модель |
Верхние пределы диапазонов измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
APPA 133F, APPA 136F, APPA 137F, APPA 138F |
3,999 мкФ |
1 нФ |
±(0,019Cx + 8 k) |
|
39.99 мкФ |
10 нФ |
||
|
399,09 мкФ |
100 нФ |
||
|
3999 мкФ |
1 мкФ |
||
|
где CX - измеренное значение, k - значение единицы младшего разряда |
|||
Таблица7 - Режим измерения температуры
|
Модель |
Диапазоны измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
APPA A18Plus |
минус 50,0 °С - 399,9 °С |
0,1 °С |
±(0,01Tx + 3°С) |
|
400 °С - 1000 °С |
1°С |
||
|
APPA 133F, APPA 136F, APPA 137F, APPA 138F |
минус 50,0 °С - 99,9 °С |
0,1°С |
±(0,01Tx + 2°С) |
|
100,0 °С - 399,9 °С |
0,1°С |
±(0,01Tx + 1°С) |
|
|
400 °С - 1000 °С |
1°С |
||
|
где TX - измеренное значение |
|||
Таблица 8- Режим измерения частоты
|
Модель |
Диапазоны измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
APPA A18Plus |
20 - 399,9 Гц |
0,1 Гц |
±(0,001Fx + 5 k) |
|
400 Гц - 4 кГц |
1 Гц |
||
|
APPA 133F, APPA 136F, APPA 137F, APPA 138F |
20 Гц - 99,99 Гц |
0,01 Гц |
±(0,005 Fx + 3 k) |
|
100 Гц - 999,9 Гц |
0,1 Гц |
||
|
1 кГц - 9,999 кГц |
1 Гц |
||
|
где FX - измеренное значение, k - значение единицы младшего разряда |
|||
Таблица 9- Режим измерения активной мощности (постоянной/переменной)
|
Модель |
Диапазоны измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
APPA A18Plus |
0 - 3,999 кВт |
1 Вт |
Максимальная суммарная погрешность напряжения и тока |
|
4 - 39,99 кВт |
10 Вт |
||
|
40 - 360 кВт |
0,1 кВт |
||
|
APPA 133F, APPA 136F, |
9,999 кВт |
1 Вт |
|
|
99,99 кВт |
10 Вт |
||
|
599,9 кВт |
0,1 кВт |
||
|
APPA 137F, APPA 138F |
9,999 кВт |
1 Вт |
|
|
99,99 кВт |
10 Вт |
||
|
999,9 кВт |
0,1 кВт |
||
|
Режим постоянной мощности только для APPA A18Plus , АРРА 136 F , АРРА 138F |
|||
Таблица 10- Режим измерения коэффициента гармоник
|
Модель |
Верхний предел диапазона измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной абсолютной погрешности |
|
APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F |
99,9 % |
0,1 % |
±(0,03Кг + 10 k) |
|
где Кг - измеренное значение, k - значение единицы младшего разрядам |
|||
|
Таблица 11- Режим изме |
Всего листов 9 рения действующего значения гармоник |
|||
|
Модель |
Верхний предел диапазона измерений |
Значение единицы младшего разряда |
№№ гармоник |
Пределы допускаемой основной абсолютной погрешности |
|
APPA 133F, APPA 136F, APPA 137F, APPA 138F |
99,9 % |
0,1 % |
от 1-ой до 12-ой |
±(0,05Х + 10 k) |
|
0,1 % |
от 13-ой до 25-ой |
±(0,1Х + 10 k) |
||
где X - измеренное значение, k - значение единицы младшего разрядам
Таблица 12 - Общие технические характеристики
|
Наименование параметра |
Значение |
|
Температурный коэффициент погрешности в диапазоне меньше 18 °С и больше 28 °С |
0,2 нормального значения/°С |
|
Питание |
батарейное |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до 50 80 |
|
Габаритные размеры, мм, не более |
147 х 60 х 31 для APPA A0, APPA A1 56 х 188 х 28 для APPA A3AR 54 х 193 х 31 для APPA A5AR 176 х 70 х 25 для APPA 17, APPA 17R 78 х 235 х 51 для APPA A18Plus 245х87,5х50,5 для АРРА 133F, АРРА 136F 257х87,5х50,5 для АРРА 137F, АРРА 138F 130 х 270 х27 для АРРА sFlex 10D, АРРА sFlex 10Т 178 х 351 х27 для АРРА sFlex 18D, АРРА sFlex 18Т |
|
Масса (с источником питания), г, не более |
140 для APPA A0, APPA A1 280 для APPA A3AR, APPA A5AR 435 для АРРА 133F, АРРА 136F 470 для АРРА 137F, АРРА 138F 380 для APPA A18Plus 200 для APPA 17, APPA 17R, АРРА sFlex 10D, АРРА sFlex 18D, АРРА sFlex 10Т, АРРА sFlex 18Т |
|
Максимальный диаметр провода, мм |
25 для APPA A0, APPA A1 27 для APPA A3 AR 16 для APPA A5AR 40 для APPA 17, APPA 17R 35 для APPA A18Plus 37 для АРРА 133F, АРРА 136F 42 для АРРА 137F, АРРА 138F 250 для АРРА sFlex 10D, АРРА sFlex 10Т 450 для АРРА sFlex 18D, АРРА sFlex 18Т |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или специальным штампом.
Таблица 14 Комплектность
|
Наименование |
Количество |
Примечание |
|
Клещи электроизмерительные |
1 шт. |
|
|
Чехол |
1 шт. |
Только для APPA A18Plus, АРРА 133F, АРРА 136F, АРРА 137F, АРРА 138F |
|
Измерительные провода |
2 шт. |
Кроме APPA A0, APPA A1, АРРА sFlex 10D, АРРА sFlex 18D, APPA 17, APPA 17R |
|
Источник питания |
1 комплект |
Установлен |
|
Термопара К-типа |
1 шт. |
Только для APPA A18Plus, АРРА 138F |
|
Адаптер термопары |
1 шт. |
Только для APPA A18Plus, АРРА 138F |
|
Руководство по эксплуатации |
1 экз. |
|
|
Методика поверки |
1 экз. |
|
|
Упаковочная коробка |
1 шт. |
осуществляется в соответствии с документом 54882137-14/2МП «Клещи электроизмерительные APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, АРРА sFlex 10D, АРРА sFlex 18D, АРРА sFlex 10T, АРРА sFlex 18T. Методика поверки», утвержденным ФБУ «ЦСМ Московской области» 12 ноября 2014 г.
Основное поверочное оборудование:
- калибратор FLUKE 5520A, погрешность по напряжению от ±0,0011 % до ±0,025 %, погрешность по току от ±0,01 % до ±0,12 %, погрешность по сопротивлению от ±0,0028 % до
0,025 % (с опцией SC 600), погрешность по емкости от ±0,25 % до ±0,75 %;
- калибратор переменного тока «Ресурс-К2», диапазон установки коэффициента гармоник по напряжению Ku от 0,1 до 30 %, предел допускаемой относительной погрешности установки Ku ± (0,3 + 0,03(Kumax/Ku - 1) %, диапазон установки коэффициента гармоник по току Ki от 0,1 до 100 %, предел допускаемой относительной погрешности установки Ki ± (0,3 + 0,01 • (Kimax/Ku - 1) %.
Клещи электроизмерительные APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, АРРА sFlex 10D, АРРА sFlex 18D, АРРА sFlex 10T, АРРА sFlex 18T. Руководство по эксплуатации 54882137-14/2РЭ.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным APPA A0, APPA A1, APPA A3AR, APPA A5AR, APPA A17, APPA A17R, APPA A18Plus, APPA 133F, APPA 136F, APPA 137F, APPA 138F, АРРА sFlex 10D, АРРА sFlex 18D, АРРА sFlex 10T, АРРА sFlex 18T
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «APPA Technology Corporation», Тайвань.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 4301 |
| Поверителей | 132 |
| Актуальность данных | 18.09.2024 |
