Мерник металлический эталонный 1-го разряда М1р-60, 59670-15

Назначение

Мерник металлический эталонный 1-го разряда М1р-60 предназначен для измерения объема жидкости, хранения и передачи единицы объема жидкости.

Описание

Принцип действия мерника металлического эталонного 1-го разряда М1 р-60 основан на измерении объема неагрессивной жидкости методом налива и слива. Мерник устанавливают в вертикальное положение, при поверке мер вместимости воду подают в предварительно смоченный водой мерник через наливной кран. После заполнения мерника воду сливают через сливной кран сплошной струей в поверяемую меру вместимости с последующей выдержкой 1 мин на слив капель.

Мерник металлический эталонный 1-го разряда М1р-60 состоит из резервуара, измерительной горловины, сливного и наливного кранов. В верхней части резервуара крепится ампула уровня для контроля установки мерников в вертикальное положение и гильза термометра с крышкой. Резервуар мерника устанавливается на раму, имеющую опоры для передвижения мерников, и домкраты для установки мерника в вертикальное положение. Горловина мерника имеет водоуказательное окно со шкальной пластиной, на которой наносится отметка соответствующей номинальной вместимости мерника при температуре 20 °С.

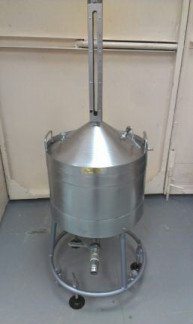

Общий вид мерника металлического эталонного 1-го разряда М1р-60 приведен на рисунке 1.

Пломбирование мерника осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки (пломбируются сливной и наливной краны), и нанесением поверительного клейма на мастику, ограничивающую доступ к винту регулировки шкалы. Места пломбирования приведены на рисунке 2.

Технические характеристики

Номинальная вместимость при температуре 20 °С, дм Пределы относительной погрешности при температуре 20 °С, %, не более Измеряемая среда

Температура измеряемой среды, оС Г абаритные размеры, мм, не более Масса, кг, не более Условия эксплуатации:

-    температура окружающего воздуха, С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средний срок службы, лет

60 ± 0,02

спирт и другие неагрессивные жидкости по отношению к материалу мерника 20

560х560х1400

26

(20±5) от 30 до 80 от 84 до 106 10

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника, методом гравировки и сверху по центру титульного листа паспорта типографским способом.

Комплектность

-    Мерник металлический эталонный 1-го разряда М1р-60 - 1 шт.;

-    Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».

Средства поверки:

-    весы эталонные специального I класса точности по ГОСТ Р 53228-2008;

-    наборы эталонных гирь класса точности F1 по ГОСТ OIML R111-1-2009;

-    цилиндры, мензурки, пипетки, колбы, пробирки по ГОСТ 1770-74;

-    термометры жидкостные стеклянные с ценой деления 0,1 °С по ГОСТ 13646-68.

Сведения о методах измерений

Методика измерений изложена в разделе 7 «Методика измерений» паспорта.

Нормативные и технические документы, устанавливающие требования к мернику металлическому эталонному 1-го разряда М1р-60

1    ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема жидкости»;

2    Техническая документация ОАО «Казанский опытный завод «Эталон».

Рекомендации к применению

-    в качестве рабочего эталона 1-го разряда при передаче единицы объема жидкости в соответствии с государственной поверочной схемой, а так же при проведении поверки, калибровки и испытаний компакт-пруверов;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
