Трансформаторы тока LZZB8-35D, 59679-15

Назначение

Трансформаторы тока LZZB8-35D (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления (масштабирующее преобразование тока) в электросетях переменного тока промышленной частоты.

Описание

Однофазные трансформаторы, имеющие магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток от проникновения влаги, а также от механических повреждений.

Трансформаторы имеют опорную конструкцию. В нижней части расположена металлическая плита, с помощью которой они крепятся на горизонтальных и вертикальных поверхностях. На верхней части трансформатора находятся выводы первичной обмотки.

Трансформаторы выпускаются с двумя вторичными измерительными обмотками и двумя вторичными обмотками, предназначенными для подключения устройств защиты и автоматики.

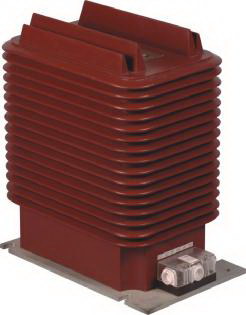

Внешний вид трансформатора представлен на рисунке 1.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 1. Таблица 1

Климатическое исполнение У3 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на табличку на корпусе трансформатора методом наклейки.

Комплектность

Трансформатор тока LZZB8-35D - 3 шт. (№ 060260; 060257; 060263).

Паспорт - 1 шт.

Поверка

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень рекомендуемых основных средств поверки:

-    трансформатор тока эталонный двухступенчатый ИТТ-3000.5, Госреестр СИ № 19457-00;

-    трансформатор тока измерительный лабораторный ТТИ-100, Госреестр СИ № 29922-05;

-    прибор сравнения КНТ-03, Госреестр СИ № 24719-03.

Сведения о методах измерений

Приведены в разделе 3 паспорта на трансформатор тока LZZB8-35D.

Нормативные документы, устанавливающие требования к трансформаторам тока LZZB8-35D

1    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2    ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»

3    ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

Лист № 3 Всего листов 3

Рекомендации к применению

При осуществлении торговли;

При учете количества энергетических ресурсов.
