Трансформаторы напряжения JDZX8-35R2, 59680-15

Назначение

Трансформаторы напряжения JDZX8-35R2 (далее - трансформаторы) предназначены для измерений напряжений переменного тока промышленной частоты в сетях напряжением 35 кВ, с целью передачи информации измерительным приборам и/или устройствам защиты и управления.

Описание

Трансформаторы напряжения JDZX8-35R2 являются однофазными трансформаторами, относящимися к классу измерительных преобразователей. Трансформаторы имеют первичную обмотку, две основные (измерительные) вторичные обмотки и одну дополнительную вторичную обмотку, предназначенную для питания цепей защиты, автоматики, управления, сигнализации, а также контроля изоляции сети.

Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.

Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования. Трансформаторы имеют опорную металлическую плиту.

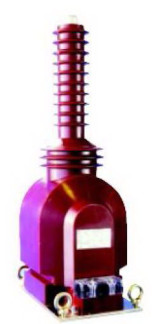

Внешний вид трансформатора представлен на рисунке 1.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 1. Таблица 1

Климатическое исполнение У3 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на табличку на корпусе трансформатора методом наклейки.

Комплектность

Трансформатор напряжения JDZX8-35R2 - 3 шт. (№ 060036; № 065040; 065091). Паспорт - 1 шт.

Поверка

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Перечень рекомендуемых основных средств поверки:

-    Трансформатор напряжения измерительный лабораторный НЛЛ, Госреестр СИ № 5811-06;

-    Магазин нагрузок МР3025, Госреестр СИ № 22808-07;

-    Прибор сравнения КНТ-03, Госреестр СИ № 24719-03.

Сведения о методах измерений

Приведены в разделе 3 паспорта на трансформатор напряжения JDZX8-35R2.

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZX8-35R2

1    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»

2    ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки»

Лист № 3 Всего листов 3

Рекомендации к применению

осуществлении торговли

учете количества энергетических ресурсов.
