| Номер в госреестре | 59682-15 |
| Наименование СИ | Трансформатор тока лабораторный шинный специальный |
| Обозначение типа СИ | ТЛШС-15 |
| Изготовитель | ОАО "НИПКИ высоковольтного аппаратостроения" (НИИВА), г.С.-Петербург |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор тока лабораторный шинный специальный ТЛШС - 15 предназначен для использования в цепях переменного тока частотой 50 Гц и напряжением до 15 кВ при электрических измерениях и поверке по ГОСТ 8.217-2003 трансформаторов тока в качестве рабочего эталона 2 разряда по ГОСТ 8.550-86.
Принцип действия трансформатора ТЛШС - 15 (далее - трансформатор) основан на явлении электромагнитной индукции. Трансформатор является масштабным измерительным преобразователем переменного тока, коэффициент преобразования которого пропорционален отношению чисел витков вторичной и первичной обмоток.
Конструктивно трансформатор выполнен двухступенчатым. Первая ступень ТЛШС - 15 - I представляет собой тороидальный магнитопровод из электротехнической стали с расположенной на нем вторичной обмоткой, выполненной из восьми секций. Под каждой секцией, занимающей 1/8 длины образующей магнитопровода, размещена специальная контрольная обмотка. Выводы секций вторичной обмотки, а также выводы контрольных обмоток присоединены к контактным зажимам, расположенным на клеммной крышке в верхней части корпуса первой ступени. Первичной обмоткой трансформатора первой ступени является проходящий через окно магнитопровода токоведущий стержень, являющийся частью контура первичного тока.
Вторая ступень ТЛШС - 15 - II представляет собой многопредельный трансформатор тока с первичной и тремя одинаковыми вторичными обмотками. Первичная и вторичные обмотки имеют ряд ответвлений, что обеспечивает многопредельность. Магнитопровод с обмотками помещен в изолированный корпус, на крышке которого расположены контактные зажимы выводов первичной и вторичной обмоток. На боковой поверхности корпуса укреплена таблица присоединений второй ступени для различных коэффициентов трансформации.
Лист № 2 Всего листов 4

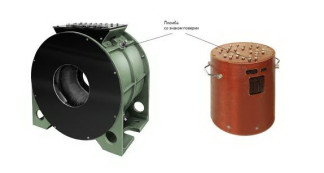

Внешний вид трансформатора тока ТЛШС - 15 представлен на рисунке 1. Элементы конструкции обеспечивают выполнение технических требований, нормируемых ГОСТ 23624-2001, включая требования безопасности.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение, кВ | 15 |
| Диапазон первичного тока, кА | от 10 до 400 |
| Номинальный коэффициент трансформации первой ступени | 500 |
| Номинальный первичный ток второй ступени, А | 10; 15; 18; 25; 28; 30; 36; 40; 45; 48; 50; 56; 60; 70; 75; 80; 90; 100; 120; 200; 240; 280; 360; 400; 480; 560 |
| Номинальный вторичный ток второй ступени, А | 5 |
| Номинальная вторичная нагрузка второй ступени (еоБф = 0,8), Ом | 0,4 |
| Номинальная частота, Гц | 50 |
| Класс точности по ГОСТ 23624-2001 (в диапазоне от 10 до 36 кА) | 0,2 |
| Полная погрешность (в диапазоне от 30 до 400 кА), % | 0,4 |
| Габаритные размеры, мм, не более: (длина х ширина х высота) - ТЛШС - 15 - I - ТЛШС - 15 - II | 770 х 440 х 830 465 х 575 х 600 |
| Масса, кг, не более: - ТЛШС - 15 - I - ТЛШС - 15 - II | 125 90 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Срок службы, лет, не менее | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, % - атмосферное давление, кПа | от 10 до 35 от 30 до 80 от 84 до 106 |
Примечание - полную погрешность каскада оценивают по формуле s =^jsf + s 2 , где 81 и 82 - полные погрешности ТЛШС-15-I и ТЛШС-15-II, соответственно.
Таблица 2
| № п.п. | Наименование | Обозначение | Кол-во |
| Трансформатор тока лабораторный шинный специальный в составе: | ТЛШС - 15 | ||
| 1 | - первая ступень | ТЛШС - 15 - I | 1 |
| 2 | - вторая ступень | ТЛШС - 15 - II | 1 |
| 3 | Руководство по эксплуатации | 1 | |
| 4 | Формуляр | 1 | |
| 5 | Методика поверки | МП 61-262-2014 | 1 |
осуществляется по документу МП 61-262-2014 "ГСИ. Трансформатор тока лабораторный шинный специальный ТЛШС - 15. Методика поверки"
Эталонные средства измерений, используемые при поверке:
Трансформатор тока ИТТ 3000.5, ГР № 19457-00;
Трансформатор тока ТТИ-200, ГР № 37898-08;
Прибор сравнения КТ-01, ГР № 18287-99.
Методика измерений изложена в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока ТЛШС-15
ГОСТ 23624-2001 Трансформаторы тока измерительные лабораторные. Общие технические условия.
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
Трансформатор тока лабораторный шинный специальный ТЛШС - 15. Руководство по эксплуатации.
Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений
осуществление мероприятий государственного контроля (надзора) оказание услуг по обеспечению единства измерений
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
