ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТДВ-35 Назначение средства измерений
Трансформаторы тока ТДВ-35 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Трансформаторы тока ТДВ-35 изготовлены в период с 1960 по 1974 гг. (далее - трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.
Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы встраиваются в масляные выключатели типа ВМД-35 или ВМ-35.
Общий вид трансформаторов тока ТДВ-35 показан на рисунке 1.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

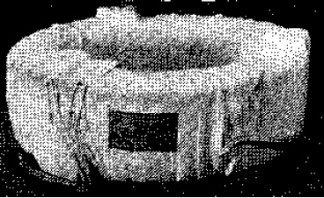

Рисунок 1 - Фотографии общего вида трансформаторов тока ТДВ-35
Основные метрологические и технические характеристики трансформаторов тока ТДВ-35 приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока ТДВ-35_
| Параметр | Значение | |
| Заводской номер | 19602-А; 19602-В; 19602С; 3760-А; 3760-В; 3760-С | 19616-А; 19616-В; 19616С; 19614-А; 19614-В; 19614-С; 18425-А; 18425В; 18425-С |
| Номинальный первичный ток 11ном., А | 600 | 200 |
| Номинальный вторичный ток 12ном., А | 5 | 5 |
| Номинальное напряжение ином., кВ | 35 | 35 |
| Параметр | Значение | |
| Класс точности обмоток для измерения | 1,0 | 10 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 30 | 40 |
| Номинальная частота Гном., Гц | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 |
| Диапазон рабочих температур, ° С | от минус 5 до 35 | от минус 5 до 35 |
| Максимальная влажность, % | 95 | 95 |
Знак утверждения типа наносят на титульный лист паспорта типографским способом. Комплектность средства измерений
В комплект поставки входят:
1. Трансформаторы тока ТДВ-35 в количестве 15 шт. (заводские номера: 18425-А; 18425-В; 18425-С; 19614-А; 19614-В; 19614-С; 19616-А; 19616-В; 19616-С; 19602-А; 19602-В; 19602-С; 3760-А; 3760-В; 3760-С);
2. Паспорт - 15 экз.
осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Таблица 2
| Тип прибора | Основные метрологические характеристики |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04) | Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
| Прибор сравнения КНТ-03 (Госреестр № 24719-03) | Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-Л 2) ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-Л 2)). |
| Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора. | |
Методы измерений с помощью трансформаторов тока ТДВ-35 указаны в паспорте. Нормативные документы, устанавливающие требования к трансформаторам тока ТДВ-35
1 ГОСТ 7746-2001”Трансформаторы тока. Общие технические условия”.
2 ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
