Преобразователи термоэлектрические с двумя термопарами 1133-11-715/3*3000, 59689-15

Назначение

Преобразователи термоэлектрические с двумя термопарами модели 1133-11-715/3*3000 (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры пара на ОАО «Мосэнерго» филиал ТЭЦ-20.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи изготовляются на основе термопарного кабеля и состоят из измерительной вставки с двумя чувствительными элементами - термопарами (с заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), кабеля с удлинительными проводами и монтажных элементов.

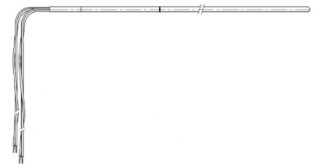

Чертеж общего вида преобразователя представлен на рисунке 1.

Рис. 1. Внешний вид преобразователя термоэлектрического с двумя термопарами

модели 1133-11-715/3*3000.

Технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.

Таблица 1.

Длина монтажной части ТП, мм    350

Длина удлинительных проводов, мм    3000

Диаметр монтажной части измерительной вставки ТП, мм    3 Электрическое сопротивление изоляции ТП при температуре (плюс 25±10) °С и относительной влажности воздуха от 30 до

80%, МОм (при 100 В), не менее    100

Рабочие условия эксплуатации ТП:

-    температура окружающей среды, °С

от плюс 5 до плюс 50 до 80 (при плюс 35 °С)

-    относительная влажность воздуха, %, не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Преобразователь термоэлектрический с двумя термопарами модели 1133-11-715/3*3000 Паспорт

3 шт. 3 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    ТП типа ППО эталонный 2-го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;

-    термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50.. .+199,99 °С), ±0,2 °С (в остальном диапазоне);

-    термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С.

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь термоэлектрический с двумя термопарами модели 1133-11-715/3*3000.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами модели 1133-11-715/3*3000

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-20 (г. Москва).
