| Номер в госреестре | 59694-15 |
| Наименование СИ | Отвертки динамометрические электронные |
| Обозначение типа СИ | STC |
| Изготовитель | "Tohnichi MFG. Co., Ltd.", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 23.01.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Отвертки динамометрические электронные серии STC (далее - отвертки) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип работы отверток динамометрических электронных серии STC основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторно-го датчика момента, установленного в корпусе, при приложении крутящего момента силы.
Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.
Отвертки динамометрические электронные серии STC состоят из корпуса, рукоятки, электронного табло.
Выпускаемые модификации различаются диапазоном измерения крутящего момента силы.
Опломбирование отверток динамометрических электронных серии STC не производится, ограничение доступа обеспечивается конструкцией самой отвертки, которая может быть вскрыта только при помощи специального инструмента.

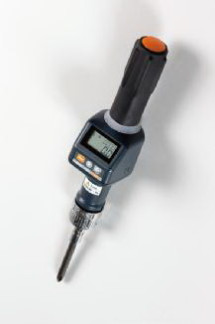

Общий вид отверток динамометрических электронных серии STC
| Модификация | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Цена деления шкалы, Нм | Масса, г, не более | Длина, мм, не более |
| STC50CN | 0,К0,5 | 0,0005 | |||
| STC50CN | 0,4-2,0 | ±1 | 0,002 | 325 | 230 |
| STC50CN | 0,8-4,0 | 0,005 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех исполнений от минус 20 °С до плюс 60 °С.
| Наименование | Кол-во |
| Отвертка динамометрическая электронная серии STC | 1 |
| Руководство по эксплуатации | 1 |
| Щелочная батарея LR03, 1,5 В постоянного тока | 2 |
осуществляется в соответствии с МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей по ГОСТ 8.541 с рабочими эталонами 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью ± 0,25 %.
Методика измерений приведена в документе: «Отвертки динамометрические электронные серии STC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к отверткам динамометрическим электронным серии STC
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия».
2. Техническая документация «TOHNICHI MFG. CO., LTD», Япония.
- выполнение работ по обеспечению безопасных условий и охраны труда (Приказ Министерства внутренних дел Российской Федерации от 08 ноября 2012 г. № 1014 г. (п.
19)).
| Зарегистрировано поверок | 102 |
| Поверителей | 15 |
| Актуальность данных | 07.12.2024 |
