Ключи динамометрические электронные серий CEM, CPT, CTB, CTA (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Карточка СИ
Номер в госреестре 59695-15
Наименование СИ Ключи динамометрические электронные
Обозначение типа СИ CEM, CPT, CTB, CTA
Изготовитель "Tohnichi MFG. Co., Ltd.", Япония
Год регистрации 2015
Срок свидетельства 23.01.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Ключи динамометрические электронные серий CEM, CPT, CTB, CTA (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Описание

Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в корпусе, при приложении нагрузки.

Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.

Ключи состоят из корпуса, рукоятки, электронного табло, гнезда с замком для установки сменных инструментальных насадок или головки с присоединительным квадратом с шариковым фиксатором.

Выпускаемые модификации ключей различаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного гнезда.

Обозначения модификаций ключей моментных предельных серий СЬ, SP, QL может включать в себя следующее:

Обозначе

ния

Конструктивные особенности

N

Обозначают единицу измерения крутящего момента силы (Нм).

Р

Программируемая версия ключа, позволяет автоматически заносить параметры измерения момента затяжки.

Е

Ключ имеет удлиняющий стержень и рукоятку с накаткой.

В

Измеряются максимальное, минимальное и среднее значения момента затяжки.

A

При достижении нужного значения момента, кроме звуковой сигнализации, срабатывает и световая сигнализация. Отображает угол поворота.

Опломбирование ключей динамометрических электронных серий CEM, CPT, CTB, CTA не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

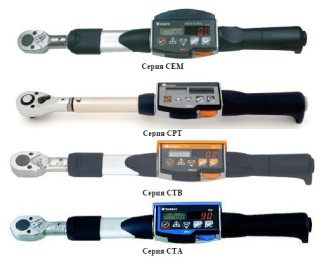

Общий вид ключей динамометрических электронных серий СЕМ, CPT, СТВ, СТА:

Технические характеристики

Модификация

Диапазон

измерений,

Нм

Пределы

допускаемой

относительной

погрешности,

%

Цена

деления

шкалы,

Нм

Размер присоединительного гнезда, мм

Масса, кг, не более

Длина, мм, не более

СЕМ3 10

2-10

±1

0,01

0 8

0,46

212

СЕМ3 20

4-20

0,02

0 10

0,47

214

СЕМ3 50

10-50

0,05

0 12

0,58

282

СЕМ3 100

20-

-100

0,1

0 15

0,63

384

СЕМ3 200

40-

-200

0,2

0 19

0,78

475

СЕМ3 360

70-

-360

0,4

0 22

1,13

743

СЕМ3 500

100-500

0,5

0 22

4,0

949

СЕМ3 850

170-850

1,0

0 32

5,14

1387

CPT 20

4-20

±3

0,02

0 10

0,63

280,5

CPT 50

10-50

0,05

0 12

0,65

282,5

CPT 100

20-

-100

0,1

0 15

0,85

384,5

CPT 200

40-

-200

0,2

0 19

1,37

475,5

CPT 280

56-

-280

0,2

0 22

1,76

591,5

CTB2 10

2-

-10

±1

0,01

0 8

0,46

212

CTB2 20

4-

-20

0,02

0 10

0,47

214

CTB2 50

10-50

0,05

0 12

0,58

282

CTB2 100

20-

-100

0,1

0 15

0,63

384

CTB2 200

40-

-200

0,2

0 19

0,78

475

CTB2 360

72-

-360

0,4

0 22

1,13

713

CTB2 500

100

•I-

о

о

0,5

0 22

4,00

949

CTB2 850

170

-850

1,0

0 32

5,14

1387

CTA2 50

10

-50

0,05

0 12

0,58

282

CTA2 100

20-

-100

0,1

0 15

0,63

384

CTA2 200

40-

-200

0,2

0 19

0,78

475

CTA2 360

72-

-360

0,4

0 22

1,13

713

Модификация

Диапазон

измерений,

Нм

Пределы

допускаемой

относительной

погрешности,

%

Цена

деления

шкалы,

Нм

Размер присоединительного гнезда, мм

Масса, кг, не более

Длина, мм, не более

CTA2 500

100-500

±1

0,5

0 22

4,00

949

CTA2 850

170-850

1,0

0 32

5,14

1387

Наработка на отказ - не менее 5000 циклов.

Диапазон рабочей температуры для всех моделей от минус 20 до плюс 60°С.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей динамометрических электронных серий CEM, CPT, CTB, CTA.

Комплектность

Наименование

Количество, ед.

Ключ динамометрический электронный (модификация на заказ)

1

Руководство по эксплуатации

1

Футляр

1

Поверка

осуществляется в соответствии с МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    установки для поверки моментных ключей по ГОСТ 8.541 с рабочими эталонами 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью ± 0,25 %.

Сведения о методах измерений

Методика измерений приведена в документах: «Ключи динамометрические электронные серий CEM. Руководство по эксплуатации», «Ключи динамометрические электронные серий CPT. Руководство по эксплуатации», «Ключи динамометрические электронные серий CTB. Руководство по эксплуатации», «Ключи динамометрические электронные серий CTA. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к ключам динамометрическим электронным серий CEM, CPT, CTB, CTA

1.    ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;

2.    Техническая документация «TOHNICHI MFG. CO.,LTD.», Япония,

Рекомендации к применению

Для ключей серий CEM, CTB, CTA:

-    выполнение работ по обеспечению безопасных условий и охраны труда в соответствии с Приказом Министерства внутренних дел Российской Федерации от 08 ноября 2012 г. № 1014 г. (п. 19).

Для ключей серии CPT:

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
