| Номер в госреестре | 59701-15 |
| Наименование СИ | Гистерезисграф |
| Обозначение типа СИ | Permagraph L |
| Изготовитель | "Magnet-Physik Dr. Steingroever GmbH", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Г истерезисграф Permagraph L (далее - гистерезисграф) предназначен для проведения измерений кривых намагничивания и размагничивания, петель магнитного гистерезиса образцов магнитотвердых материалов в замкнутой магнитной цепи.
Принцип действия гистерезисграфа заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается измерительная катушка. Одна обмотка катушки реагирует на изменение напряженности магнитного поля через неё, а вторая на изменение намагниченности образца. Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем. Сигнал с обмоток измерительной катушки поступает на веберметры ЕР 5, выходной сигнал одного из которых пропорционален напряженности магнитного поля, а другого - намагниченности образца. Данные с ве-берметров поступают на компьютер. По окончании измерительного процесса на экран компьютера выводится график петли гистерезиса и информация об ее основных параметрах (коэрцитивная сила по индукции НсВ (кА/м или Э) и намагниченности Нс; ( кА/м или Э), остаточная индукция Вг (мТл или Гс), энергетическое произведение (ВН)тах (кДж/мз или МГсЭ)), впоследствии эти данные могут быть распечатаны на бумаге.
Гистерезисграф представляет собой двухканальную измерительную систему, содержащую средства измерений и вспомогательные устройства, осуществляющую операции по управляемому измерению магнитного состояния образца магнитотвердого материала (далее - МТМ), сбор, обработку и представление измерительной информации о статических магнитных характеристиках образцов МТМ в графическом и числовом видах. В состав гистерезисграфа входят:
- измерительный и управляющий блок ST-P-L;
- управляемый источник питания SVP2;
- электромагнит ЕР 5;
- 5 j - компенсированных систем измерительных катушек;
- персональный компьютер с программным обеспечением Perma.

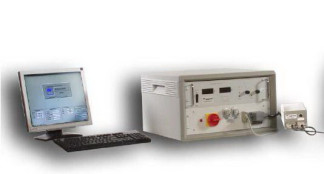

Внешний вид гистерезисграфа и измерительных катушек представлен на рисунке 1 и рисунке 2 соответственно.
Гистерезисграф позволяет проводить измерения образца, как при комнатной температуре, так и при нагреве его до заданной температуры при установке полюсных наконечников электромагнита с нагревательными элементами.
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения сбора данных Perma. Результаты измерений запоминаются в виде графиков или таблиц и при необходимости могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики гис-терезисграфа.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Permagraph-Software |
| Номер версии (идентификационный номер) ПО | 7.0.2.3 |
| Цифровой идентификатор ПО | BC05B16F2C6110CFA90D722D33943199 по файлу Perma.ехе |
| Другие идентификационные данные | - |
Уровень защиты ПО гистерезисграфа от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.007 - 2014.
| Наименование характеристики | Значение |
| Максимальная напряженность магнитного поля для зазора 10 мм, кА/м, | |
| не менее: | |
| - для стандартных полюсов диаметром 92 мм | 1700 |
| - для концентрирующих полюсов диаметром 65 мм | 2500 |
| Пределы допускаемой относительной погрешности измерений напряжен | ± 0 |
| ности постоянного магнитного поля, % | |
| Диапазон измерения магнитного потока, мВб | 0,1 - 2560 |
| Пределы допускаемой относительной погрешности измерений магнитного | ±0,5 |
| потока, % | |
| Пределы допускаемой случайной составляющей относительной погрешно- | |
| сти измерения: | |
| - намагниченности насыщения образца из никеля Js, %; | ±0,5 |
| - коэрцитивной силы по индукции HcB и остаточной индукции Br | ±1,5 |
| образца Nd-Fe-B, %; | |
| - энергетического произведения (BH)max образца Nd-Fe-B, %. | ±2,0 |
| Величина воздушного зазора с установленными полюсами, мм | 0-110 |
| Диаметр рабочей части измерительных катушек, мм | |
| JH 15-1 | 15 |
| JH 26-1 | 26 |
| JHT 15-4 | 15 |
| JHT 26-4 | 26 |
| JHT 40-4 | 40 |
| Электрическое сопротивление катушек магнитной индукции, Ом | |
| JH 15-1 | 8819±5 |
| JH 26-1 | 9136±5 |
| JHT 15-4 | 8770±5 |
| JHT 26-4 | 8736±5 |
| JHT 40-4 | 9746±5 |
| Суммарная площадь витков измерительных катушек поля, см2 | |
| JH 15-1 | 115,0±0,6 |
| JH 26-1 | 105,7±0,8 |
| JHT 15-4 | 114,2±0,6 |
| JHT 26-4 | 118,4±1,0 |
| JHT 40-4 | 104,1±1,2 |
| Электрическое сопротивление катушек поля, Ом | |
| JH 15-1 | 90±1 |
| JH 26-1 | 53±1 |
| JHT 15-4 | 58±1 |
| JHT 26-4 | 69±1 |
| JHT 40-4 | 56±1 |
| Г абаритные размеры блока питания (длина х ширина х высота), мм | 600 х 550 х 340 |
| Общая масса, кг | 90 |
| Питание от трехфазной сети переменного тока: | |
| напряжение, В | 380±38 |
| частота, Гц | 50-60 |
| Условия эксплуатации: | |
| диапазон рабочих температур, °С | от 15 до 30 |
| относительная влажность (без конденсации), % | от 5 до 80 |
| атмосферное давление, кПа | от 86 до 106 |
наносится на источник питания гистерезисграфа методом наклейки и на титульный лист Паспорта типографским способом или иным способом.
| Наименование | Обозначение | Кол-во, шт. |
| Гистерезисграф Permagraph L: | SVP 2 | 1 |
| - управляемый источник питания | ||
| - измерительный и управляющий блок | ST-P-L | 1 |
| - электромагнит | EP 5 | 1 |
| - компьютер с ПО Perma | 1 | |
| 5 j - компенсированных систем измерительных катушек: - измерительная катушка диаметром 15 мм - измерительная катушка диаметром 26 мм - измерительная термическая катушка диаметром 15 мм - измерительная термическая катушка диаметром 26 мм | JH 15-1 JH 26-1 JHT 15-4 JHT 26-4 | 1 1 1 1 |
| - измерительная термическая катушка диаметром 40 мм | JHT 40-4 | 1 |
| Образцы Никеля: | ||
| - цилиндр 0 7,98 мм х 10,00 мм | 8901139 | 1 |
| - цилиндр 0 11,28 мм х 10,00 мм | 114775 | 1 |
| - цилиндр 0 15,97 мм х 10,00 мм | 101119 | 1 |
| - цилиндр 0 25,23 мм х 10,00 мм | 116636 | 1 |
| Термопара | TH-J | 1 |
| Термометр комнатной температуры | TS-USB | 1 |
| Эксплуатационные документы: | ||
| - инструкция по эксплуатации; | ВА - №0030020109 | 1 |
| - паспорт; | Ph-L 01-2014 ПС | |
| - инструкция по использованию программного обеспечения для Permagraph C/L Perma | ВА - №0450010109 | |
| Методика поверки | МП 92-261-2014 | 1 |
осуществляется по документу МП 92-261-2014 «ГСИ. Гистерезисграф Permagraph L. Методика поверки», утвержденному ФГУП «УНИИМ» 10.11.2014 г.
Эталоны, используемые при поверке:
- тесламетр ТХ-4/1, диапазон (0 - 2,0) Тл, относительная погрешность не более 0,5%;
- вольтметр универсальный GDM - 8246, диапазон измерений -U до 1000 В, ~ U до 700 В до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;
- катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;
Методика измерений входит в состав Инструкции по эксплуатации на Perma-graph L с компьютерным управлением (гистерезисграфа).
Нормативные и технические документы, устанавливающие требования к гистере-зисграфу Permagraph L
ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статических магнитных характеристик магнитотвердых материалов».
Техническая документация Magnet-Physik Dr. Steingroever GmbH.
Вне сферы государственного регулирования обеспечения единства измерений.
