Термометры биметаллические T110, T120, T140, T190, T191, 59702-15

Назначение

Термометры биметаллические T110, T120, T140, T190, T191 (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали.

Термометры моделей T110, T120, T140, T190, T191 различаются по способу крепления корпуса и по конструктивным особенностям. Термометры модели Т110 имеют тыльное крепление корпуса к термобаллону, Т120 - радиальное, а модели Т140, Т190, Т191 - выполнены с поворачивающимся и откидным корпусом. Модели термометров имеют исполнения, различающиеся по диапазону измерений температуры, по длине и диаметру термобаллона, а также по диаметру корпуса и монтажным приспособлениям.

При использовании термометров в условиях низких температур или сильной вибрации биметаллический элемент дополнительно может заполняться силиконовой жидкостью для достижения минимальной вибрации стрелки и максимальной теплопередачи.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.

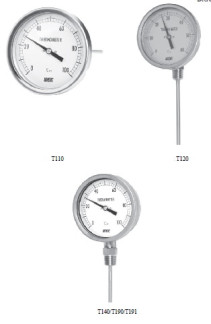

Фотографии общего вида термометров приведены на рисунках 1-3:

Диапазон измерений, цена деления, а также пределы допускаемой приведенной погрешности приведены в таблице 1.

Таблица 1.

Вариация показаний - не более допускаемой приведенной погрешности.

Диаметр корпуса (в зависимости от модели), мм:

-    для Т110:...............................................................50; 65; 75; 100; 125; 150;

-    для Т120:....................................................................................75; 100;

-    для Т140/Т190/Т191............................................................75; 100; 125; 150

Диаметр термобаллона, мм:...........................................................6; 6,4; 8; 10

Длина термобаллона, мм:.................от 50 до 2000 и более (по специальному заказу)

Рабочие условия эксплуатации:

-    температура окружающей среды, °С: ...........................от минус 40 до плюс 60;

-    относительная влажность, %: .............................................................до 98

Средний срок службы, лет, не менее:............................................................8.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.

Термометр    - 1 шт. (модель и исполнение в соответствии с

заказом);

Паспорт (на русском языке) - 1 экз.;

Методика поверки - 1 экз. (допускается 1 экз. на партию термометров при поставке в один адрес)

По дополнительному заказу: защитная гильза, монтажные приспособления, различные сигнализирующие устройства.

Поверка

осуществляется по документу МП 59702-15 «Термометры биметаллические T110, T120, T140, T190, T191. Методика поверки», утвержденному ФГУП «ВНИИМС», 26.09.2014 г. Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;

-    термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;

-    калибраторы температуры серий ATC-R, RTC-R с общим диапазоном воспроизводимых температур от минус 45 до плюс 650 °С, нестабильностью поддержания заданной температуры ±(0,005.0,03) °С, и погрешностью установления заданной температуры: ±(0,04.0,35) °С.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термометры.

Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим T110, T120, T140, T190, T191

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «WISE Control Inc.», Корея.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
