| Номер в госреестре | 59703-15 |
| Наименование СИ | Комплексы оперативного контроля (виброанализаторы) |
| Обозначение типа СИ | Эксперт-М |
| Изготовитель | ООО НПК "Энергосервис-Резерв", г.Омск |
| Год регистрации | 2015 |
| Срок свидетельства | 23.01.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы оперативного контроля (виброанализаторы) «Эксперт-М» (далее виброанализаторы) предназначены для измерений виброускорения, виброскорости, виброперемещения, напряжения и частоты вращения.
Принцип действия виброанализатора основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Виброанализатор представляет собой измерительный модуль (далее блок обработки и контроля - БОК), обеспечивающий измерение и аналоговую обработку сигнала, поступающего от первичного преобразователя, аналого-цифровое преобразование сигнала и его обработку в цифровой форме, в том числе однократное и двукратное интегрирование, вычисление спектра сигнала, вычисление спектра огибающей сигнала, а также питание первичных преобразователей. Полученная информация отображается на дисплее БОК или может быть передана на компьютер через Ethernet.
Виброанализатор имеет от одного до четырех измерительных каналов вибрации (напряжения) и предназначен для работы с вибропреобразователями со встроенной электроникой типа ICP .
Виброанализатор позволяет измерять среднее квадратическое значение (СКЗ) общего уровня вибрации (виброускорение, виброскорость, виброперемещение), постоянное напряжение, среднее квадратическое значение переменного напряжения, частоту вращения (частоту следования импульсов опорного сигнала).
Виброанализаторы выпускаются в трех исполнениях: переносной с жидкокристаллическим дисплеем (портативный), переносной без дисплея (мобильный) и стационарный. Виброанализаторы снабжены разъемом для подключения к сети Ethernet.
Внешний вид комплекса оперативного контроля (виброанализатора) «Эксперт-М» представлен на рисунках 1 и 2.
а) вид спереди б) вид сзади

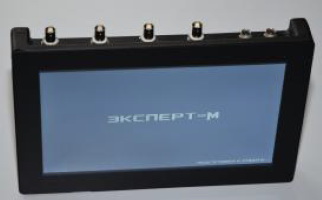

Рисунок 1- Внешний вид комплекса оперативного контроля (виброанализатора) «Эксперт-М»-4-1, переносной вариант исполнения
Программное обеспечение (ПО) состоит из сервисной программы, программы проведения измерений, и служит для обработки (сервисная программа) и визуализации (программа проведения измерений) информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброанализатором.
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО: 1) Сервисная программа 2) Программа проведения измерений | p347d qmeasure |
| Номер версии (идентификационный номер) ПО 1) Сервисная программа 2) Программа проведения измерений | 1.0 (не ниже) 1.1 (не ниже) |
| Цифровой идентификатор ПО 1) Сервисная программа 2) Программа проведения измерений | 10DC0876-1A7A4C37-47DBB8B8-B0388575 235461C8-3AE4288C-A2E891F7-71139864 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброанализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается отсутствием возможности изменения/замещения кода программы в процессе эксплуатации через имеющиеся программно-аппаратные интерфейсы (Ethernet и прочие).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
| Наименование характеристики | Значения |
| Канал измерения параметров вибрации | |
| Диапазон измерений виброускорения при коэффициенте 2 2 преобразования вибропреобразователя 10 мВ/(м/с ), м/с | от 0,1 до 1000 |
| Диапазон измерений виброскорости при коэффициенте преобразования вибропреобразователя 10 мВ/(м/с ), мм/с | от 0,1 до 1000 |
| Диапазон измерений виброперемещения при коэффициенте преобразования вибропреобразователя 10 мВ/(м/с ), мкм | от 5 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброускорения, виброскорости, виброперемещения, Гц | от 2 до 2000 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения, виброскорости и виброперемещения на базовой частоте 160 Гц в диапазоне рабочих температур, % | ±2 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 160 Гц в диапазоне рабочих температур, % | ±2 |
| Канал измерения частоты вращения | |
| Диапазон измерений частоты вращения, Гц (об/мин) | от 1,25 до 120 (от 75 до 7200) |
| Пределы допускаемой относительной погрешности по каналу измерений частоты вращения в диапазоне рабочих температур,% | ±0,5 |
| Канал измерения напряжения | |
| Диапазоны измерений напряжения постоянного тока: мВ В | от минус 2000 до 2000 от минус 20 до 20 |
| Диапазоны измерений СКЗ напряжения переменного тока (на частоте 160 Гц): мВ В | от 0,3 до 1000 от 0,001 до 10 |
| Диапазон рабочих частот при измерении СКЗ напряжения переменного тока, Гц | от 2 до 200000 |
| Пределы допускаемой основной абсолютной погрешности при измерении напряжения постоянного тока в диапазонах измерений, В: от минус 2000 до 2000 мВ от минус 20 до 20 В | ±(0,02|U|+0,001) ±(0,02-|U|+0,005), где U - измеренное напряжение |
| Пределы допускаемой основной абсолютной погрешности при измерении СКЗ напряжения переменного тока на базовой |
| частоте 160 Гц в диапазонах измерений, В: от 0,3 до 1000 мВ от 0,001 до 10 В | ±(0,005 ^U+0,0002) ±(0,005№0,0005) где U - измеренное напряжение |
| Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении СКЗ напряжения переменного тока относительно базовой частоты 160 Гц, % | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха, для канала измерений напряжения постоянного тока для диапазонов измерений, В/10 °С: от минус 2000 до 2000 мВ от минус 20 до 20 В | ±0,004 ±0,04 |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха, для канала измерений напряжения переменного тока для диапазонов измерений, В/10 °С: от 0,3 до 1000 мВ от 0,001 до 10 В | ±0,0002 ±0,0005 |
| Напряжения питания постоянного тока, В переносное исполнение стационарное исполнение | 19±1 16±4 |
| Нормальные условия: диапазон температур,°С | 20±5 |
| Рабочие условия эксплуатации: диапазон температур,°С | от минус 20 до 50 |
| Габаритные размеры, мм, не более: переносное исполнение стационарное исполнение | 300x200x50 500x210x50 |
| Масса, кг: переносное исполнение стационарное исполнение | 2 5 |
Знак утверждения типа наносится на виброанализатор, на формуляр и на руководство по эксплуатации методом наклейки или печати.
| Наименование | Кол-во |
| Комплекс оперативного контроля (виброанализатор) «Эксперт-М» | 1 шт. |
| Дополнительные принадлежности | По согласованию с заказчиком |
| Комплекс оперативного контроля «Эксперт М». Формуляр | 1 экз. |
| Комплекс оперативного контроля «Эксперт М». Руководство по эксплуатации | 1 экз. |
| Комплекс оперативного контроля «Эксперт М». Методика поверки | 1 экз. |
осуществляется в соответствии с документом НМРД.411711.001 ДМП «Комплекс оперативного контроля (виброанализатор) «Эксперт-М». Методика поверки», утвержденным ФГУП «ВНИИМС» 06 ноября 2014 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); мультиметр цифровой Agilent 34410А (Госреестр СИ № 47717-11); источник питания постоянного тока АКИП-1112 (Госреестр СИ № 39934-08).
Комплекс оперативного контроля (виброанализатор) «Эксперт-М». Руководство по эксплуатации НМРД.411711.001 РЭ», раздел 4
Нормативные и технические документы, устанавливающие требования к комплексам оперативного контроля (виброанализаторам) «Эксперт-М»
1. Технические условия НМРД.411711.001 ТУ «Комплекс оперативного контроля (виброанализатор) «Эксперт-М».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
