Антенны магнитные трехкоординатные АМТ-1, 59705-15

Назначение

Антенны магнитные трехкоординатные АМТ-1 (далее - антенны АМТ-1) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности магнитного поля.

Описание

Антенны АМТ-1 состоят из блока трех взаимно ортогональных экранированных рамок, прикрепленного к ручке антенны с усилителем, тремя ВЧ кабелями с выходным ВЧ соединителем и кабелем питания, блока питания аккумуляторного.

Под действием магнитного поля на каждой экранированной рамке антенны АМТ-1 наводится ЭДС, пропорциональная напряженности магнитного поля по ортам X, Y, Z. Сигнал с экранированных рамок через усилитель подается на выходной ВЧ соединитель каждой экранированной рамки.

Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны.

Блок питания аккумуляторный состоит из двух аккумуляторных батарей и устройства сигнализации разряда этих батарей. При разряде аккумуляторных батарей ниже напряжения 4,5 В индикатор устройства сигнализации разряда гаснет.

Для зарядки аккумуляторных батарей в комплект поставки входит устройство зарядное от сети переменного напряжения 220 В, частотй 50 Гц.

Антенны АМТ-1 могут оснащаться треногой переменной высоты.

Внешний вид антенны приведен на рисунках 1 и 2.

От несанкционированного доступа антенны защищены пломбированием. Схема пломбирования приведена на рисунке 3.

Место нанесения знака утверждения типа приведено на рисунке 2.

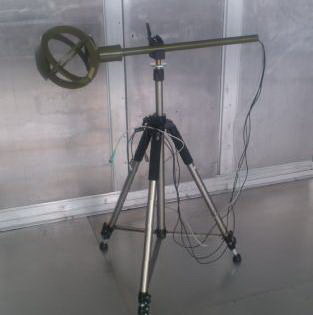

1 - антенны АМТ-1 2 - тренога Рисунок 1 - Антенна АМТ-1 на треноге

1    - блок трех взаимно ортогональных экранированных рамок

2    - ручка антенны с усилителем

3    - ВЧ кабели с выходным ВЧ соединителем

4    - кабель питания

5    - блока питания

6    - устройство зарядное

7    - место нанесения знака утверждения типа

Технические характеристики

Диапазон рабочий частот, МГц

Диапазон изменений коэффициента калибровки для каждой орты антенны, дБ (1 м 1)

Пределы допускаемой основной абсолютной погрешности коэффициента калибровки для каждой орты, дБ

Пределы допускаемой дополнительной абсолютной погрешности коэффициента калибровки для каждой орты, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах диапазона рабочих температур, на каждые 10 оС, дБ

Допустимое значение модуля выходного импеданса каждой орты антенны, Ом

Соединители ВЧ выходные

Напряжение собственных шумов иш (таблица 1) при полосе пропускания, равной Af, дБ (1 мкВ), для каждой орты, не более

Таблица 1 от 0,009 до 30. от 26 до 36.

± 2,0.

± 0,5.

50 ± 15.

тип V по ГОСТ 13317-89.

Максимальная величина измеряемой напряженности магнитного поля для каждой орты (при компрессии 1 дБ), мА-м 1, не менее

Напряжение питания постоянного тока, В Потребляемая мощность, Вт, не более Время установления рабочего режима, мин, не более Время непрерывной работы при полностью заряженных аккумуляторных батареях, ч, не менее

Масса антенны, кг, не более

Г абаритные размеры (диаметр х длина ), мм, не более

Нормальные условия:

-    температура окружающего воздуха, С

20

от

от

от

от

95

-    атмосферное давление, кПа (мм рт.ст.)

-    относительная влажность воздуха, %

Рабочие условия:

температура окружающего воздуха, С атмосферное давление, кПа (мм рт. ст.) относительная влажность при 25 оС, %, не более

50.

± (4,5...5,5).

2.

5.

3,0.

260х980.

± 5;

84 до 106 (от 630 до 795); 30 до 80.

минус 10 до 40;

70 до 106,7 (от 525 до 800);

Знак утверждения типа

наносится на шильдики, расположенных на одной из экранированных рамок и корпусе блока питания, методом шелкографии и типографским способом на титульный лист документа «Антенна магнитная трехкоординатная АМТ-1. Формуляр. ИУШЯ.464639.055 ФО».

Комплект поставки антенн АМТ-1 приведен в таблице 2. Таблица 2

Поверка

осуществляется в соответствии с документом ИУШЯ.464639.055 МП «Инструкция. Антенны магнитные трехкоординатные АМТ-1. Методика поверки. », утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 29 октября 2014 года.

Основные средства поверки:

-    государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц, регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности магнитного полей от 0,8 до

8    мА-м 1, пределы допускаемой относительной погрешности воспроизведения магнитного поля

± 6 %;

-    приемник измерительный ESPI3, регистрационный № 26743-09, диапазон частот от

9    кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ± 0,7 дБ.

Сведения о методах измерений

Антенна магнитная трехкоординатная АМТ-1. Руководство по эксплуатации ИУШЯ.464639.055 РЭ.

Нормативные и технические документы, устанавливающие требования к антеннам магнитным трехкоординатным АМТ-1

1    ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.

2    ГОСТ 8.808-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.

3    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

4    Антенна магнитная трехкоординатная АМТ-1. Технические условия. ИУШЯ.464639.055 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации обязательным требованиям.
