| Номер в госреестре | 59716-15 |
| Наименование СИ | Устройства измерительно-преобразовательные тахометрические |
| Обозначение типа СИ | УИПТ |
| Изготовитель | ООО фирма "Калининградгазприборавтоматика", г.Калининград |
| Год регистрации | 2015 |
| Срок свидетельства | 03.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительно-преобразовательные тахометрические (УИПТ) предназначены для измерения частоты вращения.
УИПТ представляет собой трехканальное измерительное устройство, выполненное на базе контроллерного модуля и предназначенное для непрерывного измерения частоты сигналов переменного напряжения, поступающих от магнитоиндукционных датчиков частоты вращения. Контроллерный модуль осуществляет обработку входных сигналов, их усиление и цифровую фильтрацию, формирование импульсов тока с частотами, соответствующими частотам входных сигналов. Микроконтроллер контроллерного модуля рассчитывает частоты входных сигналов, их периоды, значение частоты вращения. Рассчитанные значения частот передаются с помощью интерфейса RS485 на персональный компьютер.
УИПТ выпускаются в двух исполнениях: в металлическом герметичном корпусе (АСА2.780.015-02) и в пластиковом коробе с фиксирующими элементами (АСА2.780.015-03).

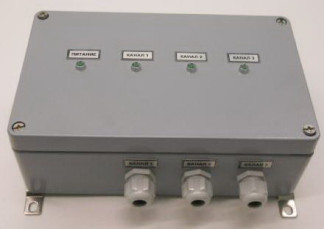

Внешний вид устройства измерительно-преобразовательного тахометрического (УИПТ) приведен на рисунке 1.
Программное обеспечение (ПО) служит для обработки информации, которая поступает от датчиков частоты вращения.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | dsTacho 2013.hex |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
Защита ПО микроконтроллера от изменения обеспечивается на этапе программирования: средство разработки ПО создает и копирует бинарные файлы в энергонезависимую память контроллера, после чего становится невозможно прочитать или изменить какую-либо часть программы.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в энергонезависимой памяти микроконтроллера, защищенной от чтения интерфейсом отладки и от несанкционированного изменения.
Защита устройства от непреднамеренных и преднамеренных изменений ПО через интерфейс отладки обеспечивается установкой программных блокировок на чтение исполняемого кода и его изменение при программировании в процессе производства.
Защита программного устройства от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «низкий».
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, Гц | от 1 до 20000 |
| Пределы допускаемой основной приведенной к диапазону измерения погрешности измерения частоты вращения, % | ±0,02 |
| Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности, вызванной изменением температуры, %/10 °С | ±0,01 |
| Напряжение питания постоянного тока, В | от 18 до 33 |
| Нормальные условия: Диапазон температур, °С: | 20 ±5 |
| Условия эксплуатации: диапазон рабочих температур, °С | от минус 40 до 70 |
| Г абаритные размеры (длина ^ширина х высота), мм, не более | 260x215x100 |
| Масса, кг, не более | 5 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус УИПТ методом наклейки.
Устройство измерительно-преобразовательное тахометрическое (УИПТ) 1 шт.
Паспорт 1 экз.
Руководство по эксплуатации 1 экз.
Методика поверки
Ведомость эксплуатационных документов
1 экз. 1 экз. 1 экз. 1 экз. 1 экз.
Состав информационных сообщений
Перечень элементов для исполнения АСА2.780.015-02
Схема электрическая принципиальная для исполнения АСА2.780.015-02
Поверка осуществляется в соответствии с документом АСА2.780.015-02 Д1 «Устройства измерительно-преобразовательные тахометрические (УИПТ). Методика поверки», утвержденным ФГУП «ВНИИМС» 10.10.2014г.
Основные средства поверки: генератор сигналов произвольной формы АКИП-3402 (Госреестр СИ № 40102-08); мегаомметр Ф4101 (Госреестр СИ № 4542-74).
Руководство по эксплуатации АСА2.780.015-02 РЭ «Устройства измерительнопреобразовательные тахометрические (УИПТ)», раздел 2.
Нормативные и технические документы, устанавливающие требования к устройствам измерительно-преобразовательным тахометрическим
Технические условия ТУ 4318-128-00158818-2013 «Устройства измерительнопреобразовательные тахометрические (УИПТ)».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
